Vákuový úsporný ventil ZP2Vs
Vákuové úsporné ventily série ZP2VS
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Comma ZP2VS vákuový logický ventil z nehrdzavejúcej ocele — nakupujte veľkoobchodne od výrobcu za najlepšiu cenu. Tento kompaktný vákuový sekvenčný ventil M5 udržuje vákuum v systéme, keď jeden generátor napája viacero prísaviek, takže jedna neuchopená nádoba už nemôže zrútiť úroveň vákua na ostatné. Celonerezová konštrukcia SUS304 je ideálna pre zóny bez obsahu zinku a medi v potravinárstve, farmácii, elektronike a automatizácii čistých priestorov. Tri pevné veľkosti otvoru (0,3 / 0,5 / 0,7 mm), vstavaný filter a štyri varianty portov pokrývajú prísavky až do Ø125 mm – objednajte si online alebo požiadajte o cenovú ponuku ešte dnes.
Rozloženie kľúčových slov s prvými 100 znakmi (pre referenciu)
Comma ZP2VS vákuový logický ventil z nehrdzavejúcej ocele — najlepšie nakupujte veľkoobchodne od výrobcu
- Slovo značky: Čiarka
- Kľúčové slová produktu: ZP2VS, nerezová oceľ, vákuový logický ventil
- Slová nákupného správania: nákup, veľkoobchod, výrobca, cena
Vacuum Saving Valve ZP2Vs je vákuový logický ventil z nehrdzavejúcej ocele (vákuový obmedzovací / sekvenčný ventil) určený pre systémy na manipuláciu s viacerými nádobami vákua, kde jeden vákuový generátor obsluhuje niekoľko prísaviek.
V konvenčných systémoch pohár, ktorý nedokáže zdvihnúť obrobok, stále nasáva vzduch a sťahuje podtlak celého systému, čím sa oslabuje priľnavosť na držaných častiach. ZP2VS to rieši automaticky: kým je šálka prázdna, prúd vzduchu zatlačí ventilový prvok zatvorený a sanie prechádza len cez pevný otvor; akonáhle sa miska utesní na obrobku, znížený sací prietok umožní pružine otvoriť ventilový prvok a obnoví sa plný sací tok. Žiadne ovládacie zapojenie, žiadne prepínanie, žiadne manuálne nastavovanie pri výmene obrobkov.
Pracovný princíp
1. Žiadny obrobok (ventil je zatvorený): Prúd vzduchu cez prázdnu nádobku tlačí prvok živicového ventilu zatvorený. Nasávací prietok je obmedzený na pevný otvor (0,3 / 0,5 / 0,7 mm), takže hrnček nasáva len malý definovaný prietok vzduchu a zachová sa podtlak v systéme.
1. Obrobok je držaný (ventil je otvorený): Nasávací prietok prudko klesá, keď sa miska utesňuje; sila pružiny prekoná silu prúdenia vzduchu a otvorí ventilový prvok, čím sa uvoľní plný sací tok medzi prvkom a puzdrom pre maximálnu prídržnú silu.
1. Uvoľnenie ofukovania: Prívod stlačeného vzduchu cez ten istý port odfúkne obrobok rýchlo a pozitívne.
| # | Výhoda | Prínos pre zákazníka |
| 1 | Celonerezové telo a pružina SUS304 | Schválené pre aplikácie bez obsahu zinku / medi (potraviny, farmácia, elektronika, batérie, čisté priestory) |
| 2 | Zabraňuje poklesu vákua na prázdne poháre | Jeden vákuový generátor bezpečne obsluhuje viacero šálok; spoľahlivé uchopenie aj pri chýbajúcich alebo nerovných obrobkoch |
| 3 | Práca s nulovým spínaním pri výmene obrobkov | Plne pasívna, samoregulačná prevádzka – nie je potrebné preprogramovanie ani manuálne prepínanie |
| 4 | Vstavaný filter (40 μm) | Chráni ventilový prvok a otvor pred kontamináciou; dlhšie intervaly údržby |
| 5 | Kompaktné rozhranie M5 × 0,8, šesťhran 8 mm | Inštaluje sa priamo na kalichové armatúry alebo rozvodné bloky v tesných robotických nástrojoch na konci ramena |
| 6 | Schopný odfúknuť | Podporuje pretlak vzduchu pre rýchle a čisté uvoľnenie obrobku |
| 7 | Tri veľkosti otvoru (0,3 / 0,5 / 0,7 mm) | Jemné prispôsobenie veľkosti šálky a kapacite vákuového generátora |
| 8 | Široká prevádzková obálka | −100 ~ +0,7 MPa tlak vákuovej strany, 5–60 °C (bez zamŕzania) kvapaliny a teplota okolia |

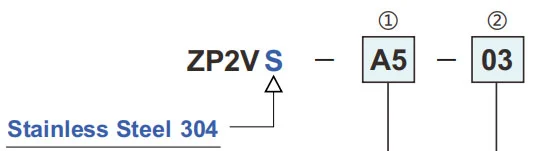

Ako objednať
- Celkovým materiálom je nehrdzavejúca oceľ 304, ktorú je možné použiť v situáciách, kde je zakázaný zinok a meď.
- Môže obmedziť zníženie podtlaku, aj keď nie je obrobok.
- Pri výmene obrobkov nie je potrebná spínacia operácia.
- Vstavaný filter (40 μm).

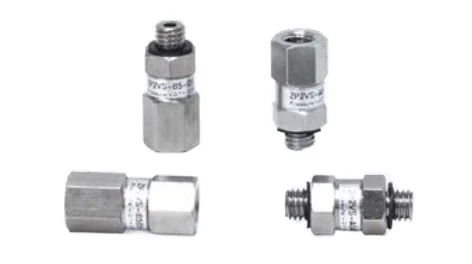

| ① Pripojovací závit | |||
| Symbol | Niť | Strana vákuového generátora | Strana podložky |

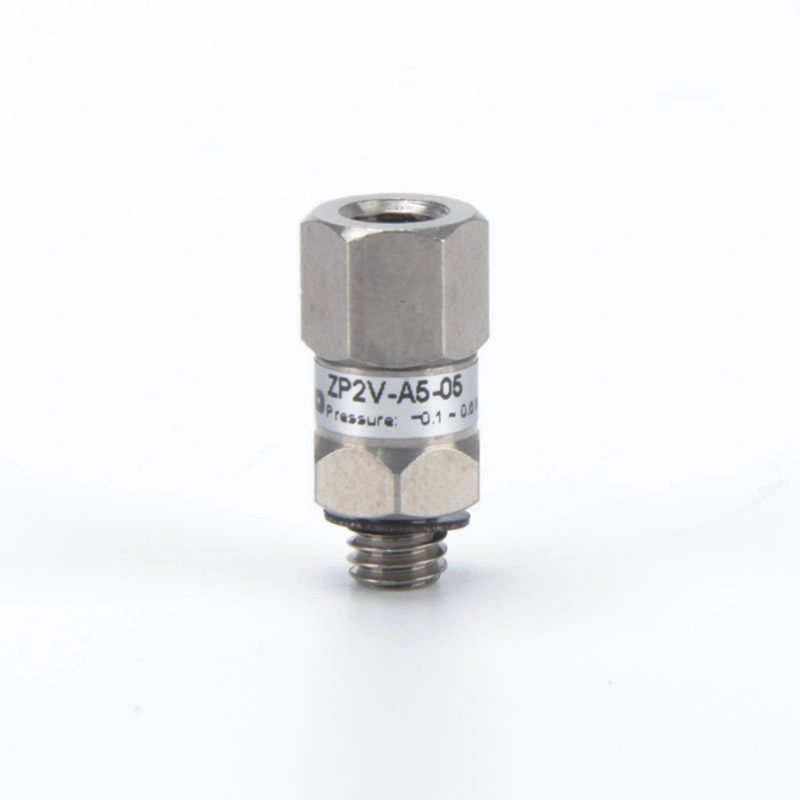

| A5 | M5 × 0,8 | Ženské vlákno | Samec závit |

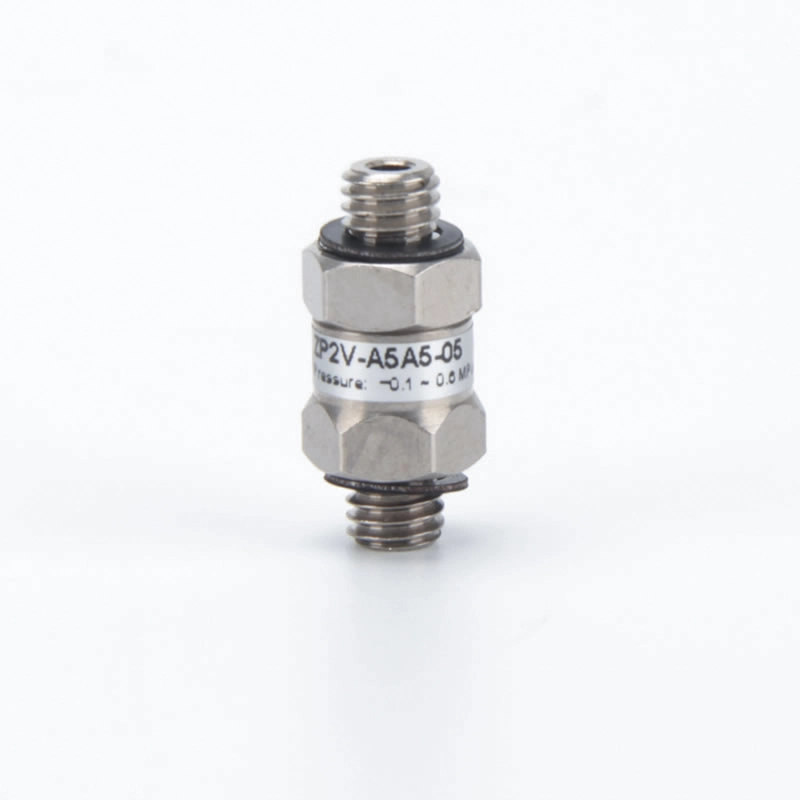

| A5A5 | M5 × 0,8 | Samec závit | Samec závit |
| B5 | M5 × 0,8 | Samec závit | Ženské vlákno |
| B5B5 | M5 × 0,8 | Ženské vlákno | Ženské vlákno |
| ② Pevná veľkosť otvoru (mm) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Špecifikácie
| Pevná veľkosť otvoru (mm) | 0.3 | 0.5 | 0.7 |
| Tekutina | Vzduch | ||
| Max. rozsah prevádzkového tlaku (MPa) | 0 ~ 0,7 | ||
| Max. rozsah prevádzkového podtlaku (kPa) | 0 ~ -100 | ||
| Teplota okolia a kvapaliny (℃) | 5 ~ 60 (bez mrazenia) | ||
| Menovitý stupeň filtrácie prvku (μm) | 40 | ||
| Min. prevádzkový prietok (l/min) | 3 | 5 | 8 |
| Použiteľný priemer podložky (mm) | ≤25 | ||
Stavebníctvo
| Nie | Popis | Materiál |
| 1 | Telo A | SUS304 |
| 2 | Telo B | SUS304 |
| 3 | Ventil | Živica |
| 4 | jar | SUS304 |
| 5 | Prvok | SUS304 |
| 6 | Tesnenie | Živica |
Typické aplikácie
• Robotické vyberanie a umiestňovanie s chápadlami na viacero pohárov (list, sklo, PCB, podnosy na jedlo)
• Manipulačné linky s chýbajúcimi alebo premenlivými obrobkami – šálky, ktorým chýba časť, už nekazia vákuum pre zvyšok
• Regulované prostredia bez obsahu zinku / medi: obaly na potraviny a nápoje, farmaceutické náplne, výroba polovodičov a batérií
• Rozvod vákua namontovaný na potrubí na nástrojoch na konci ramena
