Keď musí automatizované zariadenie manipulovať s malými komponentmi v extrémne obmedzených priestoroch,Krátke vákuové prísavky ZP2-MUodČiarkaposkytujú kompaktné a praktické riešenie vákuového uchopenia. S priemermi podložiek od φ2 do φ15 mm, nízkoprofilovou štruktúrou, viacerými možnosťami výberu materiálov a flexibilnými montážnymi konfiguráciami je séria ZP2-MU navrhnutá pre aplikácie s presnou manipuláciou, kde môžu byť bežné prísavky príliš veľké alebo náročné na umiestnenie.
Krátke vákuové prísavky ZP2-MU sú kompaktné ploché prísavky vyvinuté pre malé, ľahké a presné obrobky. Ich priestorovo úsporná štruktúra ich robí obzvlášť vhodnými pre husto usporiadané automatizačné zariadenia, zatiaľ čo materiálové možnosti ako NBR, silikónová guma, uretánová guma, FKM, vodivá NBR a vodivá silikónová guma umožňujú inžinierom vybrať si riešenie podľa prevádzkových podmienok. Séria podporuje priemery podložiek φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15 mm, vďaka čomu je vhodná pre elektroniku, polovodiče, presnú montáž, balenie a ďalšie automatizované manipulačné aplikácie.
Obsah
- Čo sú krátke vákuové prísavky ZP2-MU?
- Prečo je kompaktný dizajn v automatizácii dôležitý?
- Aké sú kľúčové vlastnosti ZP2-MU?
- Aké špecifikácie by mali kupujúci zvážiť?
- Ako rôzne materiály podložiek ovplyvňujú výkon?
- Kde sa dajú vákuové prísavky ZP2-MU použiť?
- Ako by mali inžinieri vybrať správny model?
- Aké výhody môžu priniesť automatizovaným systémom?
- FAQ O krátkych vákuových prísavkách ZP2-MU
- Prečo zvážiť ZP2-MU pre váš ďalší projekt automatizácie?
Čo sú krátke vákuové prísavky ZP2-MU?

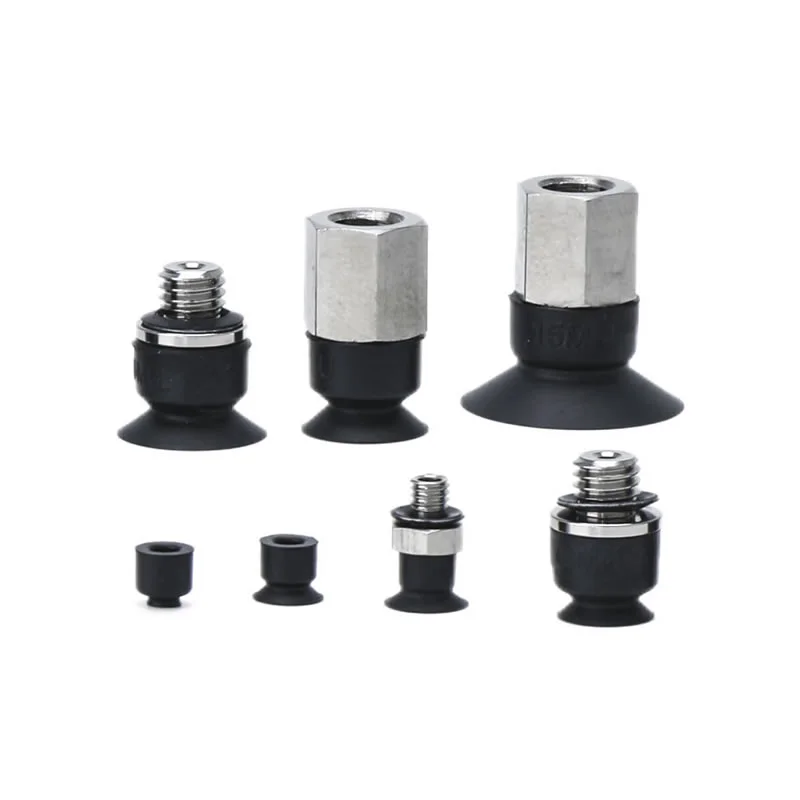

Krátke vákuové prísavky ZP2-MU sú ploché vákuové podložky v rámci série ZP2, navrhnuté špeciálne pre aplikácie vyžadujúce kompaktné rozmery a spoľahlivú adsorpciu. Podľa špecifikácií produktu sa dostupné priemery podložiek pohybujú od φ2 mm do φ15 mm, čo umožňuje, aby prísavky vyhovovali aj veľmi malým obrobkom.
Nízkoprofilová konfigurácia je obzvlášť cenná, keď je dostupná montážna výška obmedzená. Namiesto toho, aby sa vyžadovala veľká vertikálna montáž, krátka konštrukcia umožňuje umiestnenie vákuovej podložky bližšie k obrobku. To môže pomôcť dizajnérom zariadení vytvoriť kompaktnejšie uchopovače a zlepšiť prístupnosť malých komponentov.
Rovná kontaktná plocha tiež podporuje úzky kontakt s vhodnými obrobkami. Pri presných operáciách typu pick-and-place je udržanie stabilného kontaktu dôležité, pretože nadmerný pohyb, deformácia alebo nekonzistentné umiestnenie môže ovplyvniť presnosť následnej montáže.
Pre ďalšie informácie si kupujúci môžu pozrieť Comma'sKrátke vákuové prísavky Produktová stránka ZP2-MUpre podrobné informácie o modeli a konfiguráciu objednávky.
Prečo je kompaktný dizajn v automatizácii dôležitý?
Moderné automatizačné zariadenia sú čoraz kompaktnejšie. Roboty, lineárne pohony, montážne stanice a presné manipulačné systémy často potrebujú vykonávať viacero operácií v rámci obmedzeného pracovného priestoru. V takýchto prostrediach môžu rozmery každého pneumatického komponentu ovplyvniť celkový mechanický dizajn.
Krátka vákuová prísavka môže poskytnúť niekoľko praktických výhod:
- Znížená výška inštalácie:Nízkoprofilová konštrukcia je vhodná do obmedzených vertikálnych priestorov.
- Lepšia dostupnosť:Malé podložky sa môžu dostať k obrobkom umiestneným v hustom usporiadaní komponentov.
- Kompaktný dizajn chápadla:Do obmedzenej oblasti je možné integrovať viacero malých sacích miest.
- Precízna manipulácia:Malé priemery podložiek môžu efektívnejšie zodpovedať malým povrchom obrobku.
- Flexibilná integrácia vybavenia:Rôzne vstupné a závitové konfigurácie zjednodušujú návrh pneumatického systému.
Vďaka týmto vlastnostiam sú kompaktné vysávače obzvlášť dôležité pre výrobcov vyvíjajúcich vysokorýchlostné automatizované výrobné zariadenia s vysokou hustotou.
Aké sú kľúčové vlastnosti ZP2-MU?
Výkon vákuovej prísavky závisí nielen od jej priemeru. Inžinieri musia zvážiť aj jeho profil, materiál, spôsob pripojenia, vlastnosti obrobku a prevádzkové prostredie.
1. Ultra kompaktné veľkosti podložiek
Modely ZP2-MU sú dostupné vo veľkostiach φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15 mm. Tento široký výber robí sériu vhodnou pre mikrokomponenty a ľahké diely.
2. Plochá kontaktná štruktúra
Konfigurácia MU využíva plochý dizajn podložky. Táto štruktúra je určená na stabilný kontakt s vhodne tvarovanými obrobkami a môže pomôcť udržať konzistentnú adsorpciu počas opakovaných cyklov vyberania a umiestňovania.
3. Možnosť viacerých materiálov
Používatelia si môžu vybrať rôzne gumené materiály podľa teploty, chemickej expozície, opotrebovania a elektrostatických požiadaviek. Vďaka tomu je tento produktový rad prispôsobivejší ako vákuová podložka z jedného materiálu.
4. Viacnásobné montážne konfigurácie
Séria podporuje možnosti pripojenia vrátane vonkajších závitov A3 a konfigurácií H5 alebo B5 pre rôzne veľkosti podložiek. Vertikálne usporiadanie vákuového prívodu je tiež dostupné prostredníctvom konfigurácií ZP2-T.
5. Vodivé možnosti pre citlivé aplikácie
Možnosti vodivého NBR a vodivého silikónového kaučuku je možné zvoliť, keď je dôležitá kontrola statickej elektriny. Toto je obzvlášť dôležité pre prostredie výroby elektroniky a polovodičov.
Aké špecifikácie by mali kupujúci zvážiť?
Výber vákuovej prísavky by mal začať so skutočnou konfiguráciou obrobku a stroja, a nie jednoduchým výberom najmenšieho dostupného modelu. Nasledujúce špecifikácie sú dôležité pri hodnotení ZP2-MU pre projekt automatizácie.
| Špecifikácia | Dostupné možnosti / informácie | Prečo na tom záleží |
|---|---|---|
| Typ podložky | Plochý typ MU | Podporuje kompaktný a stabilný kontakt s vhodnými povrchmi |
| Priemer podložky | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Umožňuje prispôsobenie podložky malým rozmerom obrobku |
| Materiál | NBR, silikón, uretán, FKM, vodivý NBR, vodivý silikón | Umožňuje prispôsobenie sa teplotným, chemickým, opotrebovaným a statickým požiadavkám |
| Pripojenie | A3, H5, B5 v závislosti od modelu | Podporuje integráciu s rôznymi pneumatickými rozloženiami |
| Štruktúra | Krátky / nízky profil | Užitočné tam, kde je obmedzená výška inštalácie |
| Typické obrobky | Malé a ľahké komponenty | Vhodné pre presné operácie typu pick-and-place |
Ako rôzne materiály podložiek ovplyvňujú výkon?
Výber materiálu je jedným z najdôležitejších rozhodnutí pri špecifikácii vákuovej podložky. Rôzne materiály vykazujú rôzne úrovne teplotnej odolnosti, chemickej odolnosti, odolnosti proti oderu a vhodnosti pre špeciálne priemyselné prostredia.
| Materiál | Typický teplotný rozsah | Vhodné aplikácie |
|---|---|---|
| NBR | 0 °C až 120 °C | Všeobecné priemyselné práce, plechy, dyha a vlnitá lepenka |
| Silikónová guma | -30 °C až 200 °C | Manipulácia s polovodičmi, tenkými obrobkami a zariadeniami súvisiacimi s potravinami |
| Uretánová guma | 0 °C až 60 °C | Všeobecná manipulácia s vlnitou lepenkou, železným plechom a dyhou |
| FKM | 0 °C až 250 °C | Aplikácie súvisiace s chemikáliami a náročné teplotné prostredia |
| Vodivý NBR | 0 °C až 100 °C | Polovodičové aplikácie vyžadujúce riadenie statickej elektriny |
| Vodivý silikón | -10 °C až 200 °C | Polovodičové a elektronické aplikácie s elektrostatickými problémami |
Skutočný výber materiálu by mal byť vždy založený na úplnom prevádzkovom prostredí vrátane povrchu obrobku, teploty, chemikálií, podmienok vákua a požadovanej životnosti.
Kde sa dajú vákuové prísavky ZP2-MU použiť?
Vďaka malým rozmerom a flexibilite materiálu ZP2-MU je séria obzvlášť dôležitá pre presnú automatizáciu.
Výroba elektroniky a polovodičov
Malé elektronické súčiastky vyžadujú starostlivé zaobchádzanie, pretože nadmerná mechanická sila alebo elektrostatický výboj môžu poškodiť citlivé produkty. Možnosti s vodivým silikónom a vodivým NBR možno preto zvážiť pre aplikácie, kde je súčasťou konštrukcie zariadenia statická kontrola.
Presná montáž
Automatizované montážne systémy často manipulujú s malými plastovými, kovovými alebo elektronickými súčiastkami. Kompaktná prísavka môže pomôcť nástrojom na konci ramena dostať sa k obrobkom bez toho, aby zasahovali do susedných komponentov.
Automatizácia balenia
Ľahké obalové komponenty a malé produkty je možné prenášať pomocou technológie vákuového uchopenia. Je možné usporiadať aj viacero malých prísaviek, aby sa vytvoril prispôsobený vzor uchopenia.
Manipulácia s mikrokomponentmi
Keď sú obrobky veľké len niekoľko milimetrov, veľká prísavka nemusí poskytovať účinnú kontaktnú plochu. Rozsah φ2–φ15 mm ZP2-MU ponúka viac možností prispôsobenia bodu uchopenia komponentu.
Ako by mali inžinieri vybrať správny model?
Systematický výberový proces môže znížiť problémy s integráciou a zlepšiť spoľahlivosť vákuového uchytenia.
- Zmerajte dostupnú kontaktnú oblasť.Vyberte priemer podložky, ktorý bezpečne sedí na zamýšľanom povrchu uchopenia.
- Skontrolujte inštalačný priestor.Uistite sa, že konštrukcia krátkeho typu a zvolená konfigurácia pripojenia pasujú k uchopovaču.
- Vyhodnoťte materiál obrobku.Štruktúra povrchu, tuhosť, pórovitosť a čistota môžu ovplyvniť výkon vysávača.
- Vyberte vhodný gumený materiál.Zvážte teplotu, chemikálie, oter a statickú elektrinu.
- Potvrďte pripojenie vákua.Zlaďte konfiguráciu A3, H5, B5 alebo príslušnú konfiguráciu adaptéra s pneumatickým systémom.
- Otestujte celú zostavu.Overte stabilitu adsorpcie, čas cyklu, presnosť polohovania a správanie pri uvoľňovaní v skutočných prevádzkových podmienkach.
Tento prístup je užitočný najmä pre kupujúcich, ktorí hľadajú čínskeho výrobcu alebo dodávateľa schopného podporovať prispôsobené požiadavky na pneumatické komponenty.
Aké výhody môžu priniesť automatizovaným systémom?
Pre výrobcov strojov nie je hodnota kompaktnej vákuovej podložky len jej malá veľkosť. Jeho skutočná výhoda pochádza z toho, ako táto kompaktnosť prispieva k celkovému automatizačnému systému.
- Priestorová efektívnosť:Krátka konštrukcia pomáha inžinierom pracovať v obmedzených inštalačných priestoroch.
- Kompatibilita komponentov:Viacero veľkostí podložiek sa hodí pre rôzne malé obrobky.
- Pružnosť materiálu:Niekoľko možností gumy podporuje rôzne priemyselné prostredia.
- Presná manipulácia:Malé kontaktné plochy môžu byť lepšie prispôsobené mikrokomponentom.
- Možnosti statického ovládania:Pre elektronické a polovodičové aplikácie sú dostupné vodivé materiály.
- Flexibilita integrácie:Rôzne vstupné a závitové konfigurácie môžu zjednodušiť dizajn zariadenia.
- Konzistencia hromadnej výroby:Pre automatizované systémy využívajúce viacero prísaviek je rozmerová konzistencia dôležitá pre opakovateľný výkon uchopenia.
FAQ O krátkych vákuových prísavkách ZP2-MU
Čo znamená MU v sérii ZP2?
MU identifikuje plochú konfiguráciu krátkeho typu v rámci série ZP2. Je určený pre kompaktnú inštaláciu a presnú manipuláciu s malými a ľahkými obrobkami.
Aké veľkosti sú dostupné pre ZP2-MU?
Dostupné priemery podložiek zahŕňajú φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15 mm. Vhodná veľkosť by sa mala zvoliť podľa rozmerov obrobku a využiteľnej kontaktnej plochy.
Aký materiál je vhodný pre polovodičové aplikácie?
Silikónová guma je uvedená pre aplikácie súvisiace s polovodičmi, zatiaľ čo vodivá NBR a vodivá silikónová guma sú k dispozícii, keď je potrebná kontrola statickej elektriny. Konečný výber by mal zohľadňovať špecifické procesné prostredie.
Môže byť ZP2-MU použitý v obmedzených inštalačných priestoroch?
áno. Jeho krátka a nízkoprofilová štruktúra je špeciálne určená pre aplikácie, kde je obmedzená výška inštalácie.
Dajú sa prísavky prispôsobiť?
Vybrané konfigurácie je možné prispôsobiť. Kupujúci by mali poskytnúť informácie o obrobku, požadovanom priemere podložky, materiáli, montážnej konfigurácii, smere vstupu vákua a prevádzkovom prostredí, aby bolo možné vyhodnotiť vhodnú konfiguráciu.
Prečo zvážiť ZP2-MU pre váš ďalší projekt automatizácie?
Krátke vákuové prísavky ZP2-MU spájajú kompaktnú konštrukciu, malé priemery podložiek, flexibilný výber materiálu a viaceré možnosti montáže do praktického riešenia pre presnú vákuovú manipuláciu. Od výroby polovodičov a elektroniky až po presnú montáž a automatizáciu balenia, táto séria môže pomôcť konštruktérom strojov riešiť problémy malých obrobkov a obmedzených inštalačných priestorov.
Ak získavate kompaktné vákuové prísavky pre automatizované zariadenia, hodnotíte rôzne materiály podložiek alebo vyvíjate prispôsobené riešenie pneumatického uchopenia,Čiarkavám môže pomôcť identifikovať vhodnú konfiguráciu ZP2-MU podľa požiadaviek vašej aplikácie. Pre výber modelu, hromadný nákup, prispôsobené riešenia alebo technické otázky,kontaktujte násprediskutovať svoj projekt a nájsť správne riešenie vákuovej prísavky pre váš automatizačný systém.
