Vysoko pevné vákuové prísavky ZP3E
Vysoko pevné vákuové prísavky ZP3E sú určené na manipuláciu s veľkými alebo poréznymi obrobkami s veľkým zaťažením. Vďaka drážkovanej tesniacej ploche a akordeónovej štruktúre zaisťujú silnú priľnavosť na nerovných povrchoch. Ideálne pre sklo, plechy a obaly, poskytujú stabilné uchopenie, manipuláciu bez škvŕn a spoľahlivý výkon v automatizačných systémoch s vysokým prietokom. Je tiež široko používaný vo výrobných linkách v rôznych odvetviach vrátane výroby elektroniky, montáže automobilov a triedenia logistiky.
Kliknite a spustite výber
》Späť na informácie o produkte
Vysoko pevné vákuové prísavky ZP3E

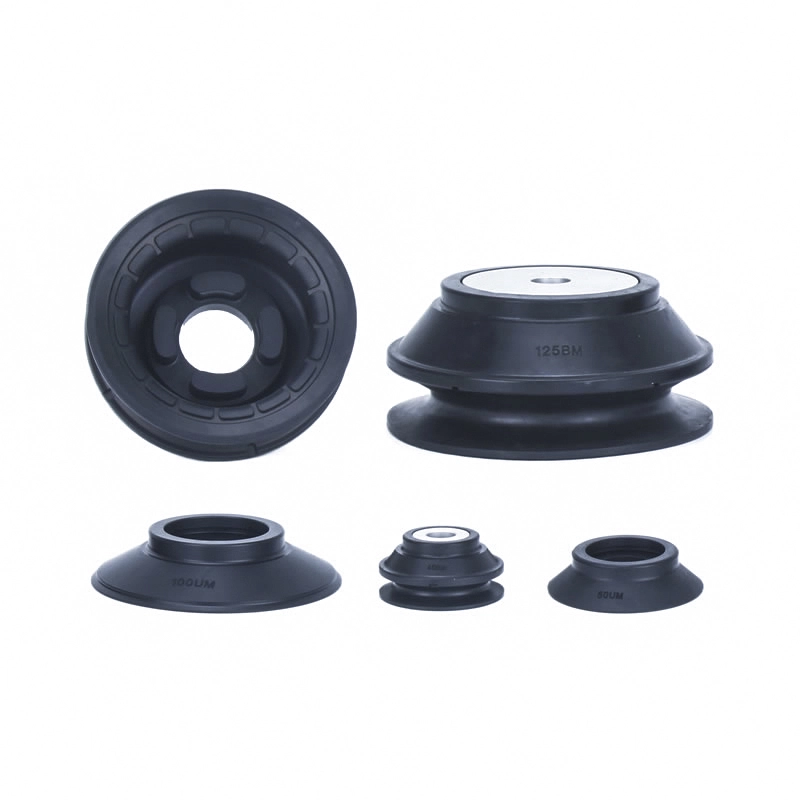

Jednotka vákuových podložiek série ZP3E s vysokou tuhosťou
Séria ZP3E-T s adaptérom s vysokou tuhosťou vákuových podložiek

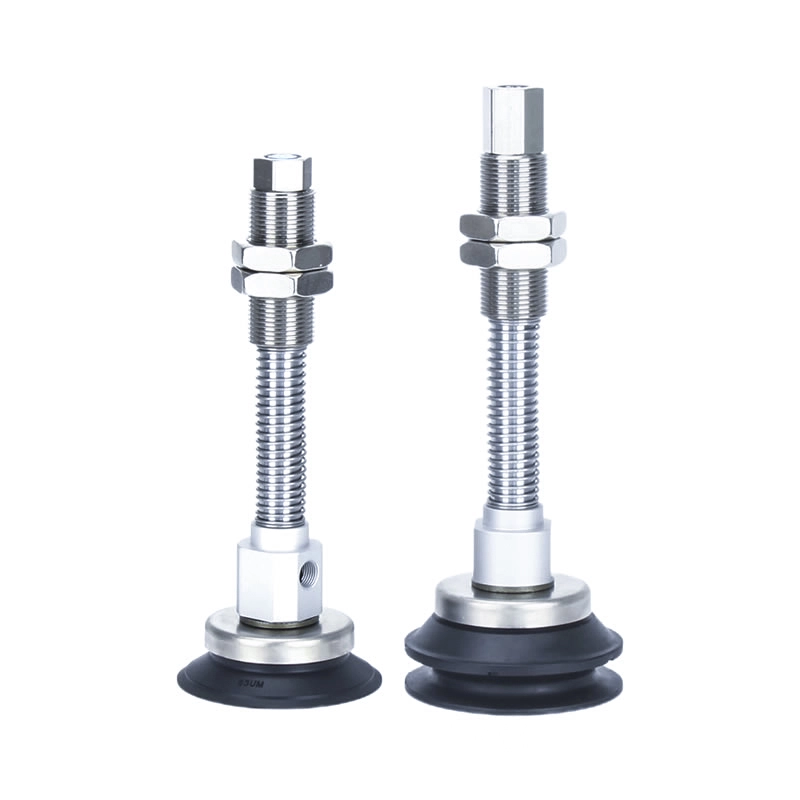

Séria ZP3E-T s tlmiacimi vákuovými podložkami s vysokou tuhosťou
Séria ZP3E-Y s adaptérom vákuových podložiek s vysokou tuhosťou
Séria ZP3E-Y s tlmiacimi vákuovými podložkami s vysokou tuhosťou
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Vysokopevné vákuové prísavky ZP3E sú priemyselné vákuové prísavky určené na manipuláciu s veľkým zaťažením a veľkoplošnými obrobkami. Sú ideálne pre aplikácie vyžadujúce silnú priľnavosť, vysokú vzduchotesnosť a stabilné uchopenie aj na nerovných alebo mierne priepustných povrchoch.
Kľúčové vlastnosti
Schopnosť manipulácie v ťažkých podmienkach
Vysoko pevné vákuové prísavky ZP3E sú navrhnuté špeciálne pre veľké a ťažké obrobky, ako sú lepenka, sklenené panely a plechy.
Rozsah priemerov:32 mm až 125 mm
Dostupné v jednovrstvovej a dvojvrstvovej konfigurácii
Vylepšený tesniaci výkon
Drážkovaný sací povrch zlepšuje stabilitu úchopu a udržuje vákuum
Tesniaca štruktúra v tvare harmoniky sa prispôsobí nakloneným alebo nerovným povrchom
Zaisťuje spoľahlivú priľnavosť aj pre zakrivené alebo nepravidelné obrobky
Optimalizované pre porézne materiály
Vhodné na kartón, lepenku a iné priedušné materiály
Účinne pracuje s vysokoprietokovými vákuovými systémami
Udržuje konzistentné sanie napriek miernemu úniku vzduchu
Flexibilná inštalácia
Viaceré možnosti montáže pre rôzne nastavenia automatizácie
Kompatibilné s robotickými ramenami a automatizovanými výrobnými linkami
Aplikácie
Zariadenia pre priemyselnú automatizáciu
Stroje na tvarovanie papierových škatúľ:Prepravujte a umiestňujte lepenkové listy
Systémy balenia:Skladujte a presúvajte ťažké kartóny a materiály
Robotická automatizácia:Stabilné uchopenie a rýchle uvoľnenie v montážnych linkách
Manipulácia s obrobkom
Spracovanie skla:Neznačkujúca manipulácia s hladkými, ťažkými sklenenými tabuľami
Kovové a plastové dosky:Oceľové plechy, hliníkové plechy a hrubé plastové dosky
Logistika a skladovanie:Automatizované stohovanie ťažkých produktov
Výkonové výhody
Vysoká tuhosť konštrukcie zaisťuje stabilitu pri manipulácii s ťažkým nákladom.
Dizajn bez značenia chráni citlivé povrchy, ako je sklo, pred poškodením.
Robustná schopnosť zadržiavania vákua zaisťuje spoľahlivú prevádzku v náročných prostrediach.
Vysoko pevné vákuové prísavky ZP3E sú vhodné na použitie v elektronickom, automobilovom, logistickom a výrobnom priemysle.
Prečo si vybrať vákuové poháre ZP3E vyrobené v Číne
Nákladovo efektívna výroba so spoľahlivým výkonom
Vyspelá technológia využívajúca vysokokvalitný silikón a pokročilé vákuové tesnenie
Široká škála produktov na uspokojenie rôznych priemyselných potrieb
Stabilný dodávateľský reťazec zaisťujúci rýchle a konzistentné dodanie

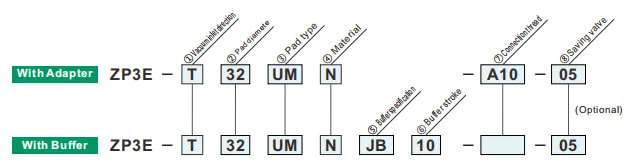

Ako objednať
| ②Priemer podložky (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podložky | |
| UM | Plochý typ s drážkou |
| BM | Vlnovcový typ s rebrami a drážkou |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑧ Doska | |
| nula | Bez taniera |
| P | S tanierom |
|
Model
②Priemer podložky (mm)
|
Plochý typ s drážkou (UM) | Typ vlnovca s rebrami a drážkou (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ① Smer vstupu vákua | |
| T | Vertikálne |
| Y | Bočné |
| ②Priemer podložky (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podložky | |
| UM | Plochý typ s drážkou |
| BM | Vlnovcový typ s rebrami a drážkou |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑦ Prívod vákua | ZP3E-T /Vertikálne | ZP3E-Y /Laterál | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Mužské vlákno | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x 1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Ženská niť | B8 | M8 x 1,25 | ● | — | ● | — |
| B10 | M10 x 1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x 1,5 | — | ● | — | — | |
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| JB | Rotujúce (mosadzné, s puzdrom) |
| JF | Rotujúce (oceľ, s puzdrom) |
| KB | Neotáčavé (mosadzné, s puzdrom) |
| ⑦ Prívod vákua | A14 | nula | A18 | nula | |
| M14x1 | M18x1,5 | M18x1,5 | M22 x 1,5 | ||
| ⑥ Zdvih vyrovnávacej pamäte | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Úsporný ventil s pevným otvorom | |||
| veľkosť (mm) |
Priemer podložky | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Odkaz SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Reaktívna sila pružiny
| Pripojovací závit | Uťahovací moment ± 5 % [N·m] | Zdvih nárazníka (mm) | Reaktívna sila pružiny[N] | ||
| Mosadz, s puzdrom (JB/KB) | Oceľ, s puzdrom (JF) | Pri 0 zdvihu | Pri plnom zdvihu | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22 x 1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
