Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

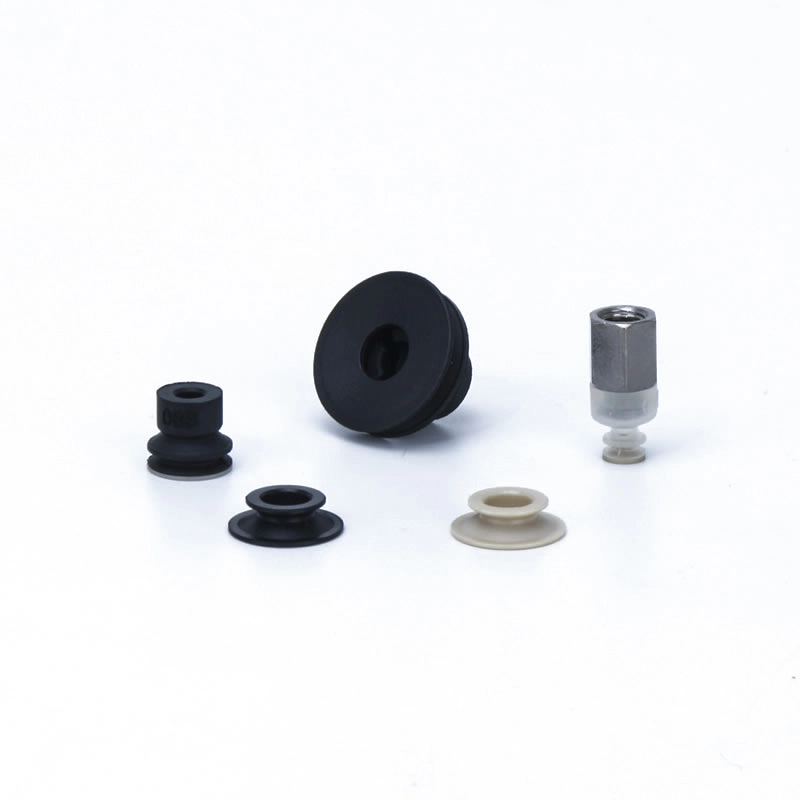

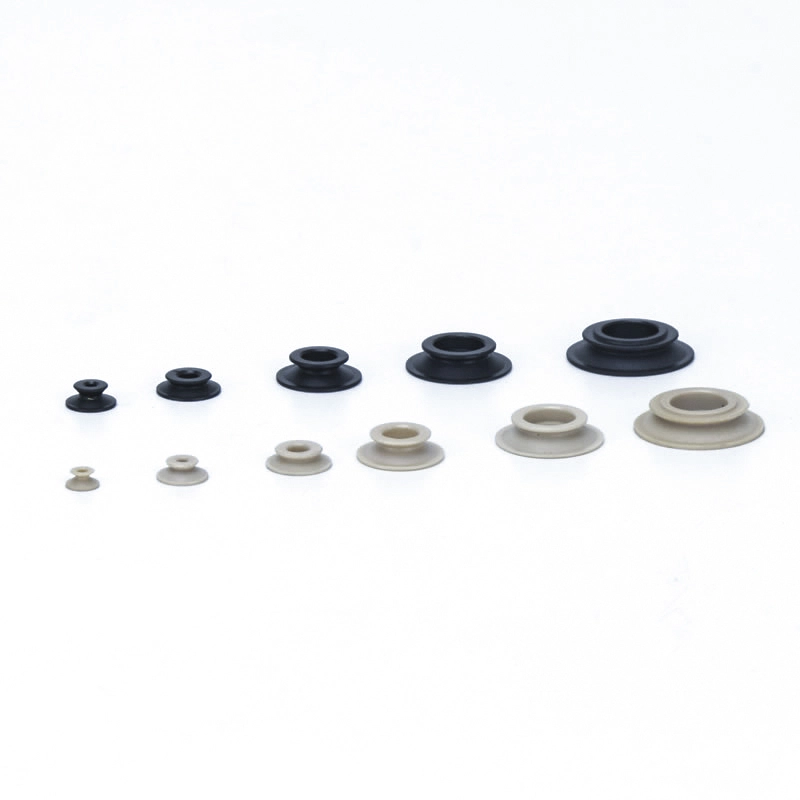

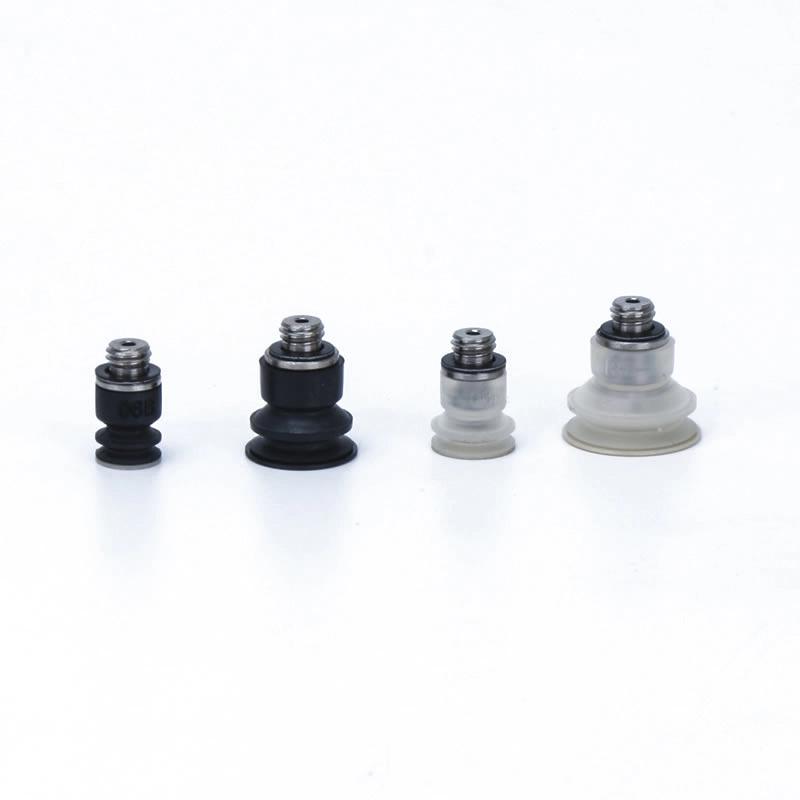

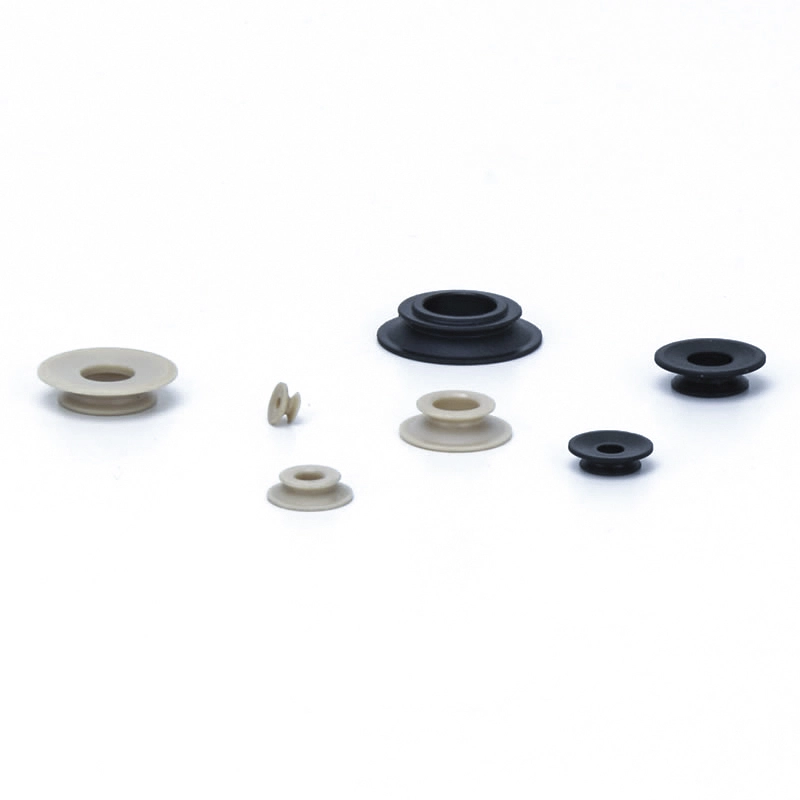

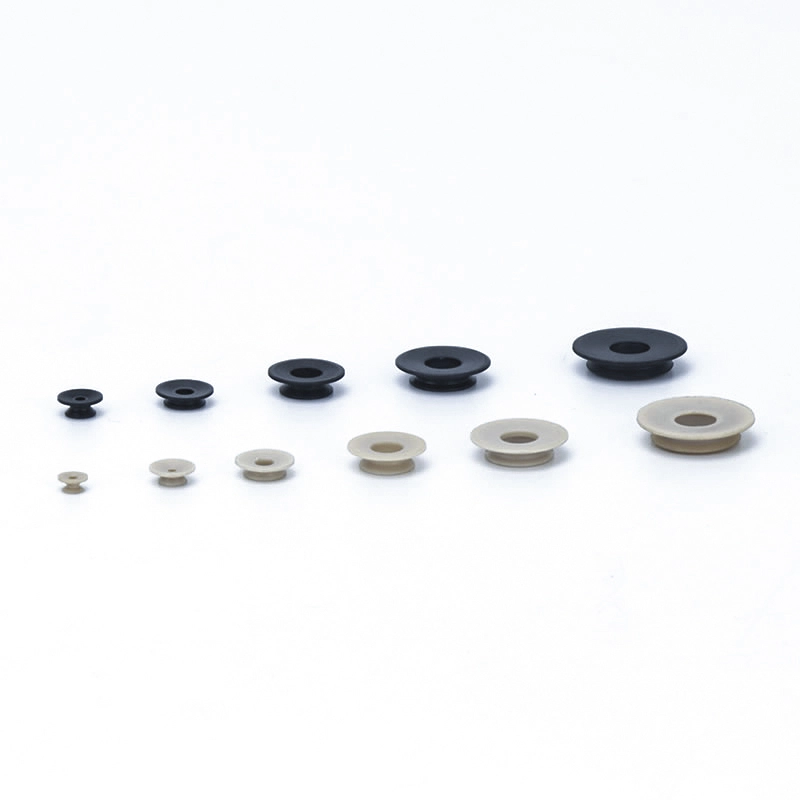

Vákuové prísavky bez značiek ZP3
Vákuové prísavky bez značiek ZP3 od Commaelec sú kompaktné prísavky (φ4–16 mm) so zabudovanými teleskopickými nárazníkmi pre minimálnu prašnosť. Ideálne pre fotovoltaické panely, polovodičové doštičky, optické šošovky, OLED/LCD panely a medicínske komponenty, ponúkajú prispôsobené možnosti, flexibilnú inštaláciu, antistatické materiály a príslušenstvo z nehrdzavejúcej ocele.
Kliknite a spustite výber
》Späť na informácie o produkte
Vákuové prísavky bez značiek ZP3
Živicová upevňovacia podložka série ZP3
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Vákuové prísavky bez značiek ZP3 sú precízne navrhnuté mini prísavky vyrobené v Číne, navrhnuté tak, aby zvládli jemné povrchy bez toho, aby spôsobovali škrabance alebo stopy. Postavené z vysokokvalitného silikónu a voliteľných nástavcov PEEK poskytujú spoľahlivú priľnavosť, minimálnu tvorbu prachu a stabilný výkon vysávania. Tieto prísavky sú ideálne pre automatizáciu v citlivých odvetviach, ako je elektronika, fotovoltaika a medicínske zariadenia.
Aplikácie
Fotovoltaické panely:Bezpečná preprava a inštalácia bez poškodenia sklenených povrchov.
Polovodičové doštičky (kremík):Presná manipulácia s krehkými oblátkami počas výroby.
Optické šošovky (sklo/živica):Bezpečné uchopenie pre zostavu objektívu bez poškodenia povrchu.
Elektronické displeje (OLED/LCD panely):Prenos a umiestnenie bez škrabancov.
Komponenty zdravotníckych pomôcok:Bezpečné zaobchádzanie s príslušenstvom chirurgických nástrojov alebo jemnými časťami.
Kľúčové vlastnosti
Dizajn bez značiek:Zabraňuje poškriabaniu alebo poškodeniu povrchu pri manipulácii.
Kompaktná veľkosť:Dostupné v mini priemeroch (4–16 mm), vhodné do stiesnených priestorov.
Vysokokvalitné materiály:Vákuové poháre, ktoré nezanechávajú stopy, sú dostupné v silikónových a PEEK variantoch, ktoré ponúkajú vynikajúcu chemickú odolnosť a tepelnú odolnosť.
Minimálna prašnosť:Zabudovaný teleskopický nárazník znižuje tvorbu prachu v citlivých prostrediach.
Flexibilná inštalácia:Vertikálna alebo laterálna orientácia vstupu vákua; môže obsahovať adaptéry alebo konzoly z nehrdzavejúcej ocele.
Prispôsobiteľné možnosti:Riešenia šité na mieru pre špecifické priemyselné potreby.
FAQ
Otázka 1: Ktoré odvetvia najviac profitujú z týchto prísaviek?
A: Výroba elektroniky, fotovoltaiky, optiky, polovodičov a presná medicínska výroba.
Q2: Môžem prispôsobiť veľkosť prísavky alebo materiál?
Odpoveď: Áno, vákuové prísavky ZP3 bez značiek sú dostupné v rôznych priemeroch, silikónových alebo PEEK materiáloch a voliteľné antistatické alebo nerezové príslušenstvo.
Q3: Ako tieto poháre znižujú poškodenie povrchu?
Odpoveď: Mäkké, vysoko elastické materiály a presné ovládanie podtlaku zaisťujú, že počas zdvíhania a umiestňovania nevzniknú žiadne škrabance ani stopy.
Ako objednať
- Na obrobku nezostávajú žiadne adsorpčné stopy (gumové zložky).
>Zabraňuje priamemu kontaktu medzi obrobkom a gumou inštaláciou nástavca PEEK na podložku mechu, aby sa zabránilo prenosu gumových zložiek. - Ideálne pre vlnovcovú podložku série ZP3 (ø4 až ø16)
| ②Priemer podložky (mm) | |
| Symbol | Použiteľná podložka |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③ Prídavný materiál | |
| P | PEEK |
| GP | Vodivý PEEK |
| M | POM |
| GM | Vodivý POM |
- Pri objednávaní s podložkou uveďte „*“ pod číslo dielu podložky, ako je znázornené nižšie. Upozorňujeme, že podložka sa nedodáva s namontovaným nástavcom.
- Keď je nástavec vyrobený z vodivého PEEKu, použite na podložku vodivý materiál.
- Pred použitím nástavca očistite výrobok.
- Tento výrobok sa po opracovaní nečistí. Ak sa výrobok používa v stave, v akom bol dodaný, na obrobkoch môže zostať zvyškový materiál. Pred použitím vyčistite.
- Ak je problém s kontaktom s tvrdým materiálom, tento výrobok nepoužívajte.
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
K
Živicový nástavec
| Model | øA | øB | øC | D | P | Adaptér podložka č. |
||||||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Keď je nástavec vyrobený z vodivého PEEKu, použite na podložku vodivý materiál.
Odkaz na model: ZP3-08KGP Podložka adaptéra na odkaz: ZP3-08BGN / ZP3-08BGS
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
| Typ podložky | Priemer podložky (mm) | Aplikácia | Typické povrchy a tvary obrobkov | |||||||
| Plochý | Zamával | Šikmé | Rôzne výšky | Konvexné | Olejový | |||||
|
|
|
|
|
|
|||||
| Kompaktný P ad | ploché (U) |
|
ø1,5~ø3,5 | Na adsorpciu obrobkov s rovným a nedeformovaným povrchom | ⚪ | X | X | X | X | X |
| Ploché s drážkou (UM) |
|
ø4~ø16 | Pre obrobok, ktorý sa pravdepodobne deformuje | ⚪ | X | X | X | X | △ | |
| Mechy (B) |
|
ø4~ø16 | Na adsorpciu obrobkov so šikmým povrchom | ⚪ | △ | ⚪ | X | △ | X | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
