Priama montáž vákuových prísaviek s nízkym trením ZP3
Séria ZP3-T s kompaktnou vákuovou podložkou s nízkym trením
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj

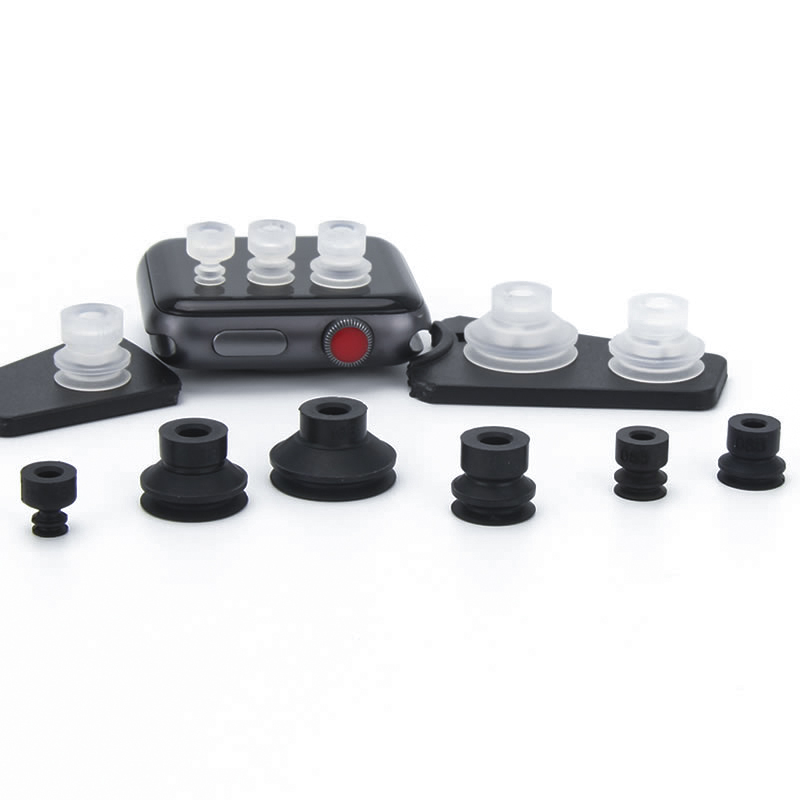

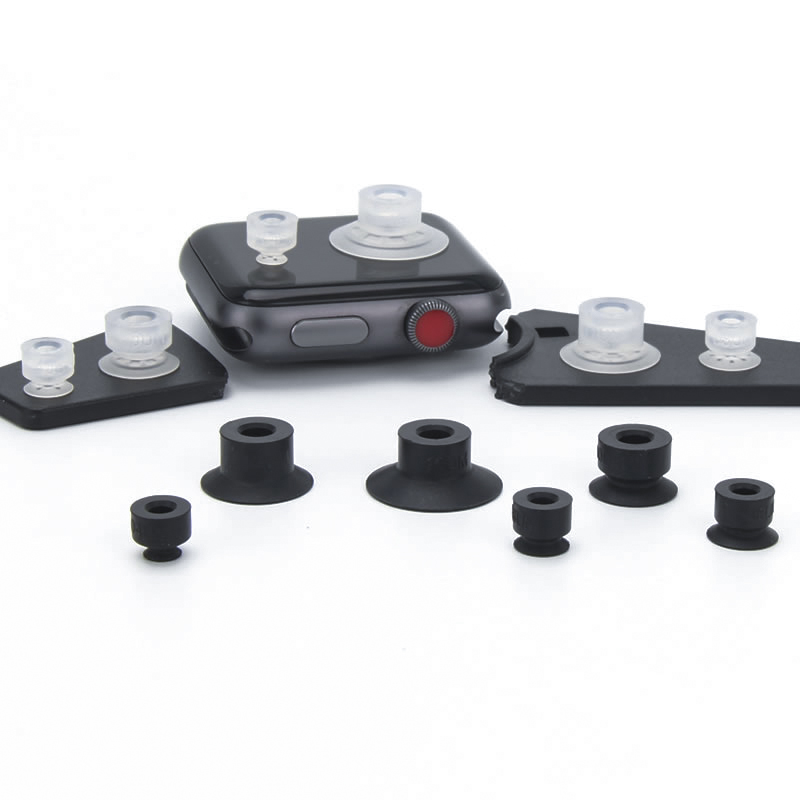

Vákuové prísavky ZP3 s priamou montážou s nízkym trením sú kompaktné, precízne skonštruované prísavky určené pre elektronický, medicínsky a farmaceutický priemysel. S priemerom od 4 mm do 16 mm sú tieto vysávače vybavené vstavanou teleskopickou nárazníkovou tyčou, ktorá minimalizuje tvorbu prachu a zaisťuje bezpečnú a čistú manipuláciu s jemnými komponentmi.
Čo sú vákuové prísavky ZP3 s priamou montážou s nízkym trením?
Špecializovaná vákuová podložka s možnosťou priamej montáže pre automatizované systémy.

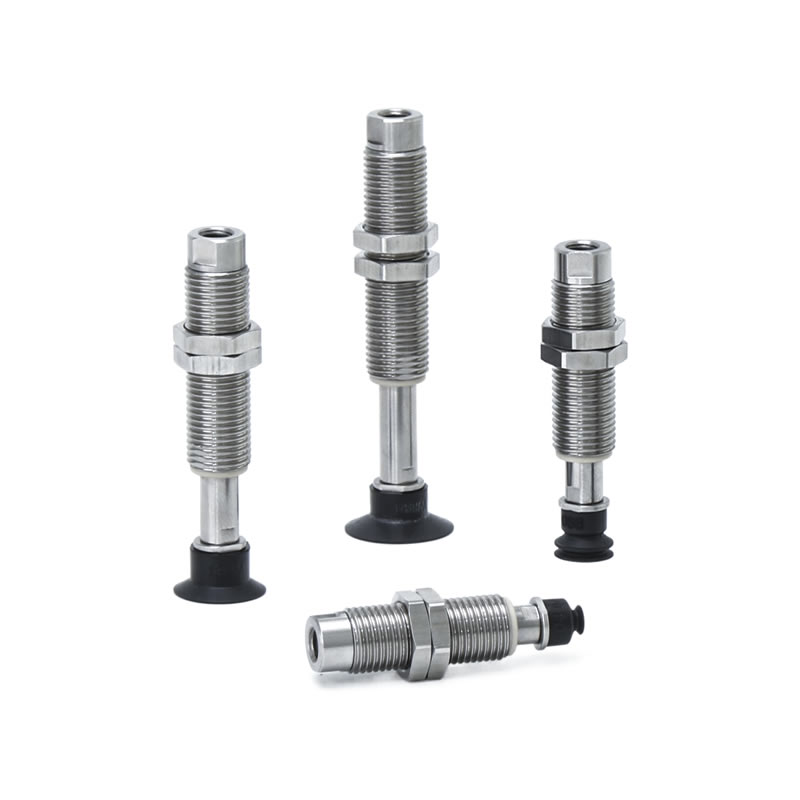

Zahŕňa teleskopický nárazník s nízkym trením, ktorý znižuje opotrebovanie a znečistenie počas opakujúcich sa cyklov.
Kompatibilné s vertikálnym a laterálnym vákuovým vstupom, čo umožňuje flexibilnú inštaláciu v tesných výrobných linkách.
Dostupné vo vysokokvalitných gumových, silikónových a antistatických materiáloch, s voliteľnými adaptérmi a celonerezovým príslušenstvom pre aplikácie s lítiovými batériami.
Aplikácie
Presná manipulácia s elektronikou, ako sú dosky plošných spojov a mikročipy.
Lekárska a farmaceutická montáž, kde čistota a nízka kontaminácia sú rozhodujúce.
Integrácia do robotických systémov pick-and-place a automatizovaných montážnych liniek.
Manipulácia s malým hardvérom a komponentmi lítiovej batérie vyžadujúce minimálnu tvorbu prachu.
Výhody
Kompaktný dizajn s nízkym trením minimalizuje opotrebovanie, prach a údržbu.
Vysoká prispôsobivosť, podpora viacerých orientácií vákuového vstupu a konfigurácií vyrovnávacej pamäte.
Vákuové prísavky ZP3 s priamou montážou s nízkym trením sú vyrobené z odolných materiálov, ako je silikón a guma, aby sa zabezpečilo stabilné a dlhotrvajúce sanie, čím sa predĺži životnosť.
Flexibilné možnosti s adaptérmi, držiakmi nárazníkov a príslušenstvom z nehrdzavejúcej ocele pre špecializované priemyselné potreby.
Nákladovo efektívna výroba v Číne s vyspelou technológiou a stabilným dodávateľským reťazcom zaisťuje včasné dodanie a vysokokvalitný výkon.
Prečo si vybrať Commaelec?
Spoľahlivý výrobca a dodávateľ s vlastnou výrobou a rozsiahlymi skladovými zásobami.
Rozmanité portfólio produktov vrátane viacerých špecifikácií, tvarov a materiálových možností.
Vyspelá technológia zaisťujúca silnú priľnavosť, stabilitu a bezpečnú manipuláciu s materiálom.
Zákaznicky orientovaná služba s rýchlou odozvou, prispôsobením a technickou podporou pre bezproblémovú integráciu.
Ako objednať
- Znížené množstvo častíc pod 1/10 (v porovnaní s predchádzajúcimi produktmi).
- Zliatina medi nepoužitá.
- S nízkym trením, nízkou hlučnosťou! Hlučnosť 45 dB.
- Hladký pohyb nahor a nadol podľa antiexcentrickej štruktúry.
- Problém zaseknutého hriadeľa podľa napätia trubice bol vyriešený!
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ②Priemer podložky (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Typ podložky | |
| UM | Ploché s drážkou |
| B | Mechy |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| D | Rotujúce (nízke trenie) |
| ⑥ Zdvih nárazníka (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vacuum inlet | |
| B5 | M5 x 0,8 |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.

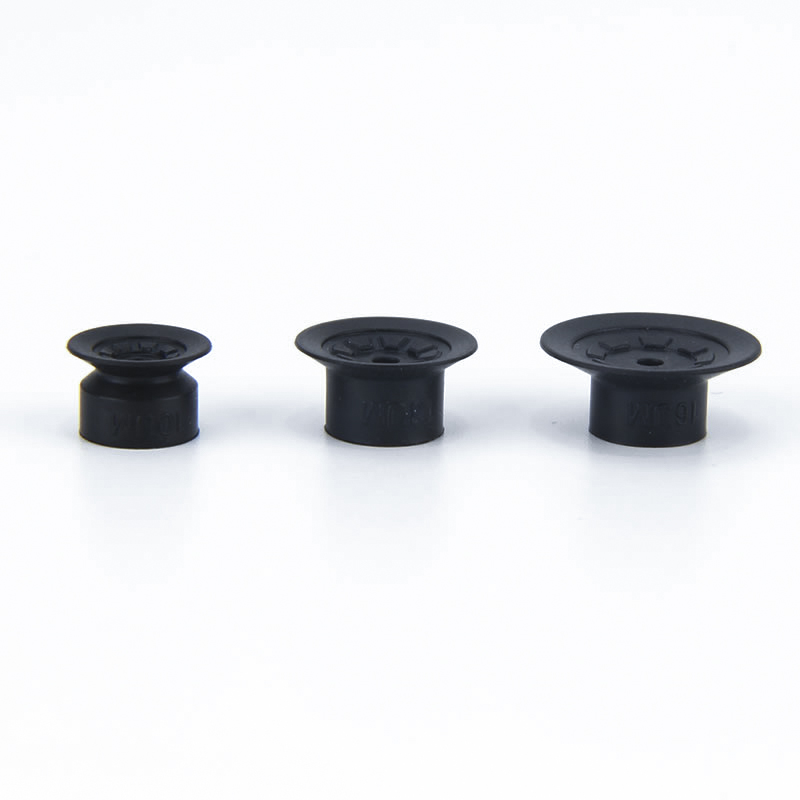

UM
Ploché s drážkou
| Model | A | B | C | D | Buffer | |||||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑧ Vákuum vtok |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referenčný model: ZP3-T16UMND15-B5
B
Mechy
| Model | A | B | C | D | Buffer | |||||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑧ Vákuum vtok |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referenčný model: ZP3-T08BND6-B5
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
| Typ podložky | Priemer podložky (mm) | Aplikácia | Typické povrchy a tvary obrobkov | |||||||
| Plochý | Zamával | Šikmé | Rôzne výšky | Konvexné | Olejový | |||||
|
|
|
|
|
|
|||||
| Kompaktný P ad | ploché (U) |
|
ø1,5~ø3,5 | Na adsorpciu obrobkov s rovným a nedeformovaným povrchom | ⚪ | X | X | X | X | X |
| Ploché s drážkou (UM) |
|
ø4~ø16 | Pre obrobok, ktorý sa pravdepodobne deformuje | ⚪ | X | X | X | X | △ | |
| Mechy (B) |
|
ø4~ø16 | Na adsorpciu obrobkov so šikmým povrchom | ⚪ | △ | ⚪ | X | △ | X | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
