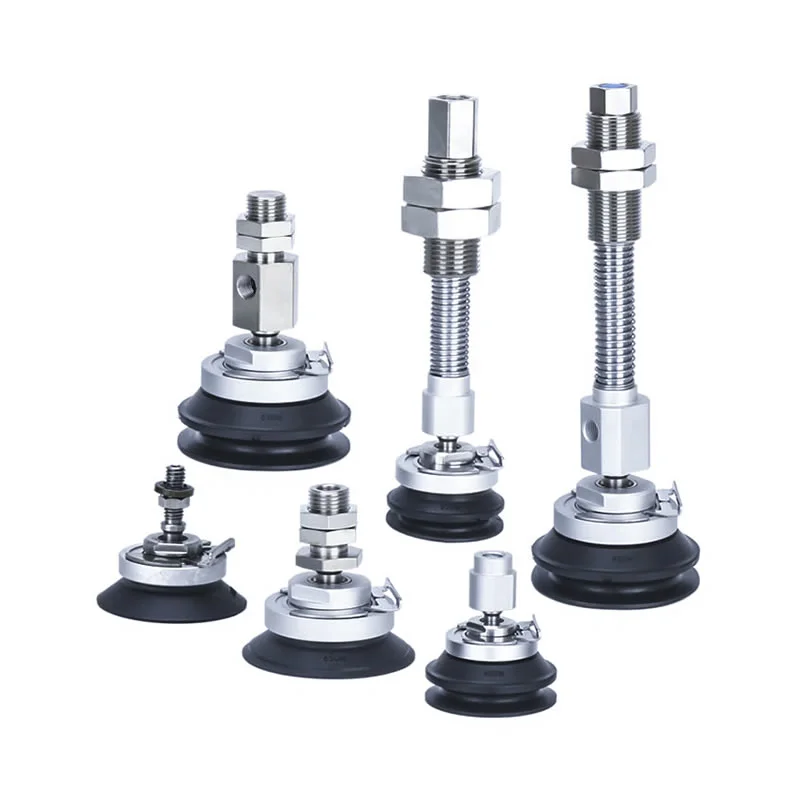

Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP3E
Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP3E z Číny Commaelec ponúkajú prispôsobené riešenia pre manipuláciu s veľkým nákladom a na veľkých plochách. S drážkovaným tesniacim povrchom a dizajnom guľového kĺbu zaisťujú stabilnú priľnavosť na nerovných alebo poréznych materiáloch. Ideálne pre sklo, plechy a obaly, poskytujú spoľahlivý výkon bez značenia v automatizovaných systémoch.
Kliknite a spustite výber
》Späť na informácie o produkte
Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP3E

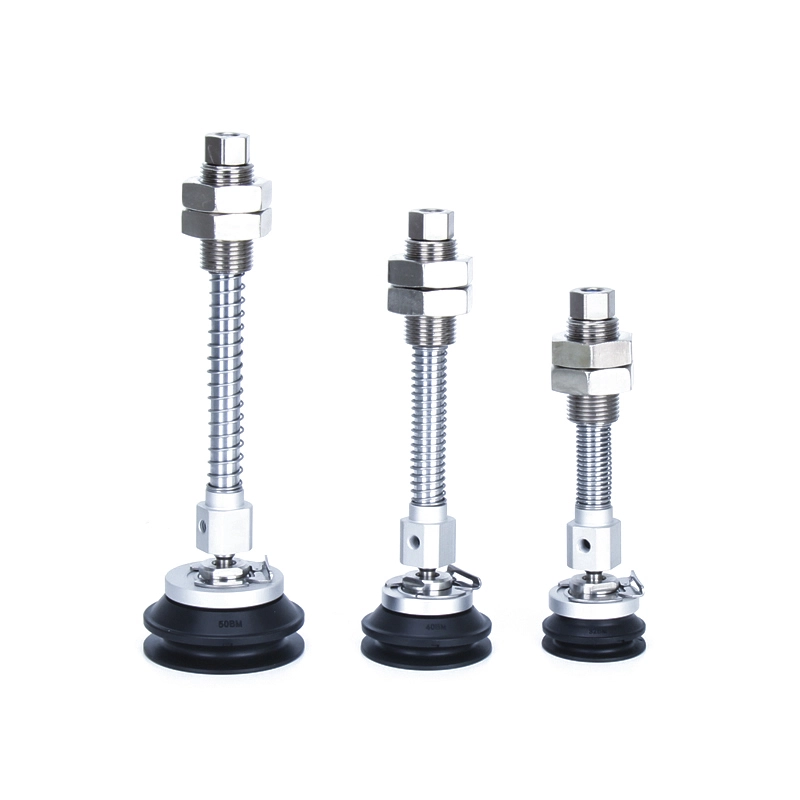

Séria ZP3E-TF s adaptérom na vákuové podložky s vysokou tuhosťou guľového kĺbu

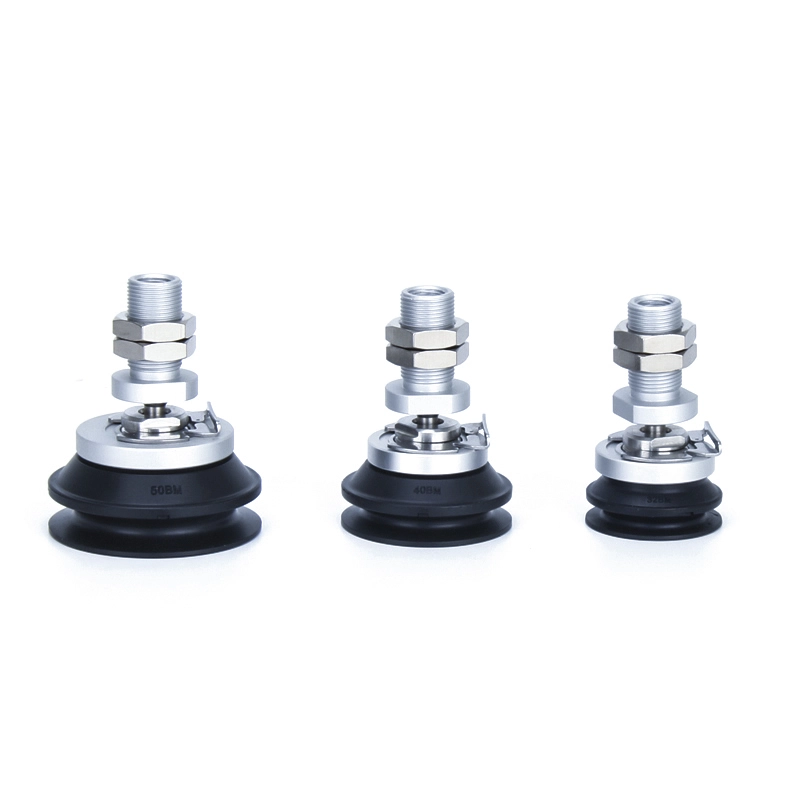

Séria ZP3E-TF s vákuovými podložkami typu guľového kĺbu s vysokou tuhosťou

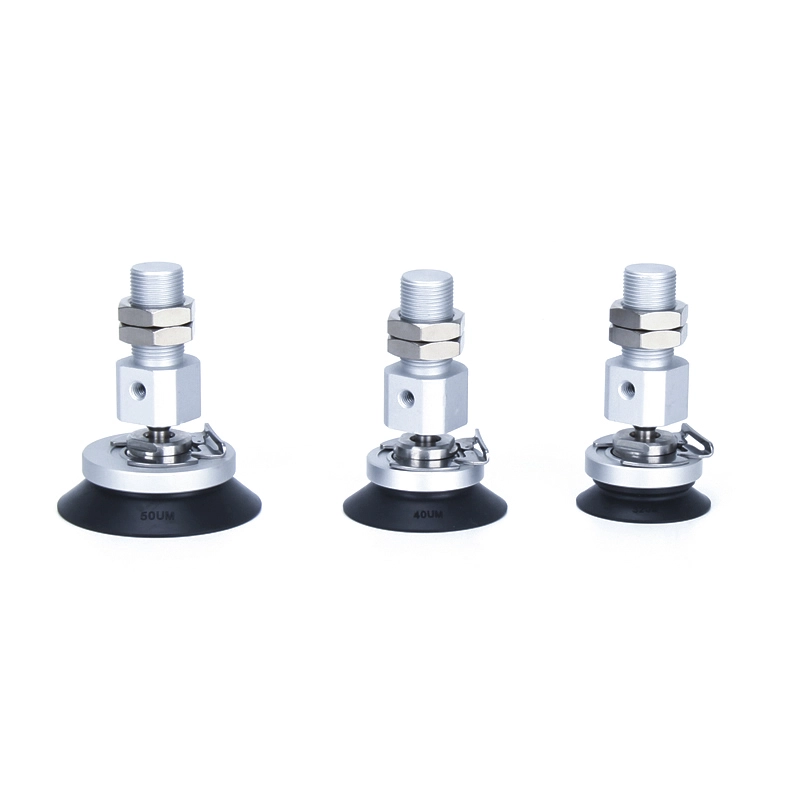

Séria ZP3E-YF s adaptérom na vákuové podložky s vysokou tuhosťou guľového kĺbu

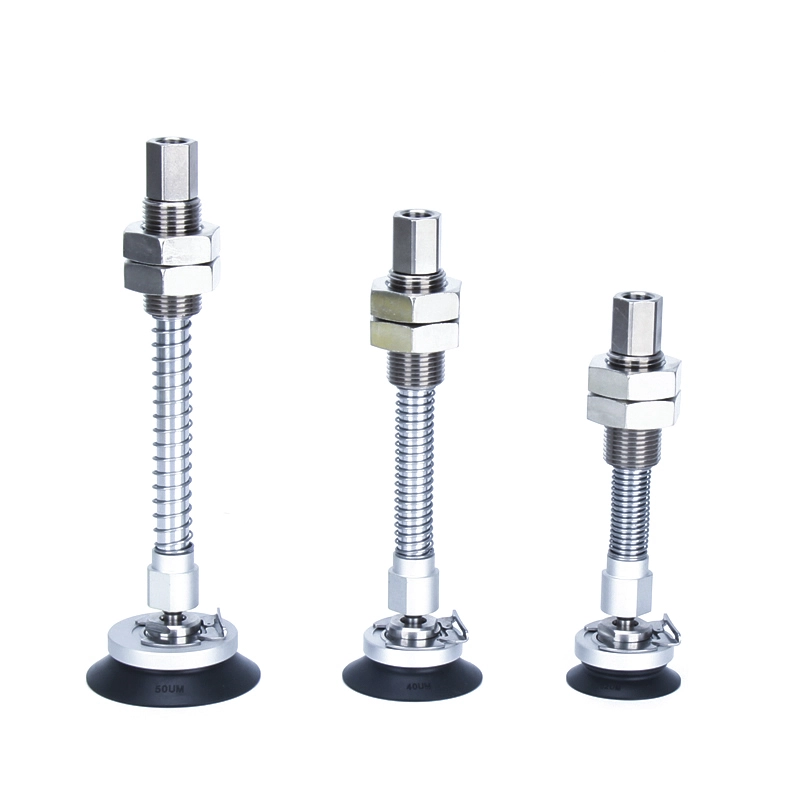

Séria ZP3E-YF s vákuovými podložkami typu guľového kĺbu s vysokou tuhosťou
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP3E sú vákuové prísavky priemyselnej kvality navrhnuté špeciálne na manipuláciu s ťažkými, veľkými alebo nepravidelne upravenými obrobkami v rámci automatizovaných systémov.
Jeho vysoká tuhosť zaisťuje stabilné uchopenie ťažkých materiálov, ako je sklo, plechy a lepenka.
Dizajn guľového kĺbu umožňuje nastavenie viacerých uhlov, vďaka čomu sa pohár automaticky prispôsobí nakloneným alebo nepravidelným povrchom.
Drážkovaný tesniaci povrch zvyšuje schopnosť zadržiavania vákua a zaisťuje efektívne sanie aj pri manipulácii s poréznymi materiálmi.
Tento produktový rad je široko používaný v oblastiach, ako je robotická automatizácia, balenie, výroba automobilov a spracovanie skla; je obzvlášť vhodný pre aplikácie s extrémne vysokými nárokmi na uchopovaciu silu, stabilitu a flexibilitu.
Kľúčové vlastnosti
**Vysoká tuhosť a stabilita**
Táto séria, špeciálne navrhnutá pre ťažké a veľkoplošné obrobky – ako je sklo, plechy a lepenka – ponúka rozsah priemerov od 32 mm do 125 mm s možnosťami pre jednovrstvové aj dvojvrstvové štruktúry. Povrch má ryhovanú textúru, ktorá účinne zvyšuje zadržiavanie vákua a zaisťuje stabilitu uchopenia aj pri manipulácii s poréznymi materiálmi.
**Funkčnosť guľového kĺbu**
Vďaka integrovanej štruktúre guľového kĺbu jednotka umožňuje flexibilné nastavenie vo viacerých uhloch. Automaticky kompenzuje naklonené alebo nerovné povrchy obrobku, čím zaisťuje konzistentný tesniaci výkon a spoľahlivú saciu silu počas dynamických manipulačných operácií.
**Voliteľný mechanizmus vyrovnávacej pamäte**
Je možné pridať voliteľný tlmiaci mechanizmus na absorbovanie nárazových síl vznikajúcich pri kontakte prísavky s obrobkom. To účinne chráni telo prísavky aj povrchy presných obrobkov pred poškodením. V prostredí s vysokou frekvenciou cyklovania pomáha táto funkcia predĺžiť životnosť zariadenia a zvýšiť celkovú odolnosť.
**Možnosti materiálu**
Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP3E sú vyrobené s použitím vysokokvalitných gumových a silikónových materiálov, ktoré ponúkajú vynikajúce tesniace schopnosti a odolnosť proti opotrebovaniu. Antistatické materiály sú k dispozícii ako voliteľné príslušenstvo, vďaka čomu je jednotka vhodná na použitie vo výrobe elektroniky a v prostredí čistých priestorov. Okrem toho ho možno spárovať s armatúrami z nehrdzavejúcej ocele, aby spĺňali špecifické aplikačné požiadavky výroby lítium-iónových batérií a drsné priemyselné nastavenia.
**Odnímateľný dizajn**
Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP3E s modulárnou štruktúrou umožňujú jednoduchú rutinnú údržbu a výmenu komponentov. To efektívne minimalizuje prestoje a znižuje dlhodobé prevádzkové náklady. Jeho flexibilné možnosti konfigurácie navyše umožňujú bezproblémovú integráciu do širokej škály automatizovaných systémov.

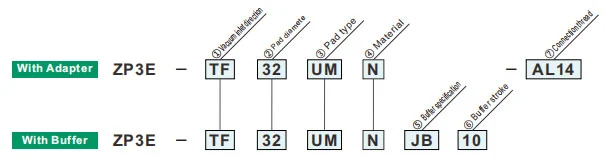

Ako objednať
| ① Smer vstupu vákua | |
| TF | Vertikálne |
| YF | Bočné |
| ②Priemer podložky (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| JB | Rotujúce (mosadzné, s puzdrom) |
| JF | Rotujúce (oceľ, s puzdrom) |
| ③Typ podložky | |
| UM | Plochý typ s drážkou |
| BM | Vlnovcový typ s rebrami a drážkou |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑥ Zdvih vyrovnávacej pamäte | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦ Prívod vákua | ZP3E-T /Vertikálne | ZP3E-Y /Laterál | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Mužské vlákno | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x 1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Žena | B8 | M8 x 1,25 | ● | — | ● | — |
| B12 | M12 x 1,75 | — | ● | — | ● | |
Reaktívna sila pružiny
| Priemer podložky (mm) |
Uťahovací moment ±5% [N·m] | Zdvih nárazníka (mm) | Reaktívna sila pružiny [N] | ||
| Mosadz, s puzdrom (JB) | Oceľ, s puzdrom (JF) | Pri 0 zdvihu | Pri plnom zdvihu | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
