Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

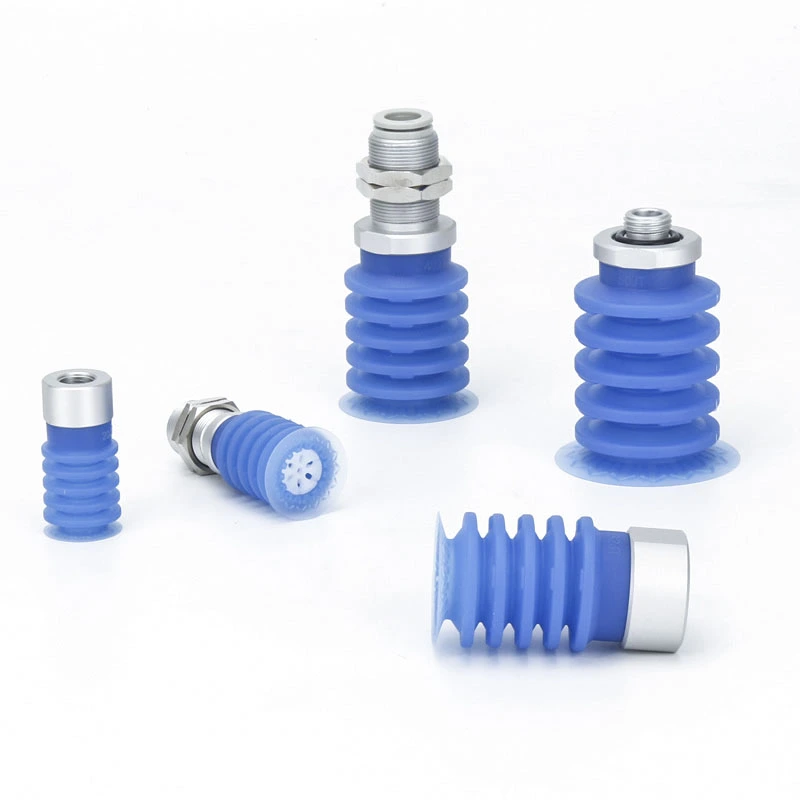

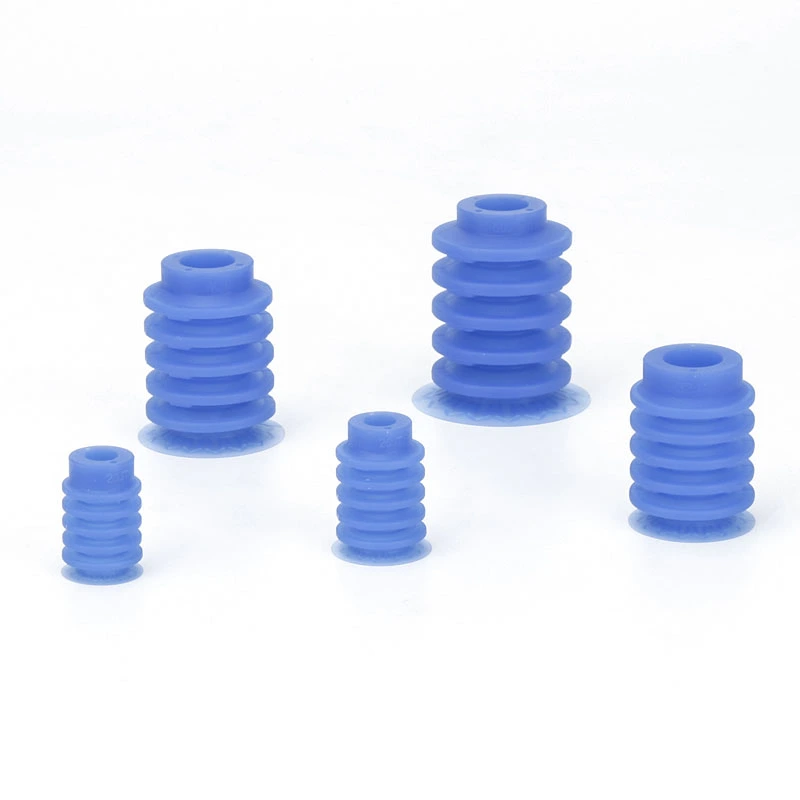

Vákuové prísavky vlnovcové 5,5-stupňové ZP3P-JT
Pozývame vás, aby ste si vybrali z našej továrne vlnovcové 5,5-stupňové vákuové prísavky ZP3P-JT, ktoré sú k dispozícii v rade priemerov vrátane 20 mm, 25 mm, 32 mm, 40 mm a 50 mm. Táto séria je špeciálne navrhnutá pre aplikácie automatizovaného balenia fólií v potravinárskom a medicínskom priemysle a je tiež ideálna na manipuláciu s rôznymi flexibilnými materiálmi náchylnými na deformáciu. 5,5-vlnová (akordeónová) štruktúra má zabudované vnútorné podporné rebrá, ktoré účinne zabraňujú vzájomnému prilepeniu stien prísavky; okrem toho inherentná schopnosť tlmiaceho zdvihu tohto dizajnu automaticky kompenzuje výškové rozdiely, ktoré sa vyskytujú pri uchopení vrecovaných materiálov.
Kliknite a spustite výber
》Späť na informácie o produkte
Vákuové prísavky vlnovcové 5,5-stupňové ZP3P-JT
5,5-stupňová vákuová podložka série ZP3P
Séria ZP3P-T s 5,5-stupňovými vákuovými podložkami s adaptérom
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Na čo sa používajú mechové 5,5-stupňové vákuové prísavky ZP3P-JT?

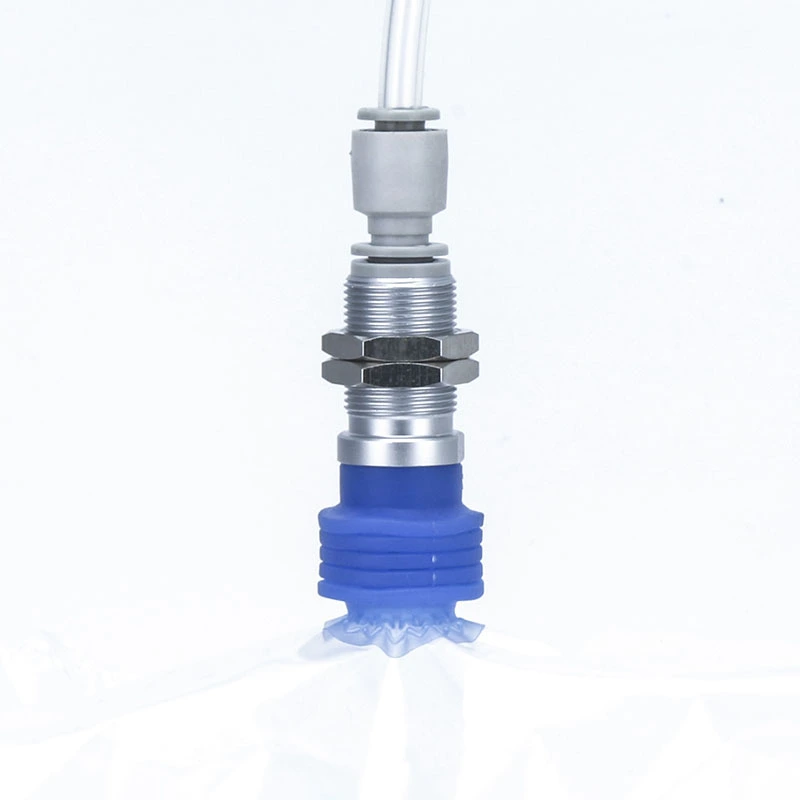

Navrhnuté pre automatizovanú manipuláciu s vysoko deformovateľnými fóliovými obalmi v potravinárskom a medicínskom priemysle.
Manipuluje s obalmi na tekutiny/prášky, vrátane vrecúšok na nápoje, balíčkov omáčok, vrecúšok na sušené mlieko a vrecúšok na múku.
Vhodné pre tenké fólie, etylénové fólie, plastové fólie a iné flexibilné materiály vo vysoko presných automatizovaných systémoch vyberania a umiestňovania.
Podporuje aj scenáre ľahkej priemyselnej automatizácie s prísnymi hygienickými požiadavkami.
Kľúčové vlastnosti 5,5-stupňových mechov
Štruktúra typu akordeónu:5,5-stupňové vákuové prísavky s vlnovcom ZP3P-JT sa vyznačujú viacvrstvovým dizajnom vlnovca zosilneným podpornými rebrami, ktoré účinne zabraňujú priľnavosti a zaisťujú hladký chod.

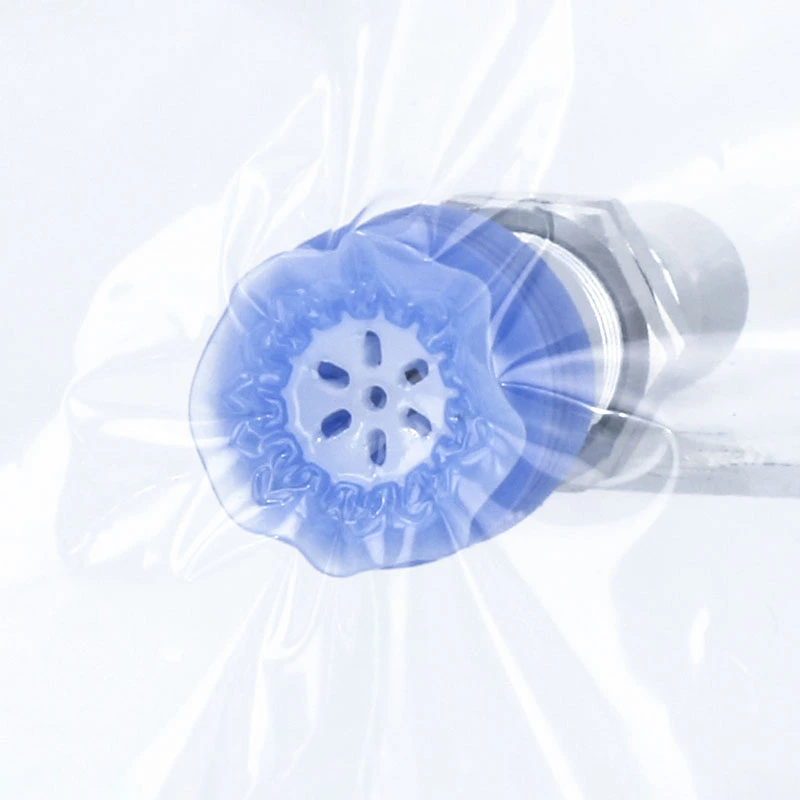

Flexibilná fóliová sukňa:Zabezpečuje tesné utesnenie, znižuje úniky a zabraňuje vráskam.
Labyrintové vákuové kanály:Rozšírte saciu plochu a udržujte podtlakový prietok pre spoľahlivé uchopenie.

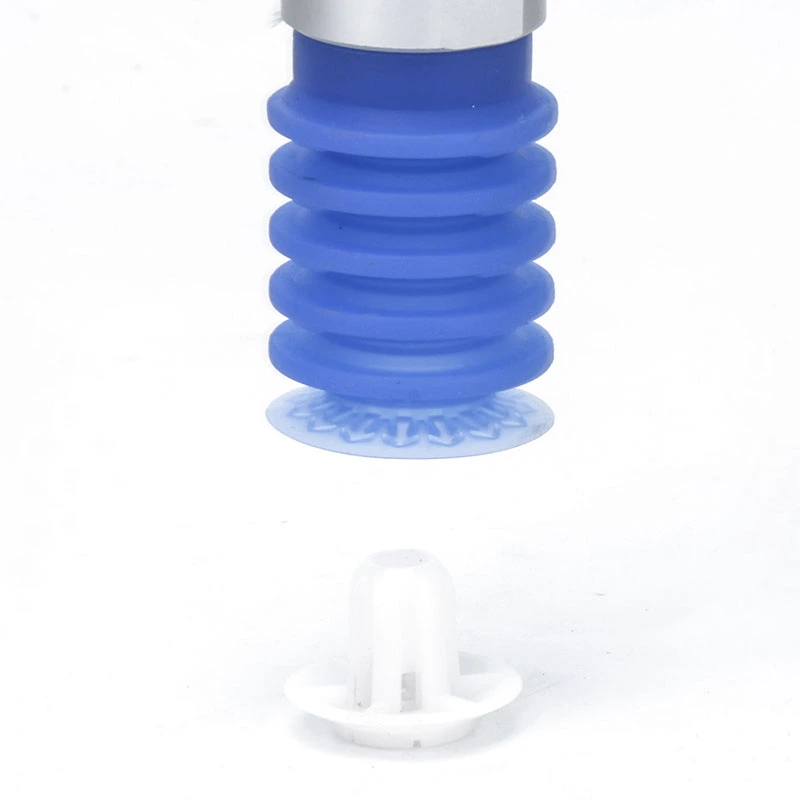

Príloha:Minimalizuje deformáciu misky a vibrácie komponentov počas prevádzky.
Čalúnený zdvih:Kompenzuje výškové rozdiely vo vrecovaných komponentoch.
Filtračné sito z nehrdzavejúcej ocele:Zabraňuje vniknutiu cudzích predmetov a umožňuje ľahké čistenie.
Materiál a konštrukcia
Vyrobené zo silikónu s certifikáciou FDA pre fólie lekárskej kvality.
Modrá silikónová možnosť vhodná pre linky na spracovanie potravín a kozmetické balenie, so schopnosťou detekcie kontaminácie.
Dostupné prílohy
Vodiace nástavce pre lepšiu stabilitu.
Voliteľné nárazníky na zníženie deformácie.
Jedno alebo viacvrstvové konfigurácie založené na potrebách aplikácie.
Dostupné veľkosti
Priemery:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Kompatibilné s automatizovanými systémami pre rôzne priemyselné scenáre a scenáre manipulácie s obrobkami.

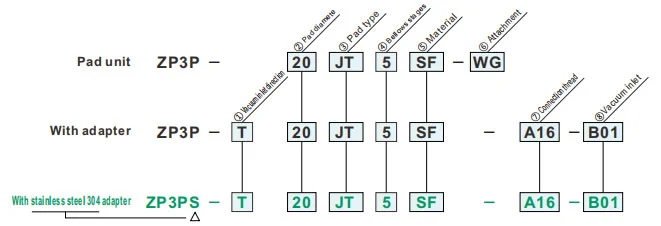

Ako objednať
- Na adsorpčný prenos obrobkov s flexibilným obalom z mäkkej fólie
- Tenkovrstvová sukňa a špeciálne tvarované rebrá
- Prídavné zariadenie, zrýchlenie/spomalenie: adsorpčný prenos možný pri 4G
- Modrá podložka, ľahko rozlíšiteľná vákuová podložka podľa farby počas kontroly kontaminácie
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ②Priemer podložky (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Typ podložky | |
| JT | Typ vlnovca |
| ④ Mechové stupne | |
| 5 | 5,5-stupňový |
| ⑤ Materiál | |
| SF | Silikónová guma |
| ⑥ Príloha | |
| WG | S prílohou |
| ⑦ Pripojovací závit | ⑧ Prívod vákua | Priemer podložky | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | nula | - | Mužský niť |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Žena niť |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mužský niť |
A16 | M16 x 1,0 | Žena niť |
B01 | Rc1/8 | ● | - |
| Jedným dotykom kovanie |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Žena niť |
B02 | 8 mm | - | ● | |
| Jedným dotykom kovanie |
10 | 10 mm | - | ● | |||
Vymeňte prílohu
Špecifikácie
| Rozsah prevádzkových teplôt | - 30 ~ 90 ℃ | |
| Pad | Materiál | Silikónová guma |
| Farba | Modrá | |
| Tvrdosť (Shore A: ± 5°) | A40/S | |
| Príloha | Materiál | Syntetická živica |
| Farba | Biela | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
