Údržba vákuovej podložky: Praktická príručka starostlivosti pre nováčikov v oblasti vákuovej manipulácie

Keď som začínal s pneumatikou, môj nadriadený mi povedal niečo, čo som až po rokoch úplne nedocenil: „Prísavka sa neopotrebuje sama od seba. Len sa zanedbáva, kým nezlyhá.“

Väčšina neúspešnýchvákuové podložkyVidel som, že v obchodoch neboli podriadení tvrdou prácou – boli ignorovaní až do dôchodku. Táto príručka je napísaná pre inžinierov a technikov, ktorí sú noví v manipulácii s vysávaním a chcú, aby ich prísavky fungovali dlhšie s menšou dramatickosťou.

Najprv spoznajte varovné signály

Predtým, ako si vytvoríte rutinu údržby, musíte rozpoznať, kedy niečo nefunguje. Príliš veľa ľudí čaká, kým podložka spadne obrobok, než začnú skúmať. Vtedy je už neskoro.

Sledujte týchto šesť signálov:

• Čas cyklu sa posúva nahor
• Občasné poruchy uchopenia alebo skĺznutie
• Tesniace pery vyzerajú lesklé alebo mastné
• Viditeľné praskliny alebo deformácie na perách
• Po manipulácii sa na obrobkoch začnú objavovať stopy
• Vákuomer ukazuje viac ako 10 % pod hodnotou zaznamenanou pri prvom uvedení do prevádzky

Ktorýkoľvek z nich stačí na zastavenie a preskúmanie. Nečakajte, kým vám odpadnutá časť spríjemní deň.

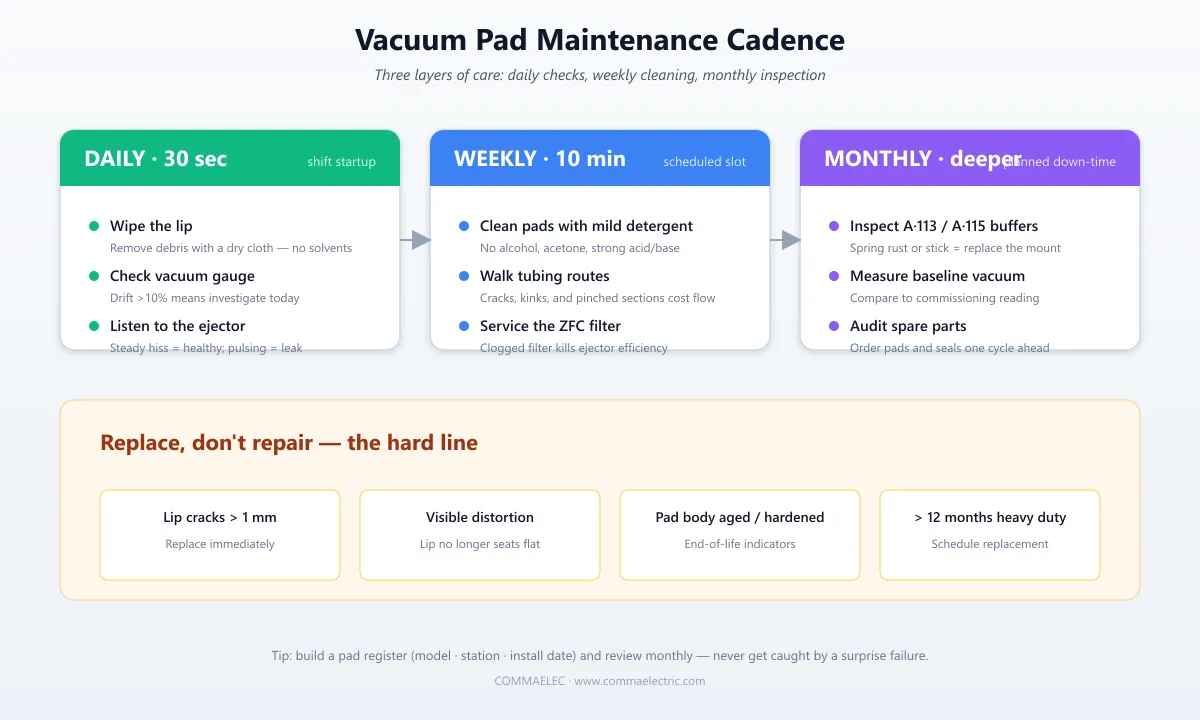

Denne: 30 sekúnd je dosť

Údržba nie je veľký projekt.Najdôležitejšie veci trvajú menej ako minútu.

Pred spustením sa pozrite na peru.Nečistoty z predchádzajúcej zmeny – zvyšky obalov, papierový prach, olejový film, triesky – ničia tesnenie. Utrite čistou suchou handričkou. Vynechajte rozpúšťadlá; stačí suchá handrička.

Pozrite sa na vákuomere. Väčšina nastavení má meradlo blízko vyhadzovača. Zaznamenajte si údaje, keď je systém čerstvo uvedený do prevádzky. Denne porovnávajte. Posun do 5 % je normálny hluk. Viac ako 10 % znamená, že sa niečo zmenilo.

Počúvajte ejector.Zdravý vákuový generátor má trvalé syčanie. Ak je hlasnejší, tlmenejší alebo začne pulzovať, pravdepodobne máte niekde únik alebo upchatý filter.

Tieto tri kontroly spolu trvajú približne 30 sekúnd a počítajú sa ako denná kontrola stavu celého vákuového okruhu.

Týždenne: 10 minút je veľa

Raz týždenne zablokujte pevný slot a prejdite si tento zoznam.

Vyčistite podložky. Umyte teplou vodou a jemným neutrálnym čistiacim prostriedkom.Vyhnite sa alkoholu, acetónu, silným kyselinám a silným zásadám – tie degradujú NBR, silikón, polyuretán a väčšinu elastomérov na molekulárnej úrovni. NBR v niektorých rozpúšťadlách napučiava; silikón v silnej kyseline krehne.

Sušte prirodzene alebo použite nízkotlakovú vzduchovú pištoľ.Nefúkajte vysokotlakovou vzduchovou pištoľou na blízko – zdeformujete tesniaci okraj.

Prejdite sa po trase hadičiek.Hľadajte praskliny, stvrdnutie, zlomy alebo priškripnuté časti. Zovreté potrubie je jednou z najbežnejších tichých porúch v pneumatických systémoch: potrubie, ktoré sa zachytí pod káblovými žľabmi alebo stlačí pohyblivými osami, vo vnútri pomaly vytvára „činkový“ prierez a straty prietoku môžu presiahnuť 30 %.

Vyčistite alebo opravte vákuový filter.Vákuové filtre COMMAELEC série ZFC a inline filtre HFL majú priehľadnú misku. Keď odfarbí, opravte ho. Filter je v podstate pľúca vákuového systému – keď sa zadusí, ejektor pracuje tvrdšie, čerpá viac energie a zomrie mladší.

Mesačne: Trochu dôkladnejšie

Mesačné kontroly idú o úroveň hlbšie.

Skontrolujte pružinové držiaky.Úchyty COMMAELEC A·113 s vnútornou pružinou a A·115 s vonkajšími pružinami pôsobia ako tlmiče medzi robotom a podložkou. Ak vidíte hrdzu, lepenie alebo pružinu, ktorá sa po stlačení nevráti, vymeňte ju. Zlyhaný nárazník umožňuje nárazom prejsť priamo do tesniaceho okraja a toto poškodenie je nezvratné.

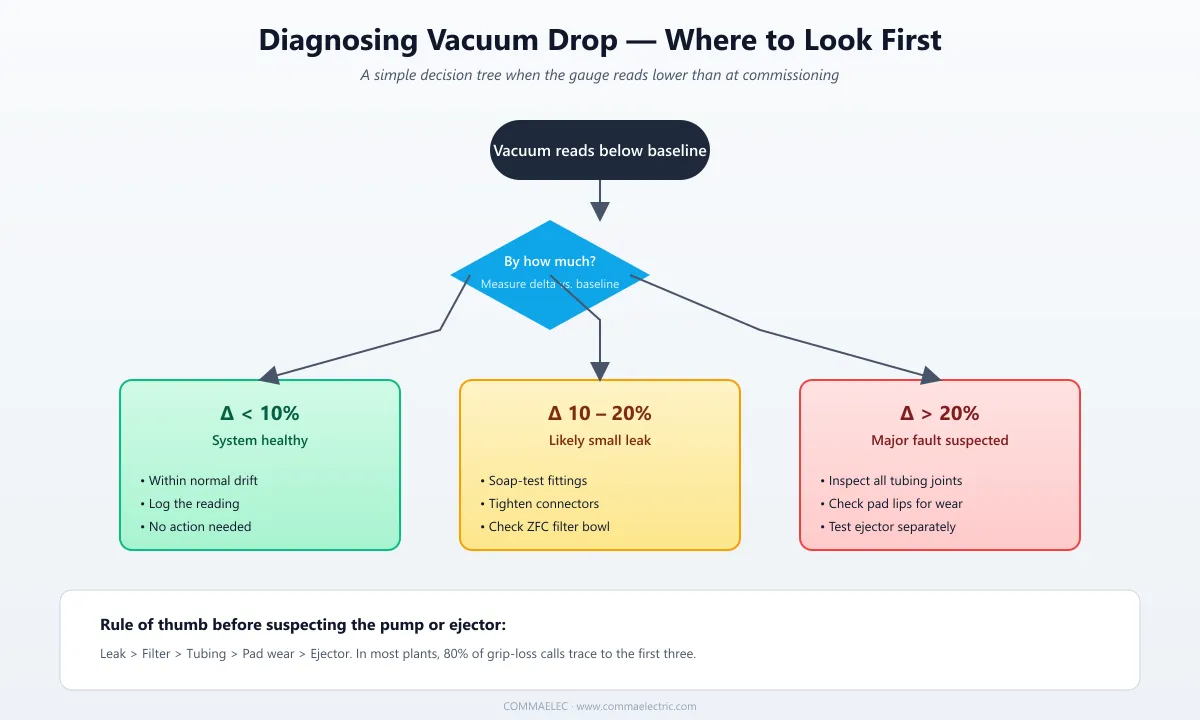

Zmerajte úroveň vákua.Odpojte prísavku od obrobku a odčítajte podtlak na strane ejektora. Porovnajte so základnou líniou, ktorú ste zaznamenali pri uvedení do prevádzky:

• Menej ako 10% pokles → systém zdravý
• pokles o 10–20 % → pravdepodobne malý únik; skontrolujte armatúry
• Viac ako 20 % pokles → skontrolujte hadičky, armatúry, pery a skontrolujte opotrebovanie

Audit náhradných dielov.Telá podložiek zvyčajne vydržia 6 až 12 mesiacov v závislosti od pracovného cyklu. Tesnenia a O-krúžky sa rýchlejšie opotrebúvajú. Vykonajte kontrolu zásob raz za mesiac a objednajte si výmenu mesiac pred potrebou. Videl som, ako sa výrobné linky zastavili kvôli jedinému chýbajúcemu O-krúžku – nedovoľte, aby ste to boli vy.

Kedy by ste mali vymeniť, nie opraviť

Niektoré podmienky znamenajú, že vložka je hotová – nepokúšajte sa ju ošetrovať.

• Praskliny hlbšie ako 1 mm v pere
• Viditeľné skreslenie; pera už nesedí naplocho
• Telo podložky je poškodené, stvrdnuté alebo zostarnuté
• Rovnaká podložka v prevádzke viac ako 12 mesiacov v ťažkej prevádzke

Pokušenie je pretlačiť blok cez „ešte jednu smenu“. Poruchy vákua sú okamžité: v momente, keď sa tesnenie rozbije, diel spadne. Zistite, kde je čiara, a neprekračujte ju, aby ste ušetrili jeden výmenný cyklus.

Tri návyky, ktoré sa oplatí vybudovať

Niektoré posledné zvyky, ak začínate.

Veďte si register. Funguje jednoduchá tabuľka:model podložky, stanica, dátum inštalácie, dátum výmeny. Kontrolujte ho každý mesiac a už nikdy vás neprekvapí náhle zlyhanie.

Odfoťte staré podložky, keď ich vymieňate.Noví technici často nevedia povedať, či je použitá podložka poškodená alebo len použitá. Knižnica fotografií rýchlo vytvorí vašu referenciu.

Zostaňte v kontakte so svojím dodávateľom. COMMAELECvyrába pneumatické vákuové komponenty už viac ako desať rokov. Keď sa dostanete do neznámej situácie, skúsený aplikačný inžinier vám môže ušetriť hodiny hádania.

Vákuová podložkadizajn nie je komplikovaný, ale dosiahnutie dlhej životnosti je o dôsledných malých detailoch. Zabudujte si vyššie uvedené do svalovej pamäte a vaše podložky prežijú tie v zátoke vedľa.

Často kladené otázky

Ako často by som mal vymeniť prísavku?

Typický rozsah je každých 6 až 12 mesiacov. Životnosť skracujú vysokofrekvenčné cykly (viac ako 10 za minútu), zvýšené teploty a mastné prostredie.

Priľnavosť mojej podložky slabne – zlyhá vákuová pumpa?

Nie nevyhnutne. Skontrolujte netesnosti, skontrolujte filter, skontrolujte hadičky a až potom podozrievajte čerpadlo. Väčšina strát priľnavosti sa týka prvých troch.

Na perách je olej, ktorý sa nezmýva. Čo teraz?

Namočte asi na päť minút do teplej vody s neutrálnym čistiacim prostriedkom a potom jemne utrite mäkkou handričkou. Pre odolné zvyšky funguje malé množstvo izopropylalkoholu, ale vyhnite sa drsným rozpúšťadlám.
