Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).
Kompaktné vákuové prísavky ZP3
Továreň Commaelec udržiava rozsiahly inventár pripravený na odoslanie a ponúka vysokokvalitné možnosti v oblasti gumy, silikónu a špecializovaných materiálov – vrátane antistatických variantov. Kompaktné vákuové prísavky ZP3 majú rozsah priemerov od 1,5 mm do 16 mm; tieto miniatúrne komponenty sú starostlivo navrhnuté špeciálne pre elektronický priemysel.
Kliknite a spustite výber
》Späť na informácie o produkte

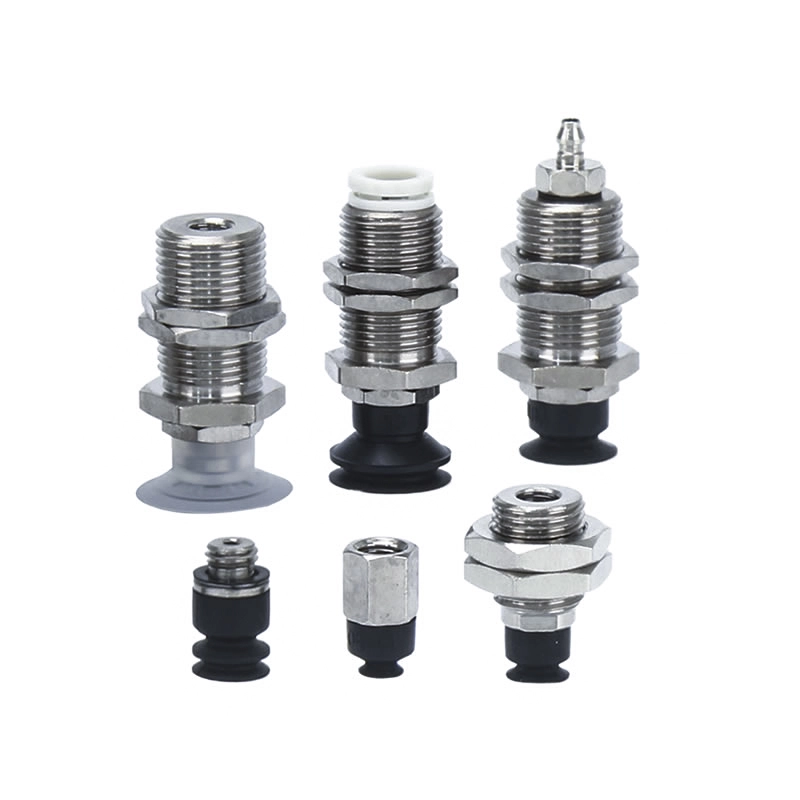

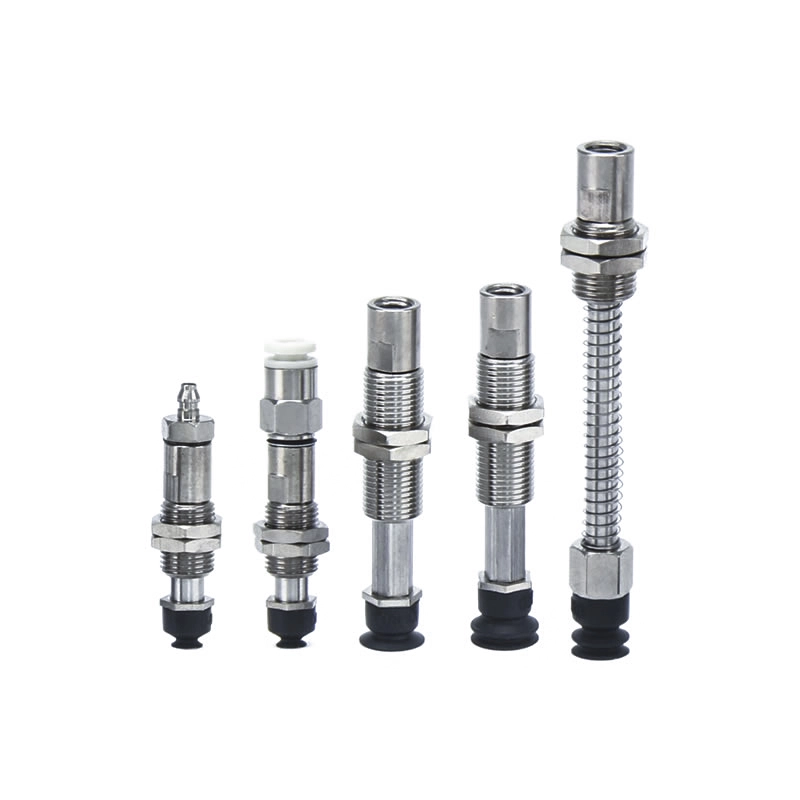

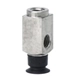

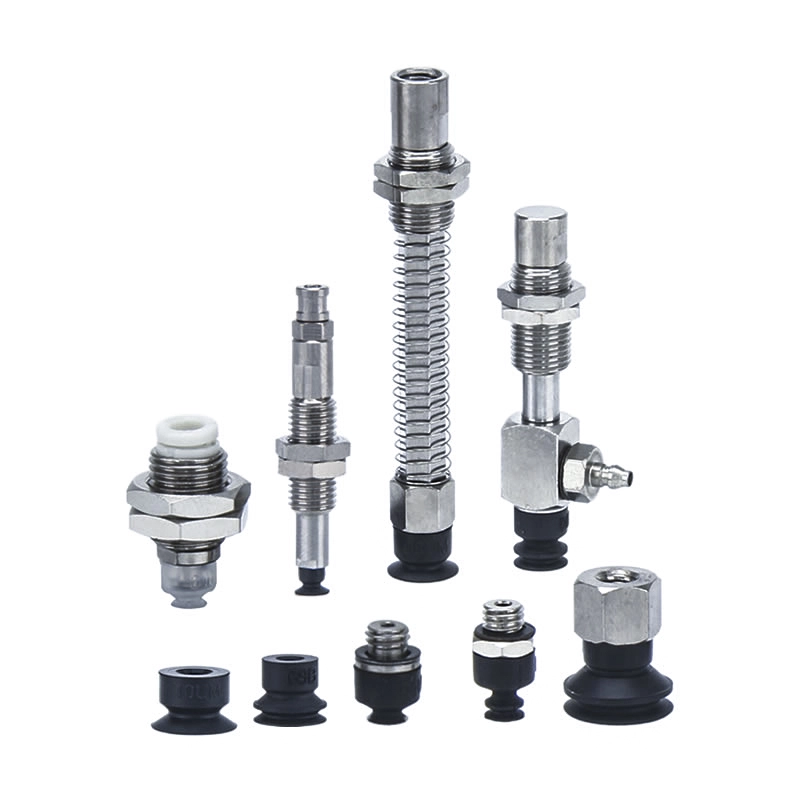

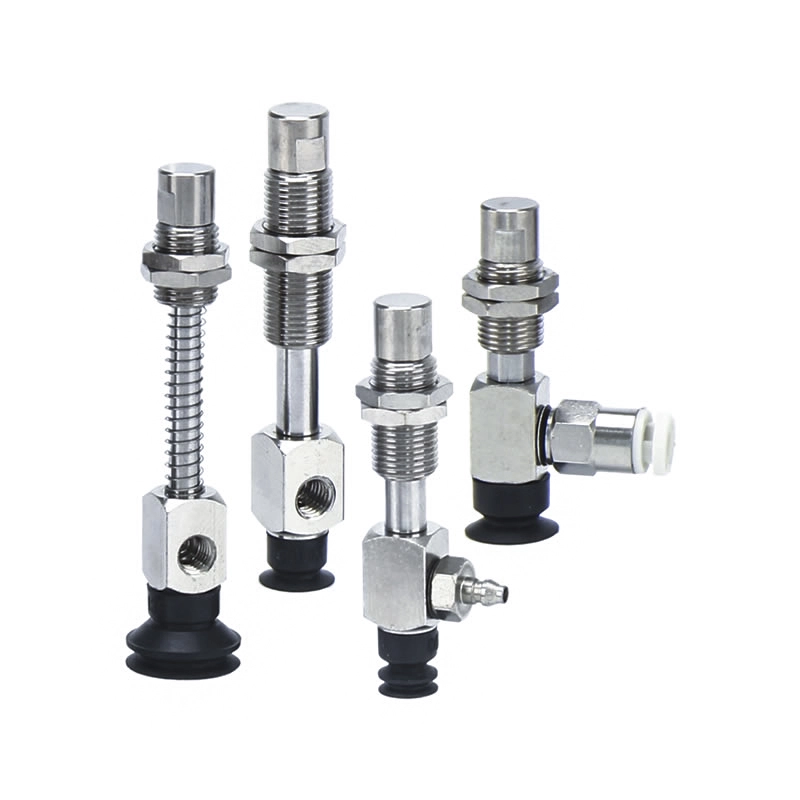

Kompaktné vákuové prísavky ZP3
Kompaktná vákuová podložka radu ZP3
Séria ZP3-T s adaptérom na kompaktné vákuové podložky
Séria ZP3-T s vyrovnávacími kompaktnými vákuovými podložkami
Séria ZP3-Y s adaptérom na kompaktné vákuové podložky
Séria ZP3-Y s vyrovnávacími kompaktnými vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj

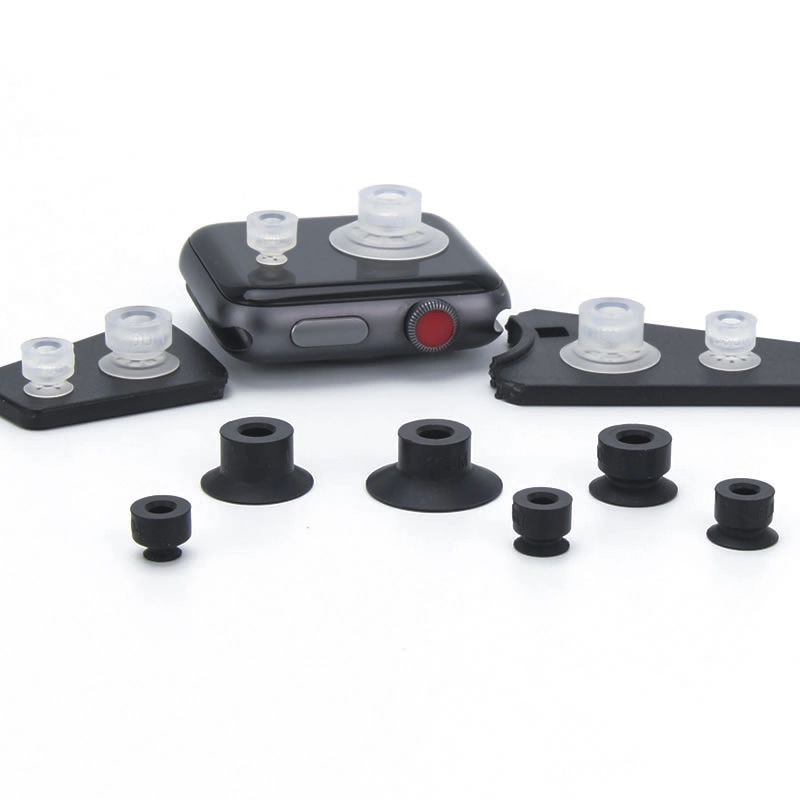

Kompaktné vákuové prísavky ZP3 sú špeciálne navrhnuté pre elektronický priemysel a poskytujú presné a spoľahlivé uchopenie malých alebo jemných komponentov. S priemerom od 1,5 mm do 16 mm sa bezproblémovo integrujú do automatizovaných výrobných a robotických systémov.
FAQ
Čo sú typické aplikácie?
Manipulácia s malými elektronickými súčiastkami a doskami plošných spojov.
Preprava presných kovových dielov a lítiových batériových článkov.
Integrácia do robotických montážnych liniek pre rýchle a opakovateľné operácie vyberania a umiestňovania.
Čo je séria ZP3P?
Vysokovýkonný variant ZP3 určený pre automatizáciu vysokých cyklov.
Ponúka rôzne veľkosti, tvary a materiálové možnosti, ktoré spĺňajú rôzne priemyselné potreby uchopenia.
Aký je rozdiel medzi ZP3 a ZP3-T?
ZP3:Štandardná kompaktná vákuová nádoba pre presnú manipuláciu.
ZP3-T:Vylepšené pre vysokoteplotné alebo chemicky citlivé prostredia pomocou špeciálnych materiálov.
Kľúčové vlastnosti dizajnu
Kompaktná veľkosť pre úzky inštalačný priestor.
Flexibilné smery prívodu vákua (vertikálne a bočné).
Voliteľné adaptéry, držiaky nárazníkov a príslušenstvo z nehrdzavejúcej ocele.
Navrhnuté pre stabilnú priľnavosť a minimálnu stratu vákua.
Aké materiály sú k dispozícii?
Vysoko kvalitná guma a silikón.
Antistatické varianty pre elektroniku.
Nerezové príslušenstvo pre lítiové batérie.
Aký tvar podložky by som mal použiť?
Ploché:Pre hladké, rovné povrchy.
Mech alebo hlboký:Pre nerovné, mierne deformované alebo štruktúrované komponenty.
Vlastné tvary:Kompaktné vákuové prísavky ZP3 je možné prispôsobiť tak, aby vyhovovali špecifickým požiadavkám obrobku a požiadavkám automatizovaného integračného systému.

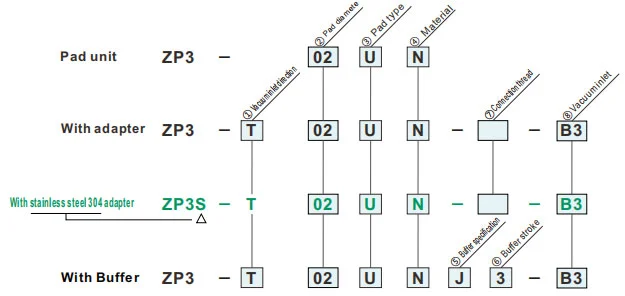

Ako objednať
| ① Smer vstupu vákua | ⑦ Pripojovací závit | ⑧ Prívod vákua | |||||
| T | Vertikálne |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Bočné |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Priemer podložky (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Typ podložky | |
| U | Plochý |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| J | Otáčanie |
| K | Neotáčavé |
| ⑥ Zdvih vyrovnávacej pamäte | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Pripojovací závit | |
| A6 | M6x0,75 (vonkajší závit) |
| B3 | M3x0,5 (vnútorný závit) |
| ⑧ Prívod vákua | |
| A3 | M3x0,5 (vonkajší závit) |
| A4 | M4x0,7 (Vonkajší závit) |
| B3 | M3x0,5 (vnútorný závit) |
| 04 | ø4 (uchytenie jedným dotykom) |
| U2 | ø2 (objímka s protihrotom) |
| U4 | ø4 (objímka s protihrotom) |
Reaktívna sila pružiny
| Typ podložky | Špecifikácia pufra | Zdvih nárazníka (mm) | Pripojovací závit | Uťahovací moment ±5 % [N·m] |
Reaktívna sila pružiny[N] | |
| Pri 0 zdvihu | Pri plnom zdvihu | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Montážne rozmery adaptéra |
|
Priemer podložky: ø4 ~ø8
|
|
Priemer podložky: ø10 ~ø16
|
| ① Smer vstupu vákua | ⑦ Pripojovací závit | ⑧ Prívod vákua | ||
| T | Vertikálne |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Bočné |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Priemer podložky (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Typ podložky | |
| UM | Ploché s drážkou |
| B | Mechy |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
|
⑤ Špecifikácia vyrovnávacej pamäte
⑥ Zdvih nárazníka (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Otáčanie | ● | ● | ● | — | — |
| JB | Rotujúce (s puzdrom) | — | — | — | ● | ● |
| K | Neotáčavé | ● | ● | ● | ● | ● |
| ⑦ Pripojovací závit | |
| A10 | M10x1 (vonkajší závit) |
| A12 | M12x1 (Vonkajší závit) |
| B5 | M5x0,8 (vnútorný závit) |
| ⑧ Prívod vákua | |
| A4 | M4x0,7 (Vonkajší závit) |
| A5 | M5x0,8 (Vonkajší závit) |
| H5 | M5x0,8 (Vonkajší závit) |
| B4 | M4x0,7 (vnútorný závit) |
| B5 | M5x0,8 (vnútorný závit) |
| 04 | ø4 (upevnenie jedným dotykom) |
| 06 | ø6 (upevnenie jedným dotykom) |
| U2 | ø2 (objímka s protihrotom) |
| U4 | ø4 (objímka s protihrotom) |
| U6 | ø6 (objímka s protihrotom) |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
U
Plochý
| Model | øA | øB | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Referenčný model: ZP3-015UGN
Montážne rozmery adaptéra
UM
Ploché s drážkou
| Model | øA | øB | øC | øD | E | Y | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Referenčný model: ZP3-04UMGN
B
Mechy
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Referenčný model: ZP3-04UMGN
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
| Typ podložky | Priemer podložky (mm) | Aplikácia | Typické povrchy a tvary obrobkov | |||||||
| Plochý | Zamával | Šikmé | Rôzne výšky | Konvexné | Olejový | |||||
|
|
|
|
|
|
|||||
| Kompaktný P ad | ploché (U) |
|
ø1,5~ø3,5 | Na adsorpciu obrobkov s rovným a nedeformovaným povrchom | ⚪ | X | X | X | X | X |
| Ploché s drážkou (UM) |
|
ø4~ø16 | Pre obrobok, ktorý sa pravdepodobne deformuje | ⚪ | X | X | X | X | △ | |
| Mechy (B) |
|
ø4~ø16 | Na adsorpciu obrobkov so šikmým povrchom | ⚪ | △ | ⚪ | X | △ | X | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
