Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

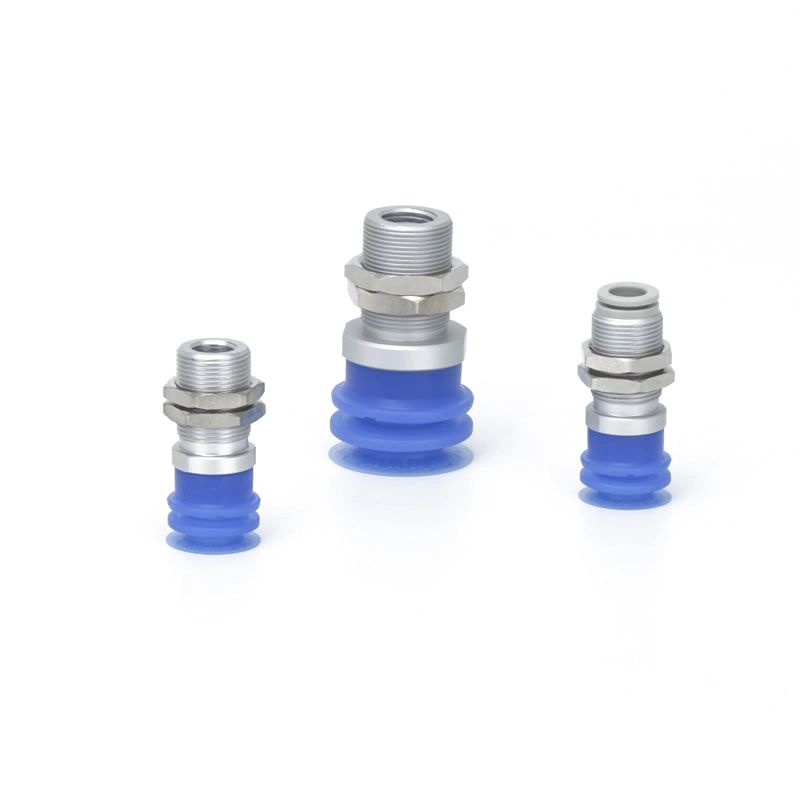

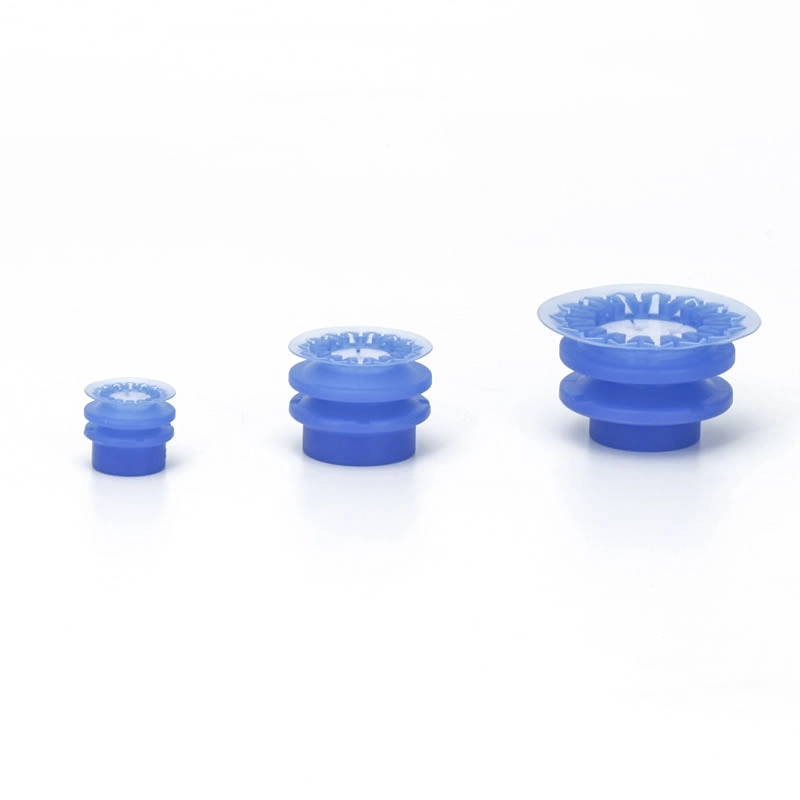

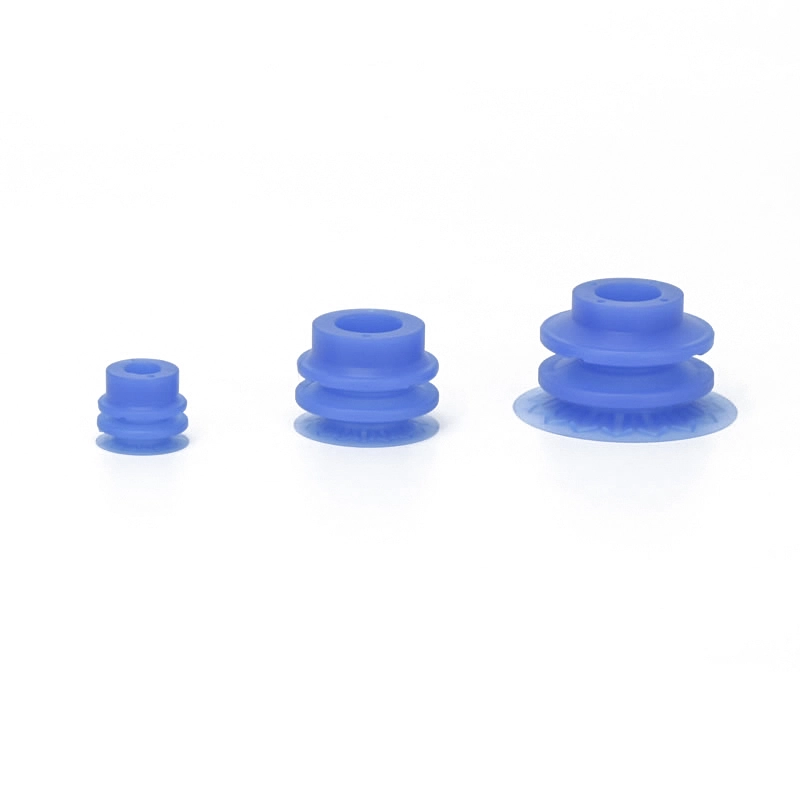

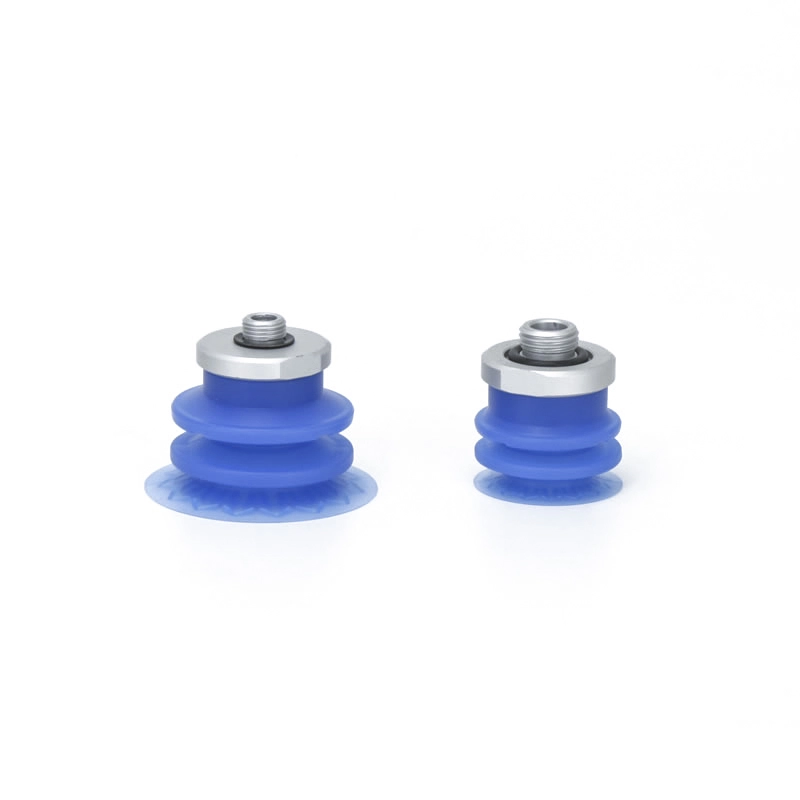

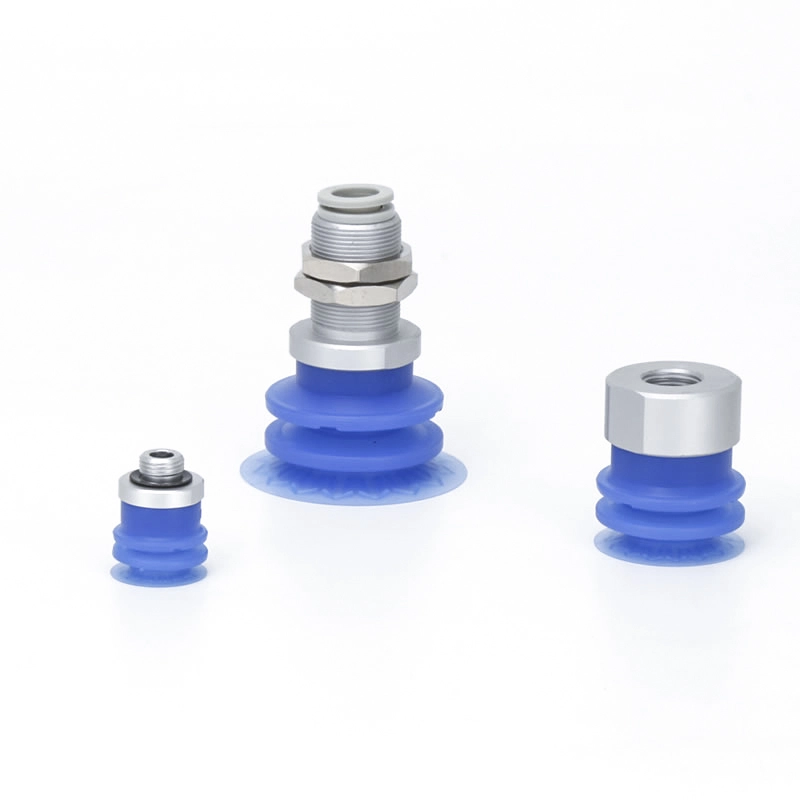

Vákuové prísavky vlnovcové 2,5-stupňové ZP3P-JT
Pre vlnovcové 2,5-stupňové vákuové prísavky ZP3P-JT sú špecializované na vysoko presnú manipuláciu s tenkými, flexibilnými a ľahko deformovateľnými materiálmi. Široko sa používajú v automatizovaných baliacich linkách na potravinárske, medicínske a spotrebné produkty, umožňujú stabilné uchytenie fóliových vrecúšok, plastových fólií a mäkkých obalov. S flexibilným tesniacim okrajom a hygienickými silikónovými materiálmi zaisťujú konzistentnú priľnavosť, znižujú deformáciu a podporujú čistú a efektívnu prevádzku v prostredí vysokorýchlostnej automatizácie.
Kliknite a spustite výber
》Späť na informácie o produkte
Vákuové prísavky vlnovcové 2,5-stupňové ZP3P-JT
2,5-stupňová vákuová podložka série ZP3P
Séria ZP3P-T s 2,5-stupňovými vákuovými podložkami s adaptérom
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Kľúčové výhody vlnovcových 2,5-stupňových vákuových prísaviek ZP3P-JT
Optimálne prispôsobenie a flexibilita:Štruktúra vlnovcového typu a pružná obruba sa prispôsobia nerovným alebo zakriveným povrchom fólie a zaisťujú bezpečné uchopenie.
Vynikajúci tlmiaci účinok:Akordeónový dizajn absorbuje vibrácie počas vysokorýchlostných operácií, čím znižuje deformáciu filmu.
Kompenzácia výšky:Viacstupňové vrstvy umožňujú manipuláciu s fóliami rôznych hrúbok bez straty sania.
Znížené poškodenie/značenie:Mäkký silikón a špeciálne sukne chránia jemné obaly a zabraňujú vráskam, roztrhnutiu alebo škvrnám.
Všestranná manipulácia s materiálom:Vhodné pre potravinárske, medicínske a kozmetické baliace fólie, ako aj tenké plastové a etylénové fólie.
Zjednodušený dizajn:Jednovrstvové alebo viacvrstvové konfigurácie podporujú jednoduchú inštaláciu a integráciu do automatizovaných systémov vyberania a umiestňovania.
FAQ
Na čo sa používa séria ZP3P-JT?
2,5-stupňové vákuové prísavky Bellows ZP3P-JT sa používajú na manipuláciu s flexibilnými fóliami a tenkými, deformovateľnými materiálmi. Široko sa používajú v potravinových a medicínskych obaloch, vrátane nápojových vrecúšok, práškových vrecúšok a farmaceutických obalov, ako aj pri logistickom triedení a automatizovanom spracovaní filmov.
Existuje možnosť znížiť deformáciu vrecka?
Áno, flexibilná tesniaca obruba a optimalizovaná štruktúra rebier pomáhajú rovnomerne rozložiť tlak
Minimalizuje pokrčenie, presakovanie a deformáciu počas manipulácie
Aké sú kľúčové vlastnosti prísavky ZP3P-JT?
2,5-stupňové vákuové prísavky s vlnovcami ZP3P-JT sú vybavené 2,5-stupňovou vlnovcovou štruktúrou, ktorá ponúka kombináciu flexibility a schopnosti tlmiť nárazy. Jeho sukňa obsahuje zosilnený rebrový dizajn, ktorý účinne zvyšuje tesniaci výkon a stabilitu. Plochá sacia plocha zaisťuje bezpečné uchopenie tenkovrstvových materiálov, zatiaľ čo jednotka podporuje zrýchlenie až 4G, čím účinne potláča vibrácie a deformácie.
Sú vhodné pre vysokorýchlostné aplikácie?
Áno, určené pre vysokorýchlostné automatizované výrobné linky
Stabilný výkon pri rýchlom zrýchlení/spomalení (až 4G)
Ideálne pre rýchle operácie vyberania a umiestňovania a balenia

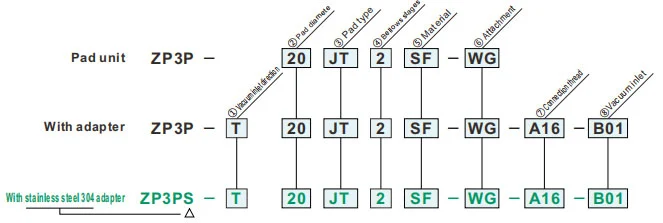

Ako objednať
- Na adsorpčný prenos obrobkov s flexibilným obalom z mäkkej fólie
- Tenkovrstvová sukňa a špeciálne tvarované rebrá
- Plochý nástavec na redukciu vrások
- Modrá podložka, ľahko rozlíšiteľná vákuová podložka podľa farby počas kontroly kontaminácie
Špecifikácie
| Rozsah prevádzkových teplôt | - 30 ~ 90 ℃ | |
| Pad | Materiál | Silikónová guma |
| Farba | Modrá | |
| Tvrdosť (Shore A: ± 5°) | A40/S | |
| Príloha | Materiál | Syntetická živica / nehrdzavejúca oceľ |
| Farba | Biela | |
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ②Priemer podložky (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Typ podložky | |
| JT | Typ vlnovca |
| ④ Mechové stupne | |
| 2 | 2,5-stupňový |
| ⑤ Materiál | |
| SF | Silikónová guma |
| ⑥ Príloha | |
| nula | Bez prílohy |
| W | Upevnenie s veľkým otvorom |
| WF | Plochý nástavec |
| WM | Sieťový nástavec |
| WG | Porézne uchytenie |
| ⑦ Pripojovací závit | ⑧ Prívod vákua | Priemer podložky | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | nula | - | Mužský niť |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Žena niť |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mužský niť |
A16 | M16 x 1,0 | Žena niť |
B01 | Rc1/8 | ● | - |
| Jedným dotykom kovanie |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Žena niť |
B02 | 8 mm | - | ● | |
| Jedným dotykom kovanie |
10 | 10 mm | - | ● | |||
| Príloha | W | WF | WM | WG | |
| Obrázok časti |
|
|
|
|
|
| Popis | Rozšírená veľkosť otvoru na zabezpečenie prietoku sania Kompatibilné s vákuovými dúchadlami |
Na redukciu vrások Pre tenké obrobky s malou deformáciou Sací otvor je utesnený plochým povrchom, aby sa zabránilo nasávaniu obrobku Obmedzuje pohyb obruby a znižuje poškodenie obrobku |
Zabraňuje vniknutiu cudzích látok do potrubia Jednoduchá kontrola upchatia a ľahké čistenie Znížená frekvencia výmeny vložiek sacieho filtra | - | |
| Číslo dielu | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
