Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

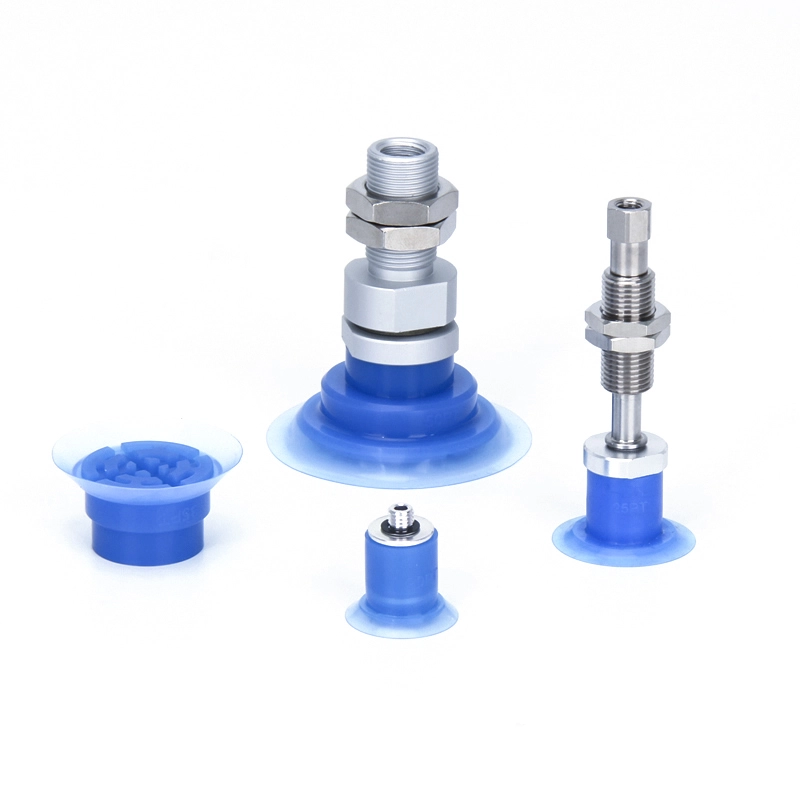

Pre filmové adsorpčné vákuové prísavky ZP3P-PT
Na adsorpciu fólie sú vákuové prísavky ZP3P-PT určené na manipuláciu s flexibilnými fóliami a tenkými materiálmi v automatizovaných systémoch. Ideálne pre potravinárske a medicínske obaly, zaisťujú nepokrčené a nepriepustné uchytenie vreciek a fólií. So silikónom FDA, flexibilnými tesniacimi lemami a silnou priľnavosťou podporujú precíznu manipuláciu v baliacich linkách, logistike a odvetviach kritických z hľadiska hygieny.
Kliknite a spustite výber
》Späť na informácie o produkte
Pre filmové adsorpčné vákuové prísavky ZP3P-PT

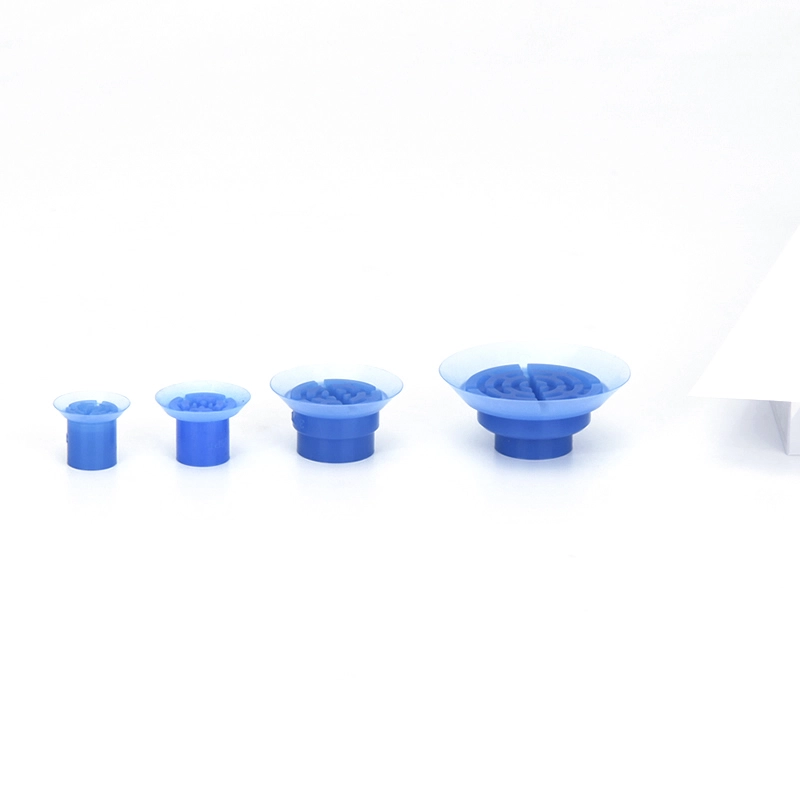

Jednotka vákuovej podložky série ZP3P

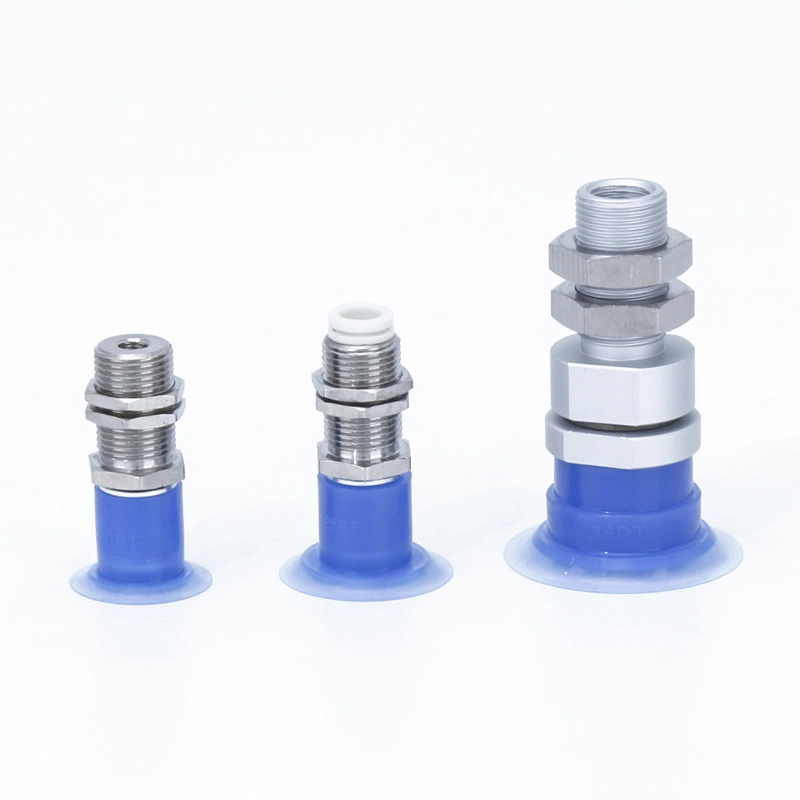

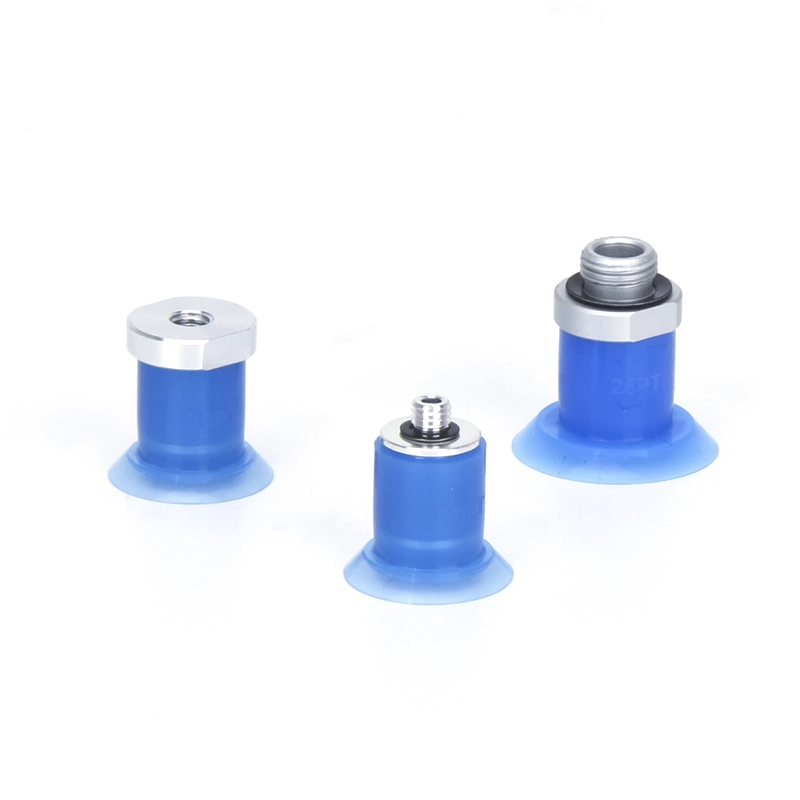

Séria ZP3P-T s adaptérovými vákuovými podložkami

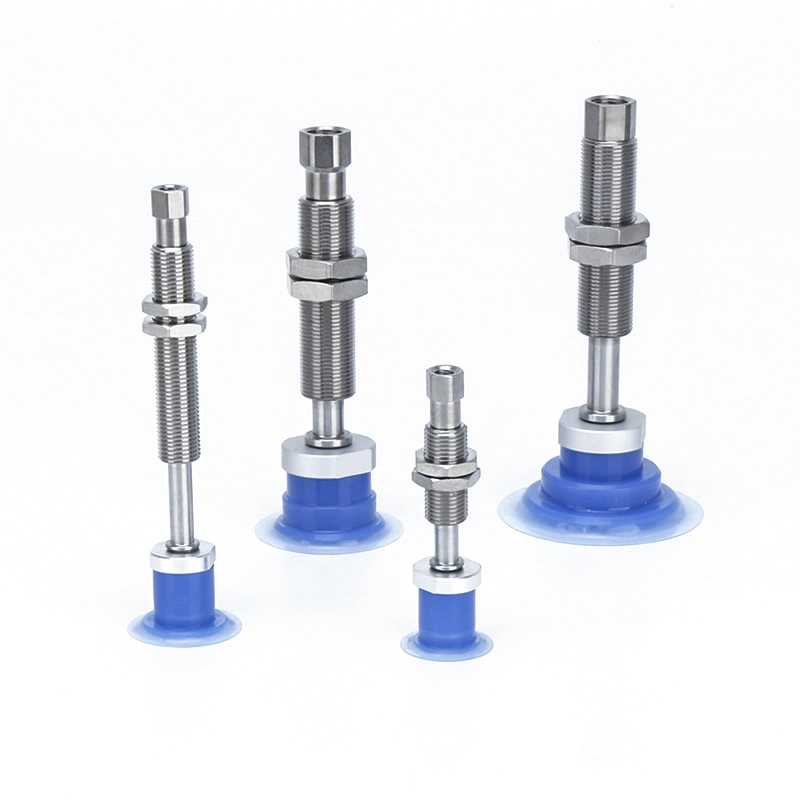

Séria ZP3P-T s vyrovnávacími vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Aplikácie vákuových prísaviek na adsorpciu fólie ZP3P-PT
Balenie potravín a liečiv
Určené na manipuláciu s tekutými a práškovými obalmi
Vhodné pre vrecká na nápoje, balíčky omáčok, vrecká na sušené mlieko a vrecká na múku
Špeciálna tesniaca obruba zaisťuje pevné priľnutie bez vrások alebo presakovania
Lekárske obalové riešenia
Používa silikónové materiály triedy FDA pre vysoké hygienické požiadavky
Ideálne pre infúzne vaky a farmaceutické plastové obaly
Podporuje automatizované procesy triedenia a balenia
Spracovanie tenkého filmu a flexibilného materiálu
Manipuluje s potravinovou fóliou, fóliou na balenie potravín a nafukovacími vakmi
Umožňuje operácie, ako je otváranie vrecka, balenie fólie a prenos
Flexibilný okraj sukne zaisťuje stabilné utesnenie na mäkkých povrchoch
Kľúčové vlastnosti vákuových prísaviek na adsorpciu fólie ZP3P-PT
Optimalizované pre flexibilné materiály
Navrhnuté pre tenké vrstvy a deformovateľné obrobky
Udržuje stabilné sanie aj na ľahkých, mäkkých materiáloch
Vylepšený tesniaci výkon
Špeciálna štruktúra sukne zlepšuje vzduchotesnosť a stabilitu kontaktu
Znižuje únik vákua počas vysokorýchlostnej automatizácie
Možnosti hygienického materiálu
Modrý silikónový materiál podporuje detekciu kontaminácie
Vhodné pre potravinársky, kozmetický a farmaceutický priemysel
Priemyselná kompatibilita
Vákuové prísavky ZP3P-PT na adsorpciu fólie sú kompatibilné s:
Automatizované baliace linky
Logistické triediace systémy (napr. manipulácia s taškami kuriérom)
Automatizácia skladu elektronického obchodu
Procesy balenia elektronických komponentov
Sú obzvlášť účinné pre vysoko presné systémy vyberania a umiestňovania, ktoré manipulujú s tenkými, flexibilnými materiálmi.
Ďalšie výhody
Vhodné pre etylénové fólie, plastové fólie a flexibilné obalové materiály
Podporuje ľahkú priemyselnú automatizáciu s prísnymi hygienickými požiadavkami
Zaisťuje bezpečnú manipuláciu bez poškodenia alebo deformácie obrobku

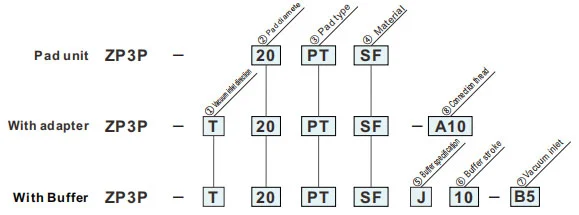

Ako objednať
- Dobré pre aplikácie na balenie fólií
- Modrá podložka
- Znížený únik
- Redukcia vrások na tenkých obrobkoch (film, vinyl atď.) počas adsorpcie
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ②Priemer podložky (mm) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Typ podložky | |
| PT | Typ tenkej sukne |
| ④Materiál | |
| SF | Silikónová guma |
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| J | Otáčanie |
| K | Neotáčavé |
| ⑥ Zdvih vyrovnávacej pamäte | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑦ Prívod vákua | ø20,ø25 | ø35,ø50 | ||
| Ženské vlákno | B5 | M5 × 0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| Jednodotykové kovanie | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Ozubená montáž | N4 | Nylonová hadica ø4 | ● | 一 |
| U4 | Mäkká hadica ø4 | ● | 一 | |
| N6 | Nylonová hadica ø6 | ● | ● | |
| U6 | Mäkká hadica ø6 | ● | ● | |
| ⑧Vlákno pripojenia | ø20,ø25 | Ø35,ø50 | ||
| Samec závit | A5 | M5x0,8 | ● | — |
| A10 | M10x1 | 一 | ● | |
| A12 | M12 x 1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| Ženské vlákno | B5 | M5x0,8 | ● | 一 |
| B8 | M8 x 1,25 | 一 | ● | |
| Samec závit | A12-B5 | M12x1 | ● | 一 |
| A12-06 | M12x1 | ● | 一 | |
| AL14 | M14×1 | 一 | ● | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
