Oválne vákuové prísavky ZP2
Ako popredný čínsky výrobca ponúka naša továreň prispôsobené oválne vákuové prísavky ZP2 pre štíhle obrobky v stiesnených priestoroch. Toto riešenie priamo od dodávateľa, dostupné v 12 špecifikáciách (napr. 3,5 × 7 až 8 × 30 mm), zaisťuje rovnomerný tlak a stabilitu uchopenia. S voliteľnými 6-50 mm nárazníkmi a antistatickými materiálmi je ideálny pre PCB, batérie a vysokorýchlostné baliace linky.
Kliknite a spustite výber
》Späť na informácie o produkte

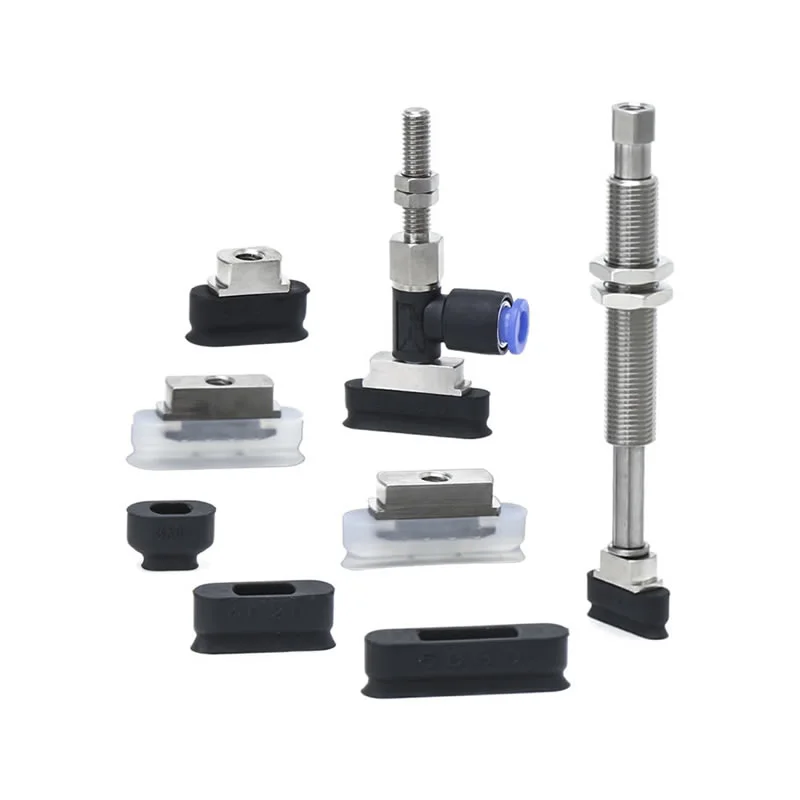

Oválne vákuové prísavky ZP2

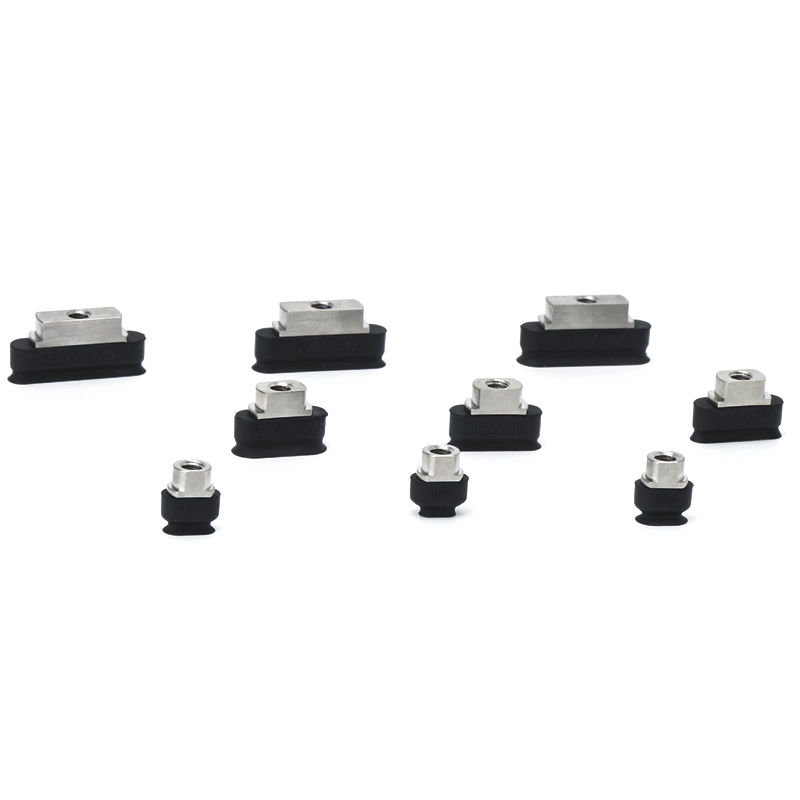

Jednotka oválnej vákuovej podložky série ZP2

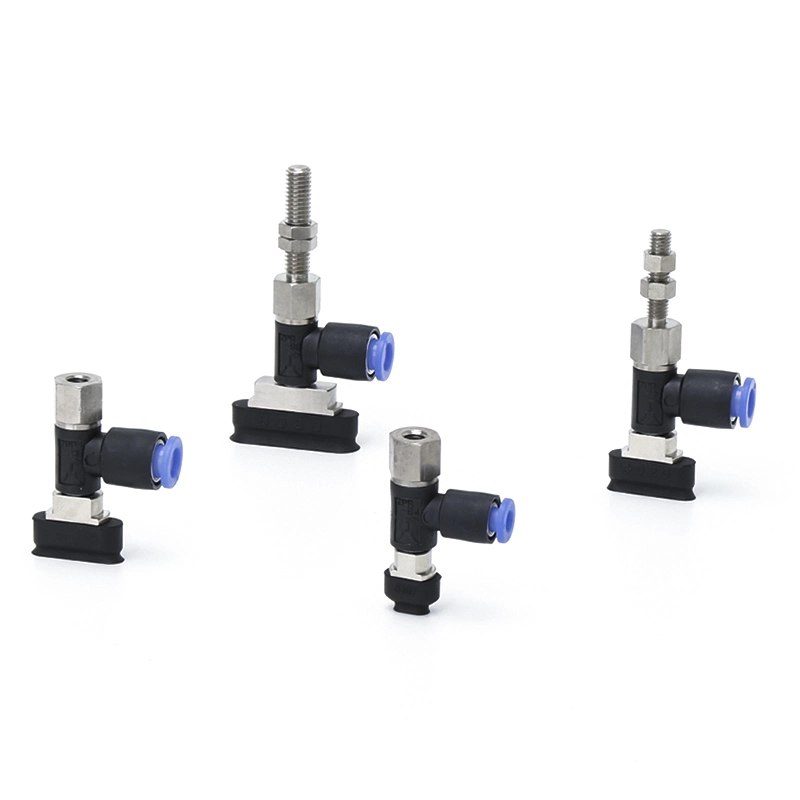

Séria ZP2-T s oválnou vákuovou podložkou s adaptérom

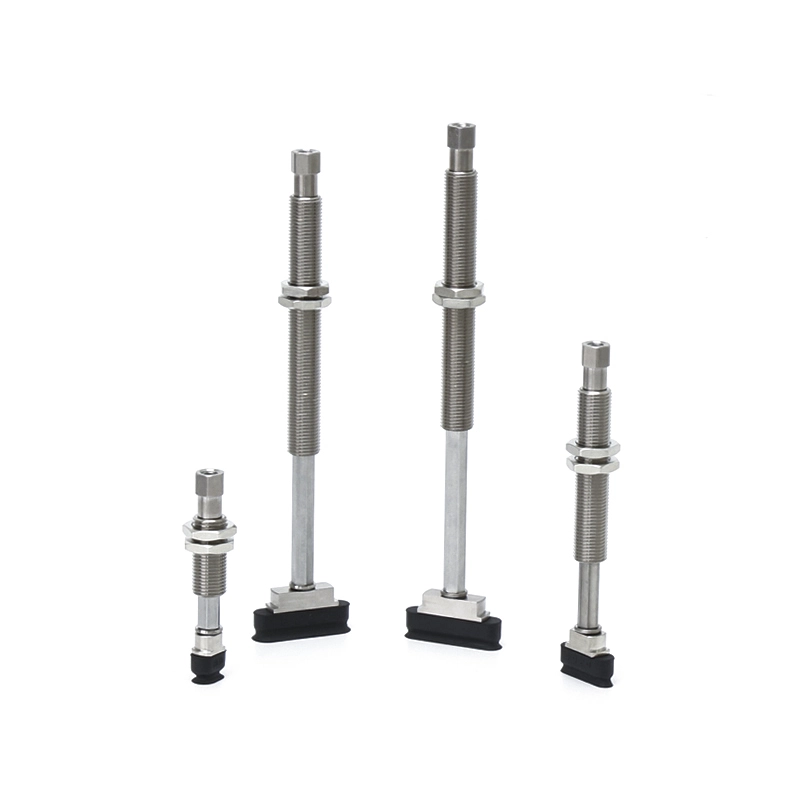

Séria ZP2-T s vyrovnávacou oválnou vákuovou podložkou
Séria ZP2-R s oválnou vákuovou podložkou s adaptérom

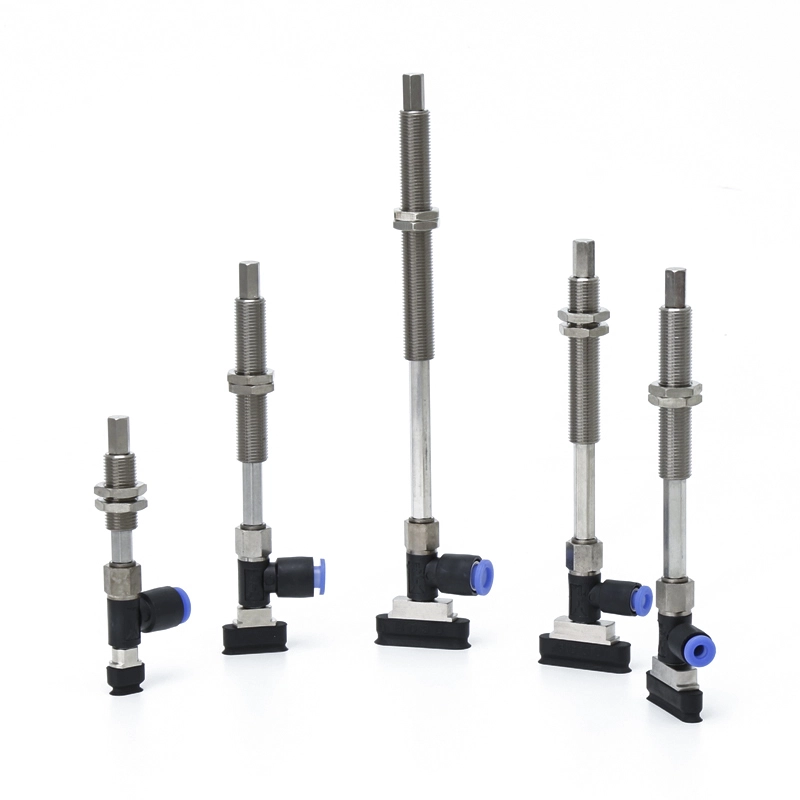

Séria ZP2-R s vyrovnávacou oválnou vákuovou podložkou
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Ako popredný čínsky výrobca poskytuje naša továreň prispôsobené riešenia oválnych vákuových prísaviek ZP2 prispôsobené prísnym požiadavkám elektronického a automobilového sektora. Či už ste veľkoobjemový dodávateľ alebo koncový užívateľ, naša oválna séria ZP2 poskytuje spoľahlivosť potrebnú na presnú manipuláciu.
Kľúčové technické vlastnosti a špecifikácie
1. Široký rozsah špecifikácií
Aby sme zaistili dokonalé prispôsobenie každému štíhlemu obrobku, ponúkame 12 štandardných špecifikácií pre oválne vákuové prísavky ZP2:
Kompaktné rozmery:3,5×7, 4×10, 5×10, 6×10 mm.
Stredné dĺžky:4×20, 5×20, 6×20, 8×20 mm.
Rozšírený dosah:4×30, 5×30, 6×30, 8×30 mm.
2. Špecifická materiálová dokonalosť
Používame vysokokvalitné materiály, ktoré zodpovedajú vášmu pracovnému prostrediu:
Vysoko kvalitný silikón a NBR:Pre univerzálne a vysokoteplotné úlohy.
Antistatické (ESD) materiály:Nevyhnutné pre manipuláciu s DPS a polovodičmi.
Celonerezové príslušenstvo:Špecializované konfigurácie optimalizované pre priemysel lítiových batérií.
Hlavné výhody a hlavné výhody
Optimalizované pre stiesnené priestory:Úzky profil oválnych vákuových prísaviek ZP2 umožňuje zber s vysokou hustotou na preplnených DPS alebo úzkych profiloch balenia, kde sa kruhové misky jednoducho nezmestia.
Vylepšená stabilita uchopenia:Predĺžená sacia plocha poskytuje väčšiu "stopu" na štíhlych predmetoch, ako sú rúrky alebo tesniace pásy, čím sa výrazne znižuje riziko naklonenia alebo kĺzania obrobku.
Flexibilná inštalácia:Podporuje vertikálne aj bočné vákuové prívody. Každý pohár môže byť spárovaný s adaptérom alebo držiakom nárazníka (6 mm – 50 mm zdvih), aby sa zmiernil dopad na krehké povrchy.
Priame dodávky z výroby:Naša továreň so sídlom v Číne udržiava veľké množstvo produktov na sklade, čím zabezpečuje krátke dodacie lehoty a konkurencieschopné ceny pre globálne obstarávanie.
Typické aplikačné scenáre
Elektronika a polovodiče:Montáž PCB, výroba flexibilných dosiek plošných spojov a umiestnenie elektród batérie.
Automobilové diely:Oválne vákuové prísavky ZP2 sa často používajú na manipuláciu a montáž tesniacich pásikov, podlhovastých ozdobných dielov a plastových profilov.
Balenie a logistika:Vysokorýchlostné označovanie, uzatváranie kartónov a triedenie podlhovastých balíkov.

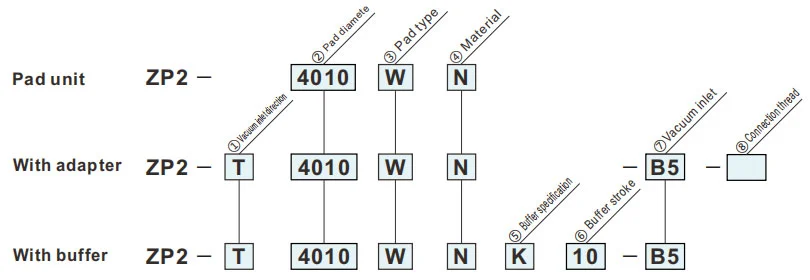

Ako objednať
- Pre obrobky s obmedzeniami na adsorpčnom povrchu.
| ① Smer vstupu vákua | ⑦ Prívod vákua | ⑧Vlákno pripojenia | ||
| T | Vertikálne |
|
B5 |
— |
|
B50406 |
— | ||
| R | Bočné |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ② Veľkosť podložky | |
| 3507 | 3,5 x 7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③Typ podložky | |
| W | Oválny |
| ⑦ Prívod vákua | |
| B5 | M5x0,8 (samica) |
| 04 | ø4Nasadenie jedným dotykom |
| 06 | ø6Nasadenie jedným dotykom |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| K | Neotáčavé |
| ⑥ Zdvih vyrovnávacej pamäte | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Vlákno pripojenia | |
| A5 | M5x0,8 (samec) |
| B5 | M5x0,8 (samica) |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
PP
Typ kocky
| Model | A | B | C | D | øE | Y | |||
|
② Pad Veľkosť |
③ Pad typu |
④ Pad Materiál |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Referenčný model: ZP2-4030WS
Montážne rozmery adaptéra
Použiteľná podložka: 3507W/4010W/5010W/6010W
Použiteľná podložka: 4020W/5020W/6020W/8020W
Použiteľná podložka: 4030W/5030W/6030W/8030W
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
