Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

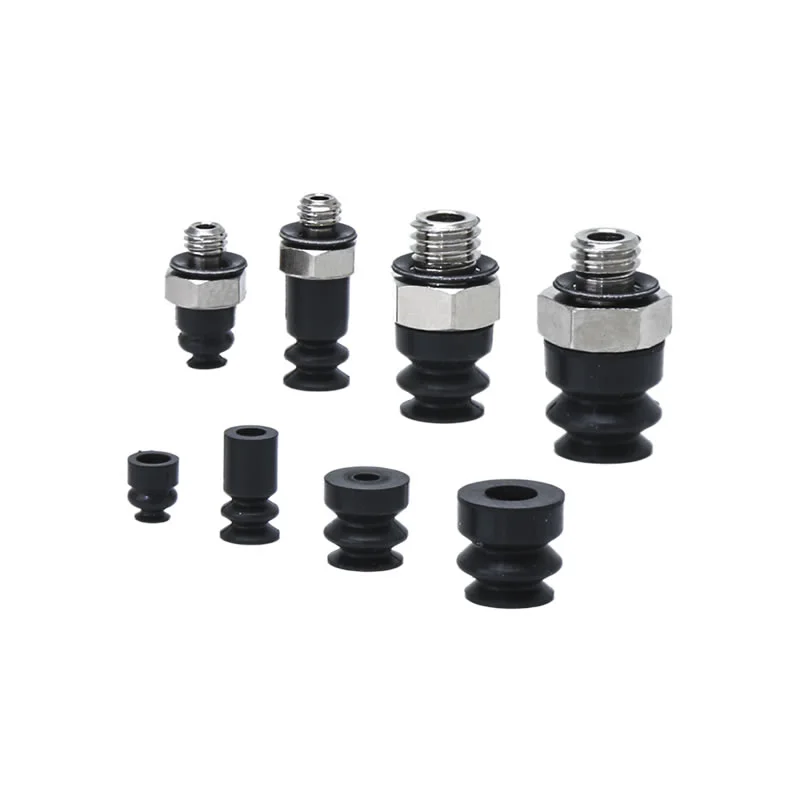

Mini vlnovcové vákuové prísavky ZP2-ZJ
Obrovský výber mini vlnovcových vákuových prísaviek ZP2-ZJ z Číny nájdete v Zhejiang Comma Electric Co., Ltd. Tieto jednotky majú dizajn vlnovca v štýle harmoniky: štyri špecifické veľkosti (φ2 mm, φ4 mm, φ5 mm a φ6 mm) využívajú 1,5-vlnovú štruktúru, φ153 mm, φ0 mm, φ0 mm. φ40 mm a φ46 mm) využívajú 4,5-vlnovú štruktúru. Všetky prísavky v tejto sérii sú vyrobené z vysokokvalitných gumových a silikónových materiálov, pričom sú k dispozícii aj špeciálne materiálové možnosti, ako sú antistatické varianty.
Kliknite a spustite výber
》Späť na informácie o produkte
Mini vlnovcové vákuové prísavky ZP2-ZJ
Vákuová podložka radu ZP2
Séria ZP2-T s mechovou vákuovou podložkou
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Commaelec je popredným výrobcom vákuových prísaviek s vlnovcami ZP2-ZJ, ktoré sú ideálnym riešením pre presnú a stabilnú manipuláciu v kompaktných, vysoko účinných priemyselných prostrediach.
Aké sú kľúčové vlastnosti podložiek ZP2-ZJ?
Štruktúra mechov
Dizajn v štýle akordeónu s 1,5-vrstvovou (φ2–φ6) a 4,5-vrstvovou (φ15–φ46) konfiguráciou
Flexibilné záhyby sa prispôsobia nerovným, zakriveným alebo nakloneným povrchom obrobku
Zabudovaná kompenzácia výškových a uhlových odchýlok, čo znižuje chyby pri polohovaní
Eliminuje potrebu dodatočného vyrovnávacieho priestoru, ideálneho pre kompaktné usporiadanie zariadení
Materiálové možnosti
NBR:nákladovo efektívne a odolné voči opotrebovaniu pre všeobecné aplikácie
Silikón:vhodné do vysokoteplotného a čistého prostredia
Prispôsobené materiály (napr. antistatické) pre elektroniku a citlivé odvetvia
Comma zaisťuje stabilnú kvalitu materiálu a konzistentný výkon v rámci šarží
Vysoký výkon
Silné a stabilné sanie aj na nepravidelných alebo naklonených povrchoch
Znižuje riziko odlepenia v porovnaní s bežnými plochými košíčkami
Vyspelá technológia vákuového tesnenia a udržiavania tlaku pre spoľahlivú prevádzku
Podporované vákuovými prísavkami China Mini Bellows ZP2-ZJ Výhody výrobcu:efektívnosť nákladov, rôzne modely a stabilný dodávateľský reťazec
Ako si vybrať správne mini vlnovcové vákuové prísavky ZP2-ZJ
Výber správnej vákuovej prísavky s vlnovcom ZP2-ZJ závisí od vašich skutočných pracovných podmienok. Zamerajte sa na nasledujúce praktické faktory:
1. Tvar a povrch obrobku
Nerovné / zakrivené povrchy → vyberte si viac vrstiev vlnovca (4,5-vrstvové) pre lepšiu flexibilitu
Malé, mierne nerovné časti → 1,5-vrstvová je postačujúca a stabilnejšia
Vlnovcová štruktúra pomáha kompenzovať uhlové a výškové rozdiely pri uchopení
2. Veľkosť a hmotnosť obrobku
Malé/ľahké časti → φ2–φ6
Väčšie alebo ťažšie časti → φ15–φ46
Väčšie priemery poskytujú väčšiu saciu silu a lepšiu stabilitu
3. Pracovné prostredie
Normálne podmienky → NBR (nákladovo efektívne)
Vysoká teplota / čisté prostredie → silikón
Elektronika / citlivé časti → antistatické materiály
Comma podporuje prispôsobenie materiálu tak, aby zodpovedal špecifickým potrebám odvetvia
4. Priestor a usporiadanie zariadenia
Kompaktné automatizačné systémy → ZP2-ZJ je ideálny, pretože nie je potrebný ďalší vyrovnávací priestor
Uistite sa, že výška šálky a zdvih zodpovedajú konštrukcii vášho stroja
Skontrolujte kompatibilitu s existujúcimi montážnymi a vákuovými systémami
5. Rýchlosť a presnosť manipulácie
Vysokorýchlostné vyberanie a umiestňovanie → menšie šálky s rýchlou odozvou
Vyžaduje sa presné polohovanie → vyberte vhodné vrstvy vlnovcov, aby ste znížili nesúosovosť
6. Požiadavky na stabilitu
Ak sú obrobky naklonené alebo nekonzistentne umiestnené, uprednostnite:
Viacvrstvový vlnovec
Väčšia kontaktná plocha
To zlepšuje utesnenie a znižuje poruchu sania
Praktický tip na výber
Ak si nie ste istí, začnite s:
Stredná veľkosť (napr. φ15 – φ30)
Materiál silikón alebo NBR
1,5-vrstvový pre všeobecné použitie / 4,5-vrstvový pre zložité povrchy
Potom optimalizujte na základe skutočného výkonu testu.

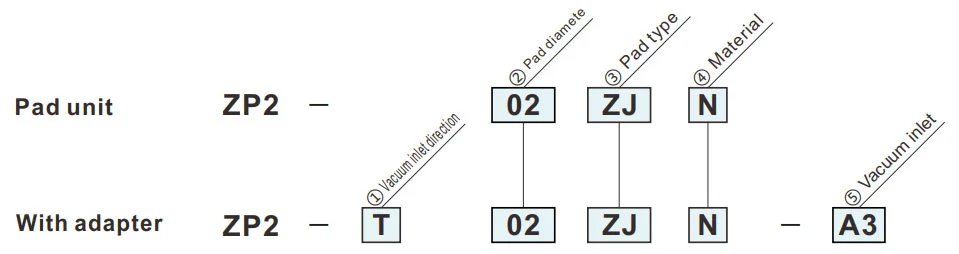

Ako objednať
- Na použitie tam, kde nie je priestor pre nárazník (pružinový typ).
- Obrobky so šikmým adsorpčným povrchom.
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ③Typ podložky | |
| ZJ | Mechy |
|
⑤ Prívod vákua
② Priemer podložky (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (muž) | ● | ● | — | — |
| A5 | M5x0,8 (samec) | — | — | ● | ● |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.

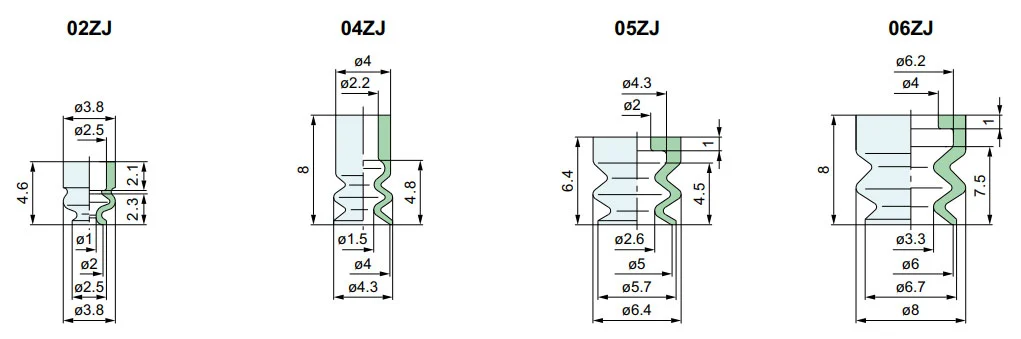

Rozmery (mm)
Zelený symbol sú prispôsobené modely.
ZJ
Mechy
| Model | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model pre referenciu: ZP2-02ZJS

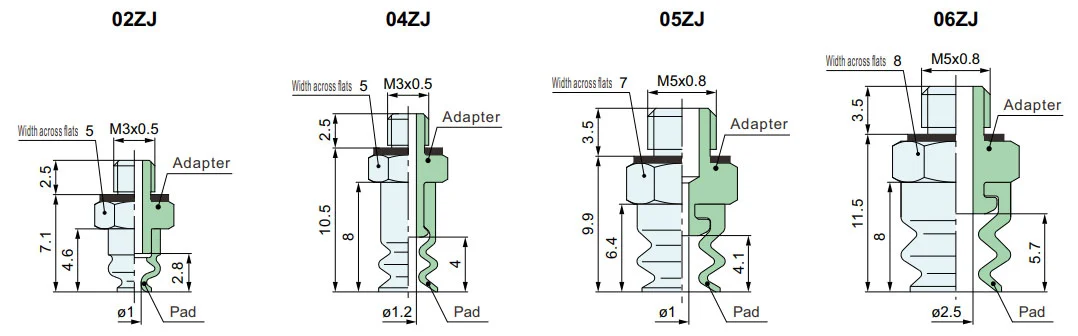

ZP2-T
Vertikálne
| Model | Adaptér | |||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model pre referenciu: ZP2-T04ZJGS-A3
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
