Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

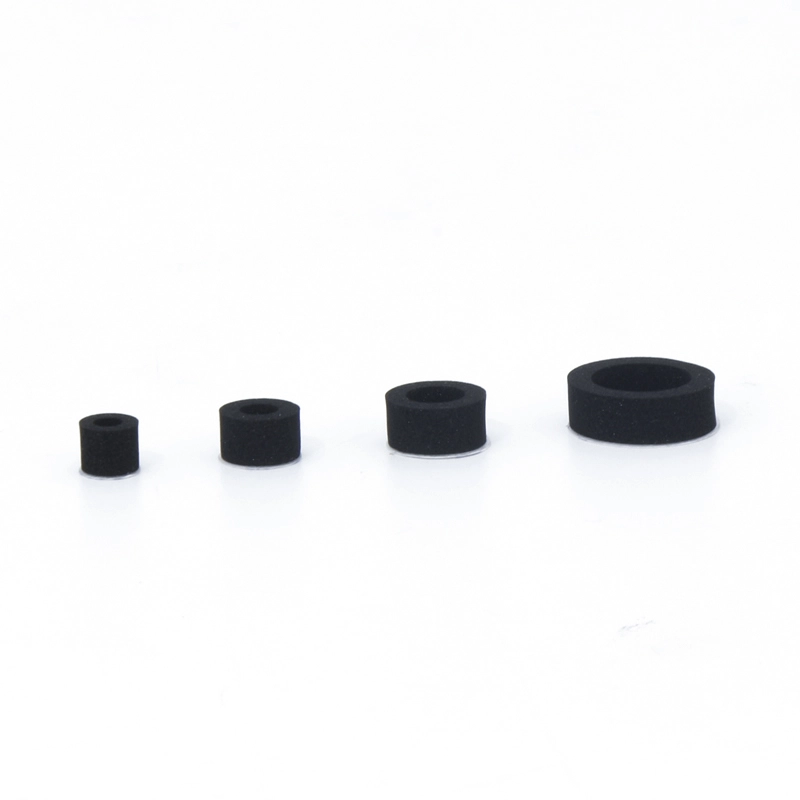

Špongiové vákuové prísavky ZP2
Commaelec prevádzkuje vlastné výrobné zariadenia, pri výrobe využíva vysokokvalitnú gumu, silikón a rôzne špecializované materiály (napríklad antistatické zmesi). Ponúkame širokú škálu veľkostí, z ktorých si môžete vybrať. Špongiové vákuové prísavky ZP2 sú široko používané v sektore výroby elektroniky; Táto séria je špeciálne navrhnutá na manipuláciu s nerovnými obrobkami a je k dispozícii v štyroch kompaktných veľkostiach: φ6 mm, φ8 mm, φ10 mm a φ15 mm.
Kliknite a spustite výber
》Späť na informácie o produkte

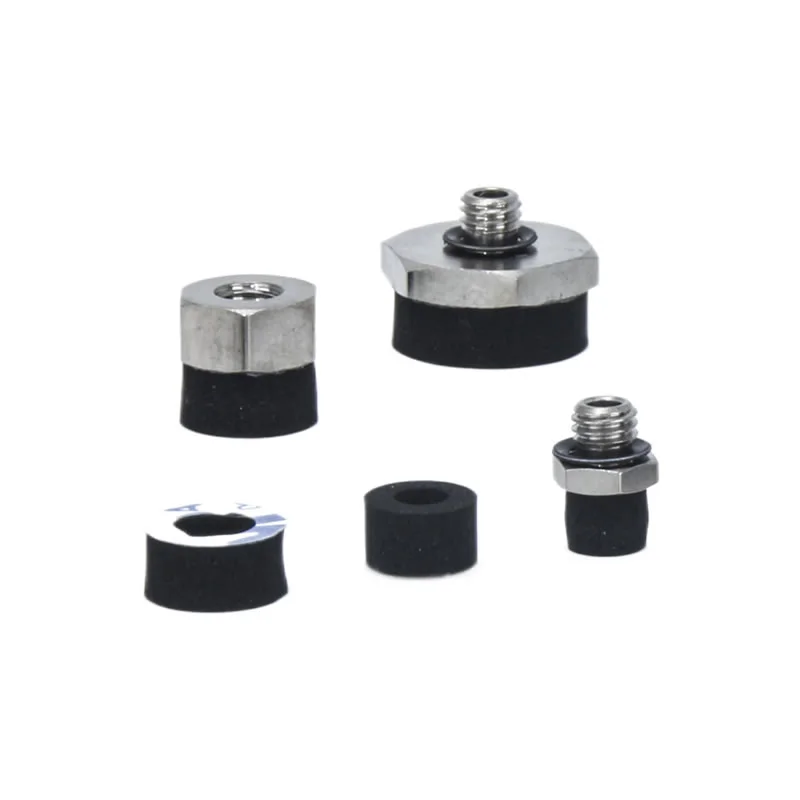

Špongiové vákuové prísavky ZP2
Jednotka špongiovej vákuovej podložky radu ZP2
Séria ZP2-T s adaptérom na špongiu na vysávanie
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Špongiové vákuové prísavky ZP2 sú navrhnuté pre stabilné uchopenie nerovných, štruktúrovaných alebo nepravidelných povrchov v automatizovaných systémoch. Ich kompaktný a flexibilný dizajn ich robí ideálnymi pre elektroniku, vstrekovanie plastov a malý kovospracujúci priemysel.
Kľúčové vlastnosti špongiových vákuových prísaviek ZP2
Vysoko elastický materiál
Vyrobené z mäkkého špongiového materiálu, ktorý sa prispôsobí výčnelkom, priehlbinám a drsným povrchom
Zaisťuje jemné a zároveň pevné uchopenie bez poškodenia jemných komponentov
Vynikajúce tesnenie
Účinne vypĺňa povrchové medzery, aby sa zabránilo úniku vákua
Udržuje stály sací výkon pre spoľahlivú manipuláciu s nerovnými obrobkami
Rôzne možnosti
Kompatibilné s robotickými ramenami a automatizovanými manipulačnými systémami
Vhodné pre malú elektroniku, dosky plošných spojov, lisované komponenty a hardvérové diely
Kompaktný dizajn
Priestorovo úsporná konštrukcia umožňuje integráciu do úzkych výrobných liniek
Ideálne pre stanice s obmedzeným inštalačným priestorom
Dostupné formuláre
Dostupné v plochých a textúrovaných variantoch, aby vyhovovali rôznym požiadavkám na povrch
Prispôsobiteľné rôznym automatizačným aplikáciám s presnou manipuláciou
Rozsah priemeru
Ponúkané v φ6 mm, φ8 mm, φ10 mm a φ15 mm
Poskytuje flexibilitu, aby vyhovovala širokej škále malých a nepravidelných obrobkov
FAQ
Na čo sa používajú špongiové podložky ZP2?
Špongiové vákuové prísavky ZP2 sú ideálne na uchopenie nerovných, štruktúrovaných alebo nepravidelných obrobkov v automatizovaných systémoch, bežne používaných v elektronike, vstrekovaní a manipulácii s malými kovovými dielmi.
Aké veľkosti a tvary sú k dispozícii?
Dodávajú sa v priemeroch φ6 mm, φ8 mm, φ10 mm a φ15 mm s plochými alebo textúrovanými formami, ktoré sú navrhnuté pre kompaktnú integráciu do robotických ramien a automatizovaných výrobných liniek.
Ako si mám vybrať správnu veľkosť?
Vyberte si nádobu, ktorá zodpovedá ploche a hmotnosti obrobku, čím sa zabezpečí dostatočný vákuový kontakt a kompatibilita s vaším automatickým systémom.
Aká je typická nosnosť?
Náplň závisí od veľkosti pohára, typu povrchu a zdroja vákua; menšie poháre vyhovujú ľahkým komponentom, zatiaľ čo väčšie poháre φ15 mm si poradia s mierne ťažšími alebo nerovnými časťami.
Kedy by som ich mal nahradiť?
Poháre vymeňte, ak sú viditeľné opotrebovanie, praskliny alebo deformácie, alebo ak sa priľnavosť vákua stane nestabilnou, čím sa zabezpečí spoľahlivá a bezpečná manipulácia.

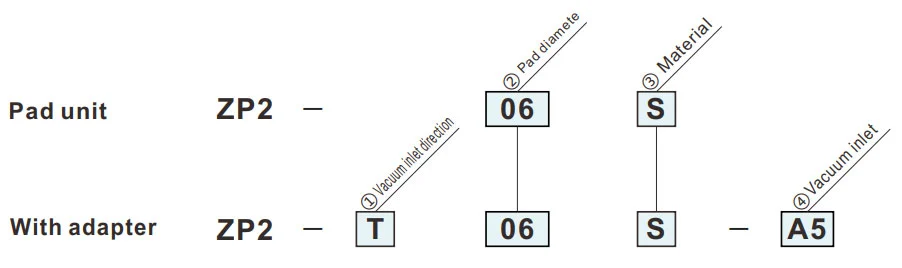

Ako objednať
- Na adsorpciu obrobkov s hrbolčekmi.
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ②Priemer podložky (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Materiál | |
| S | CR špongia (s obojstrannou páskou) |
| ④ Prívod vákua | |
| A5 | M5x0,8 (muž) |
| B5 | M5x0,8 (samica) |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
S
Špongiová podložka
| Model | øA | øB | ||
|
② Pad priem. |
③ Pad Materiál |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Model pre referenciu: ZP2-06S
Montážne rozmery adaptéra
|
Použiteľná podložka: 06S
|
Použiteľná podložka: 08S
|
|
Použiteľná podložka: 10S
|
Použiteľná podložka: 15S
|

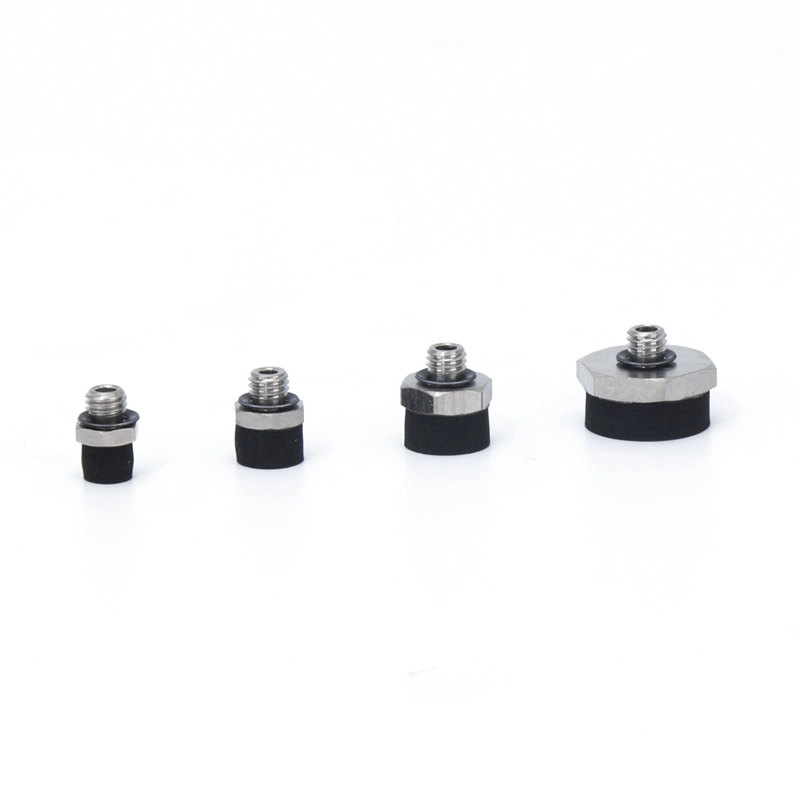

ZP2-T
Vertikálne
A5
| Model | øA | øB | øC | D | E | L | Adaptér | ||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad Materiál |
④ Vákuum vtok |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Model pre referenciu: ZP2-T06S-A5

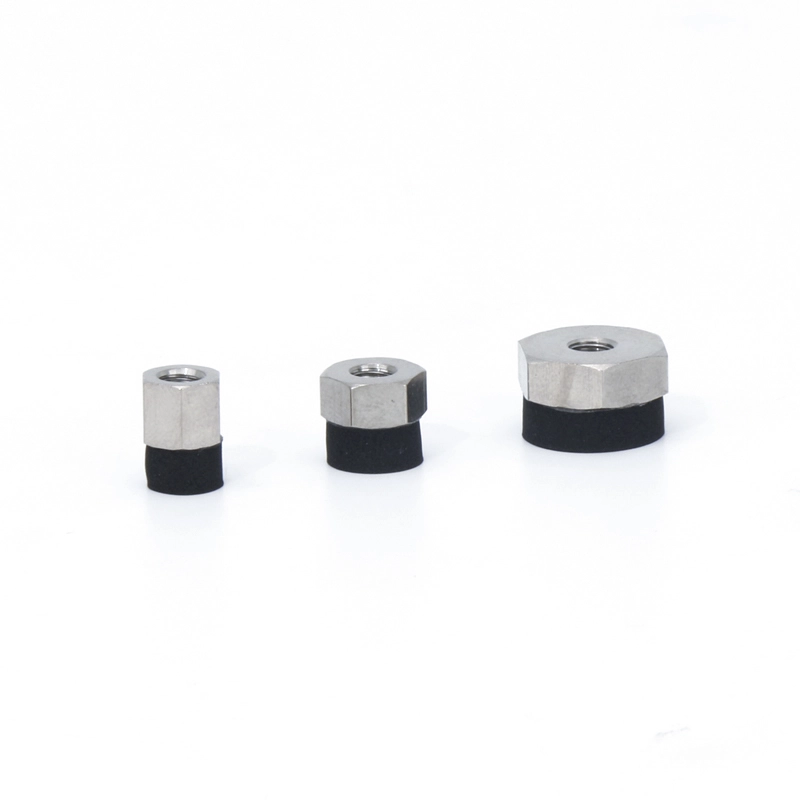

ZP2-T
Vertikálne
B5
| Model | øA | øB | øC | E | L | Adaptér | ||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad Materiál |
④ Vákuum vtok |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Referenčný model: ZP2-T06S-B5
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
