Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

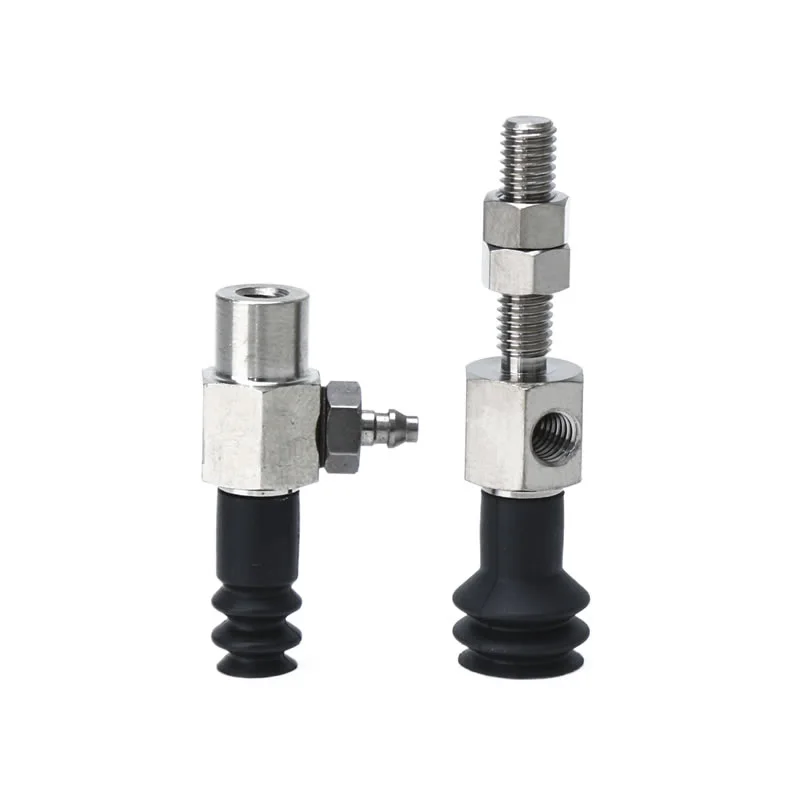

Vákuové prísavky vlnovcové bez poistného krúžku ZP2-J

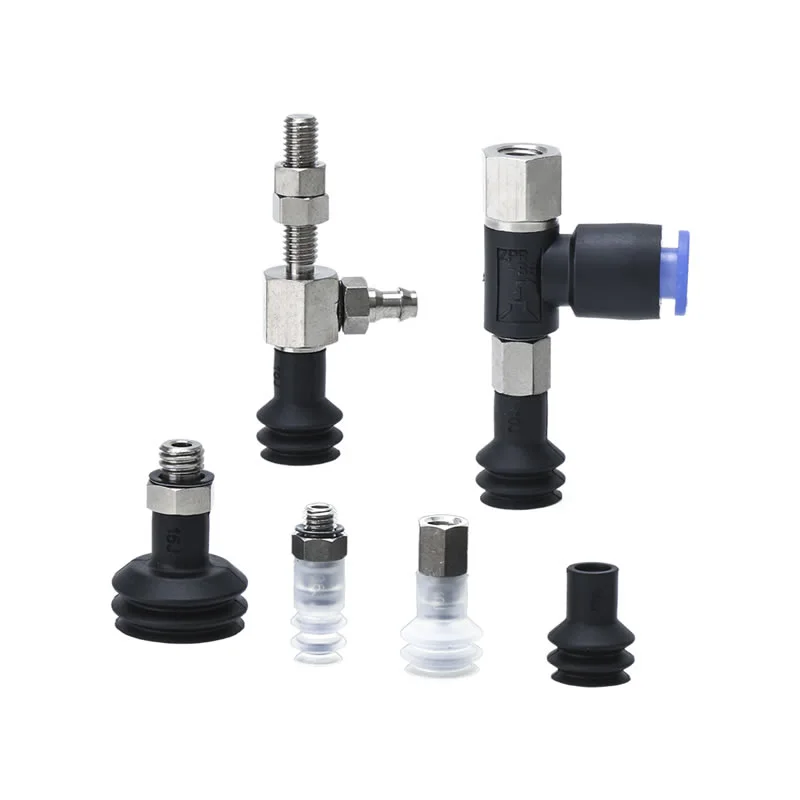

Commaelec je popredný výrobca vákuových prísaviek s vlnovcom bez poistného krúžku ZP2-J, ktorý ponúka 2,5- a 3,5-vrstvové možnosti (φ6–φ30 mm) pre kompaktnú a prispôsobivú manipuláciu s malými alebo naklonenými obrobkami. Kvalitná guma, silikón a antistatické materiály zaisťujú stabilné sanie. Flexibilná inštalácia podporuje vertikálny/laterálny vstup vákua a integráciu s adaptérmi alebo robotickými ramenami.
Kliknite a spustite výber
》Späť na informácie o produkte
Vákuové prísavky vlnovcové bez poistného krúžku ZP2-J
Jednotka vlnovcových podložiek série ZP2
Séria ZP2-T s vlnovcovým adaptérom vákuových podložiek
Séria ZP2-R s vlnovcovým adaptérom vákuových podložiek
Séria ZP2-Y s vlnovcovým adaptérom vákuových podložiek
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj

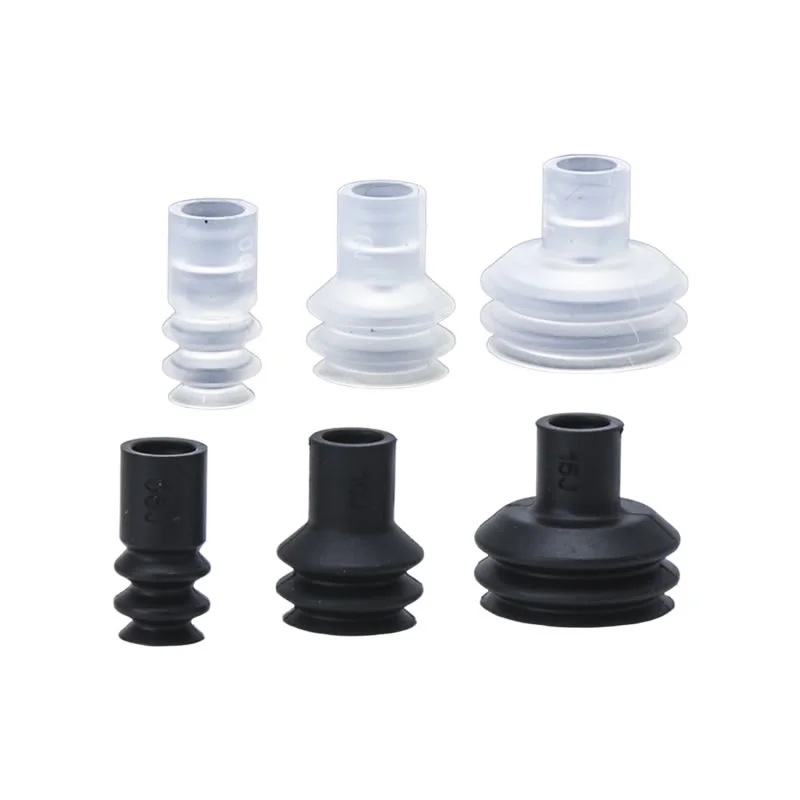

Vákuové prísavky s vlnovcom bez poistného krúžku ZP2-J sú navrhnuté pre kompaktné, presné a prispôsobivé automatizačné aplikácie. Sú ideálne pre malé komponenty, nepravidelné diely a výrobné linky s obmedzeným priestorom.
Kľúčové vlastnosti vlnovcových pohárov ZP2-J bez poistného krúžku
Vysoká flexibilita
Viacstupňový akordeónový dizajn (2,5-vrstvový alebo 3,5-vrstvový) umožňuje vertikálnu absorpciu úderov, vyrovnáva výškové rozdiely a menšie odchýlky.
Zaisťuje stabilné uchopenie na nerovnom alebo naklonenom povrchu.
Podporuje jemné alebo nepravidelne tvarované obrobky bez poškodenia.
Nie je potrebný žiadny uzamykací krúžok
2,5-vrstvové modely nevyžadujú poistný krúžok, čo zjednodušuje inštaláciu a skracuje čas montáže.
Dostupné v priemeroch φ6 mm, φ10 mm a φ15 mm, aby vyhovovali rôznym požiadavkám na sanie.
Zachováva spoľahlivú priľnavosť aj napriek absencii uzamykacieho kovania.
Typ montáže
Navrhnuté pre priamu alebo modulárnu integráciu do robotických ramien a automatizovaných staníc.
Kompaktná konštrukcia sa hodí do úzkych priestorov na výrobných linkách.
Podporuje efektívnu manipuláciu s materiálom v elektronike, vstrekovaní plastov a malom kovospracujúcom priemysle.
Rozmanitosť materiálu
Vákuové prísavky vlnovcové bez poistného krúžku ZP2-J sú vyrobené z vysoko kvalitného silikónu, gumy alebo polyuretánu (PU), ktorý ponúka kombináciu výnimočnej odolnosti proti oderu a pružnosti.
Kompatibilné s čistými priestormi alebo antistatickým prostredím na výrobu elektroniky.
Zaisťuje dlhodobú životnosť pri častých cykloch, pričom zachováva konzistentný výkon vákua.
Aký je rozdiel medzi ZP2-J a ZP2-ZJ?
ZP2-J
Typ:Viacmechové vlnovce bez poistného krúžku Vákuové prísavky ZP2-J
Uzamykací krúžok:Voliteľné; 2,5-vrstvové modely nevyžadujú poistný krúžok
Veľkosti:2,5-vrstvový (φ6mm, φ10mm, φ15mm), 3,5-vrstvový (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplikácie:Funguje dobre na naklonených povrchoch alebo obmedzenom nárazníkovom priestore; ideálne pre malú elektroniku, vstrekované diely a kompaktné kovové komponenty
Flexibilita:Vysoká absorpcia vertikálneho zdvihu vďaka akordeónovému dizajnu
Montáž:Kompaktná, jednoduchá integrácia do robotických ramien a automatizovaných staníc
ZP2-ZJ
Typ:Jednostupňový alebo dvojstupňový vlnovcový vysávač s poistným krúžkom
Uzamykací krúžok:Vyžaduje sa pre bezpečnú montáž
Veľkosti:Typicky väčšie priemery ako ZP2-J; určené pre ťažšie alebo väčšie obrobky
Aplikácie:Vhodné pre o niečo väčšie, ťažšie alebo tuhšie predmety; bežne používané v priemyselnej automatizácii, kde je dôležitá stabilita a bezpečné upevnenie
Flexibilita:Stredná absorpcia zdvihu; zamerajte sa skôr na spoľahlivé držanie ako na extrémnu vertikálnu kompenzáciu
Montáž:Vyžaduje poistný krúžok na bezpečné upevnenie, kompatibilný so štandardným montážnym hardvérom

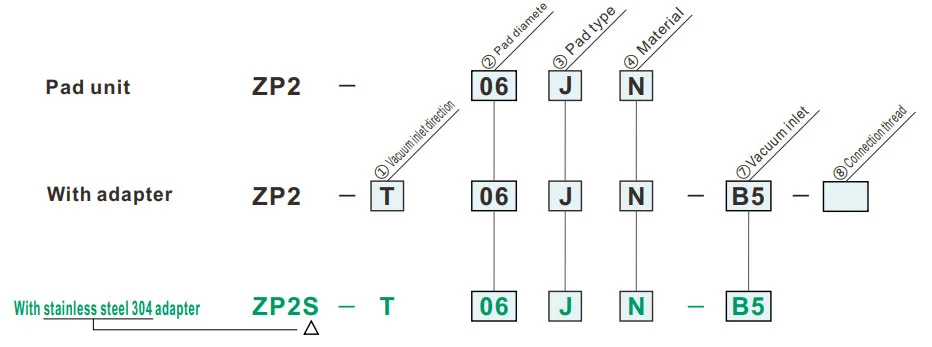

Ako objednať
- Na použitie tam, kde nie je priestor pre nárazník (pružinový typ).
- Obrobky so šikmým adsorpčným povrchom.
- Použiteľné pre adaptér série ZP.
| ① Smer vstupu vákua | ⑦ Prívod vákua | ⑧Vlákno pripojenia | ||
| T | Vertikálne |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Bočné |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Priemer podložky (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Typ podložky | |
| J | Mechy (2,5-stupňové) |
| ⑦ Prívod vákua | |||
| Samec závit | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženské vlákno | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ozubené kovanie | U4 | Pre mäkké hadičky ø4 | M-5AU-4 |
| N4 | Pre nylonové hadice ø4 | M-5AN-4 | |
| U6 | Pre mäkké hadičky ø6 | M-5AU-6 | |
| N6 | Pre nylonové hadice ø6 | M-5AN-6 | |
| Zapínanie jedným dotykom | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Reen symbol sú prispôsobené modely.
| ⑧Vlákno pripojenia | ||
| Samec závit | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Ženské vlákno | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |

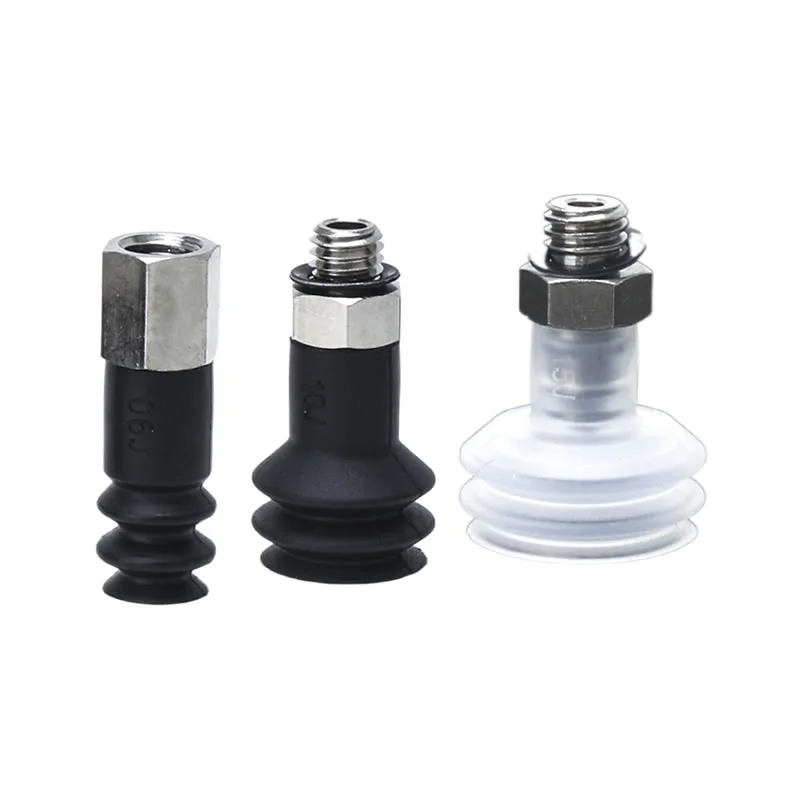

Rozmery (mm)
Zelený symbol sú prispôsobené modely.
J
Mechy
| Model | øA | øB | øC | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Referenčný model: ZP2-06JN
Montážne rozmery adaptéra
ZP2-T
Vertikálne
A5, A6
| Model | A | B | C | D | Prispôsobte sa | |||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Odporúčaný model: ZP2-TB10JGN-A5
ZP2-T
Vertikálne
B4, B5
| Model | A | B | Prispôsobte sa | |||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Odporúčaný model: ZP2-TB15JN-B5

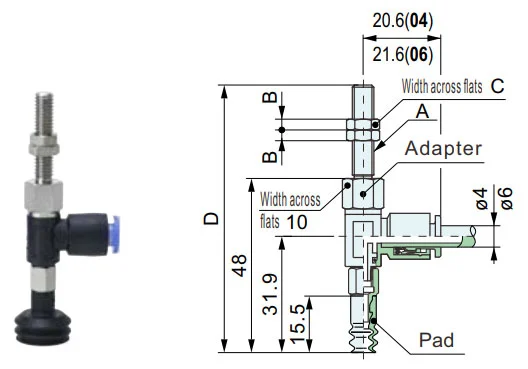

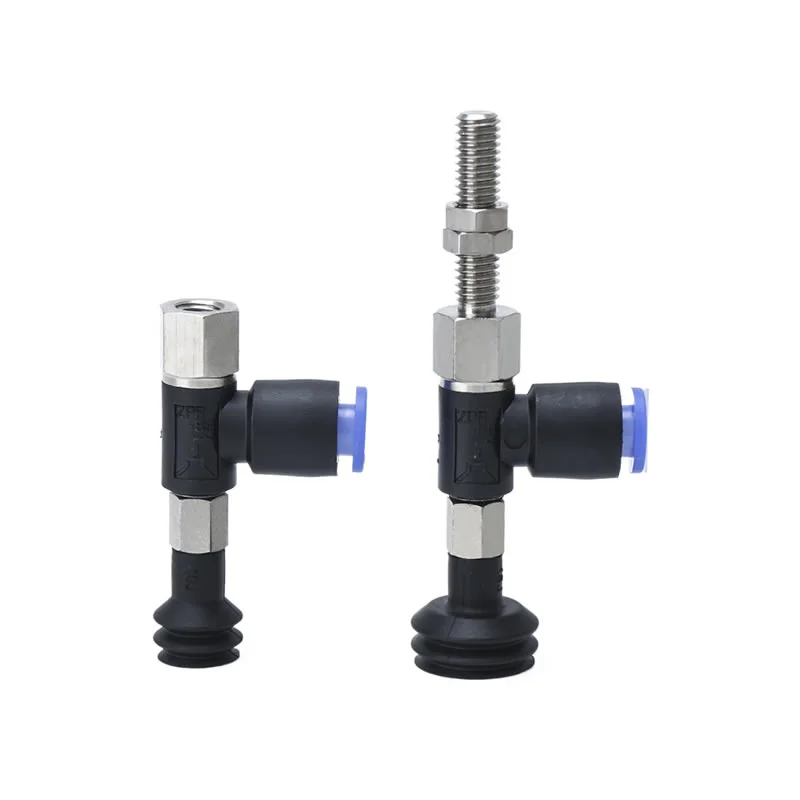

ZP2-R
Bočné
A5, A6
| Model | A | B | C | D | Prispôsobte sa | ||||||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Model pre referenciu: ZP2-R06JGN-04-A5 Adaptér pre referenciu: ZPR1-04-A5

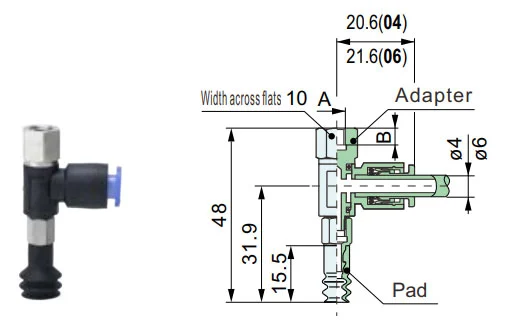

ZP2-R
Bočné
B4, B5
| Model | A | B | Prispôsobte sa | ||||||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model pre referenciu: ZP2-RB10JN-06-B5 Adaptér pre referenciu:ZPR1-06-B5

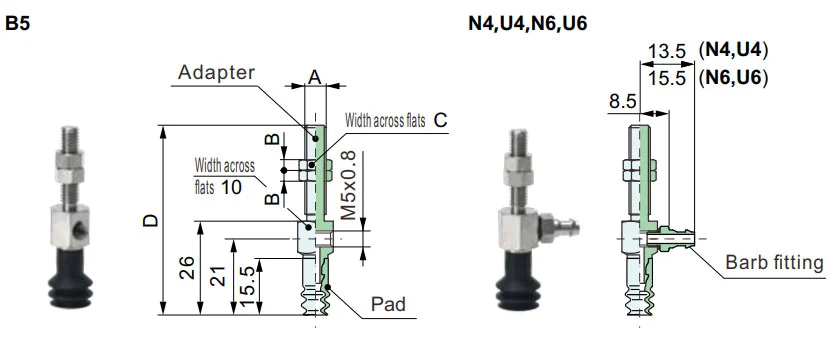

ZP2-Y
Bočné
A5, A6
| Model | A | B | C | D | Prispôsobte sa | ||||||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Model pre referenciu: ZP2-YB15JGN-U4-A6 Adaptér pre referenciu: ZPY1-U4-A6

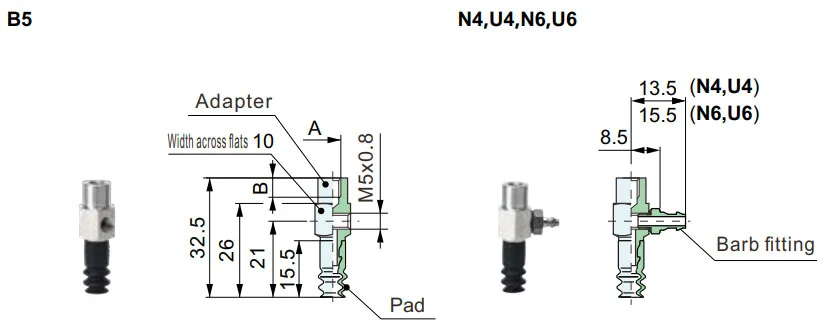

ZP2-Y
Bočné
B4, B5
| Model | A | B | Prispôsobte sa | ||||||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Odkaz na model: ZP2-Y06JS-N4-B4 Adaptér na odkaz: ZPY1-N4-B4
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
