How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Čína vlnovcové vákuové prísavky ZP2-ZJ s prispôsobenými riešeniami

I. Hlavné silné stránky

Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

II. Extrakcia aplikácií podľa priemyslu

A. Medicína a medicínsky priemysel

A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii

A.2 Kľúčové scenáre:

1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)

2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)

3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)

B. Elektronický a polovodičový priemysel

B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu

B.2 Kľúčové scenáre:

1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)

2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)

3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)

C. Automobilový priemysel a automobilový priemysel

C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové

C.2 Kľúčové scenáre:

4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)

5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)

6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)

D. Potravinársky a obalový priemysel

D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu

D.2 Kľúčové scenáre:

1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)

2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)

E. Odvetvie logistiky a skladovania

E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu

E.2 Kľúčové scenáre:

1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)

2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)

F. Nová energetika a špeciálne odvetvia

F.1 Nová energia (lítiová batéria/pv):

1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)

F.2 Tlač a papier

1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)

III. Zhrnutie základnej adaptačnej logiky

Vlastnosti obrobku	Program na úpravu pipiet	Zodpovedajúce priemyselné scenáre
Tenký / Krehký / Presný	Silikón/keramický materiál, mikro podtlak, mikro sacia hubica	Elektronické polovodiče, liečivá
Ťažké predmety / veľká veľkosť	Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek	Automobily, logistické panely
Zdravie/Prevencia znečistenia	Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra	Lieky, jedlo
Mäkké / nepravidelné povrchy	Špongiový materiál, deformovateľná prísavka	Interiéry áut, jedlo
Antistatické požiadavky	Antistatický silikón, s iónovým vetrom	elektronický polovodič

④ Materiál
N	NBR
S	Silikónová guma
U	Uretánová guma
F	FKM
GN	Vodivý NBR
GS	Vodivá silikónová guma

① Smer vstupu vákua		⑤ ⑥ ② Priemer podložky (mm)				B15	B20	B30	40	46
① Smer vstupu vákua		⑤ ⑥ ② Priemer podložky (mm)				ø15	ø20	ø30	ø40	ø46
T	Vertikálne	⑤ Pripojovací závit	Samec závit	AL12	M12 x 1,0	●	●	-	-	-
		⑤ Pripojovací závit	Samec závit	AL14	M14 x 1,0	-	-	●	●	●
		⑥ Prívod vákua	Jednodotykové kovanie	06	ø6	●	●	●	●	●
			Samec závit	A10	M10 x 1,0	●	●	-	-	-
				A16	M16 x 1,0	-	-	●	-	-
				A20	M20 x 1,5	-	-	-	●	-
				A30	M30 x 1,5	-	-	-	-	●

Model				øA	øB	øC	øD	øE	P	Y
	② Pad priem.	③ Pad typu	④ Pad Materiál
ZP2	B15	ZJ	N S U F GN GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

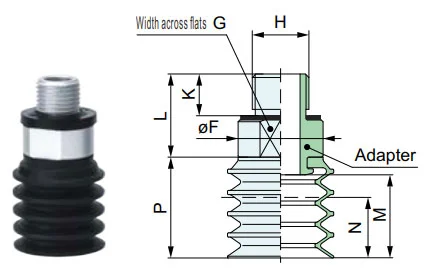

Model						øF	G	H	K	L	M	N	P	Adaptér
	① Vákuum smer vstupu	② Pad priem.	③ Pad typu	④ Pad Materiál	⑥ Vákuum vtok
ZP2	T	B15	ZJ	N S U F GN GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1,5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20 x 1,5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30 x 1,5	11.4	29.5				ZP2A-Z31-5P

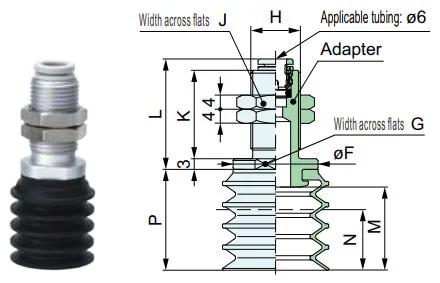

Model							øF	G	H	J	K	L	M	N	P	Adaptér
	① Vákuum vstupný smer	② Pad priem.	③ Pad typu	④ Pad Materiál	⑤ Pripojenie niť	⑥ Vákuum vtok
ZP2	T	B15	ZJ	N S U F GN GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

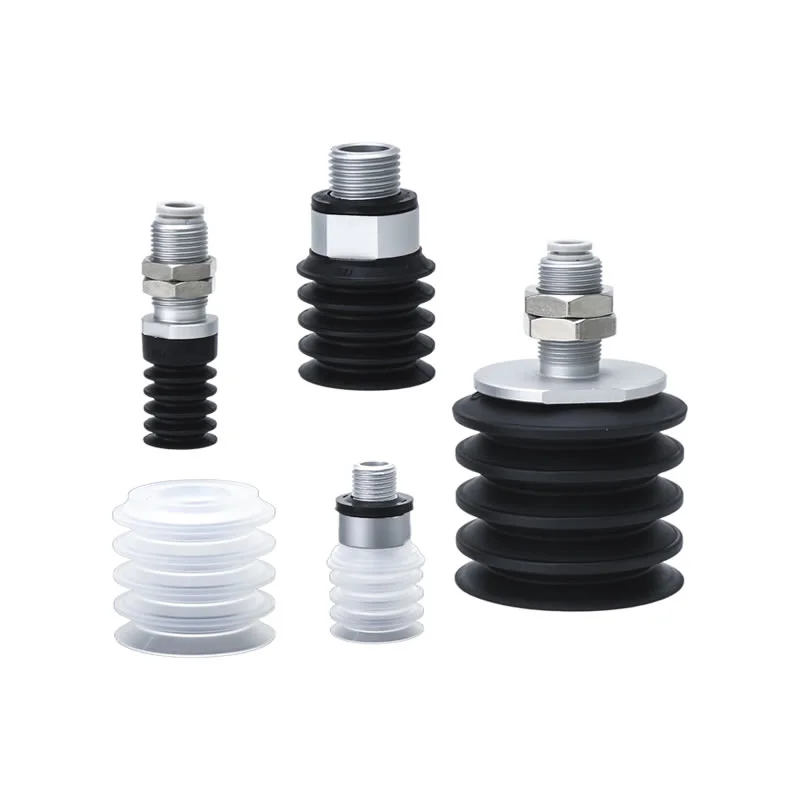

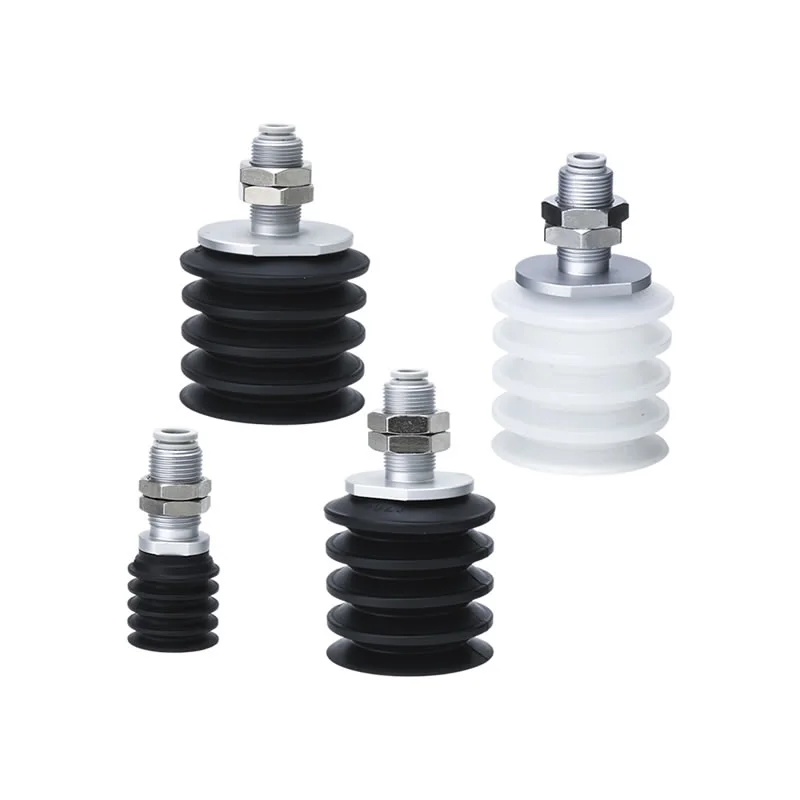

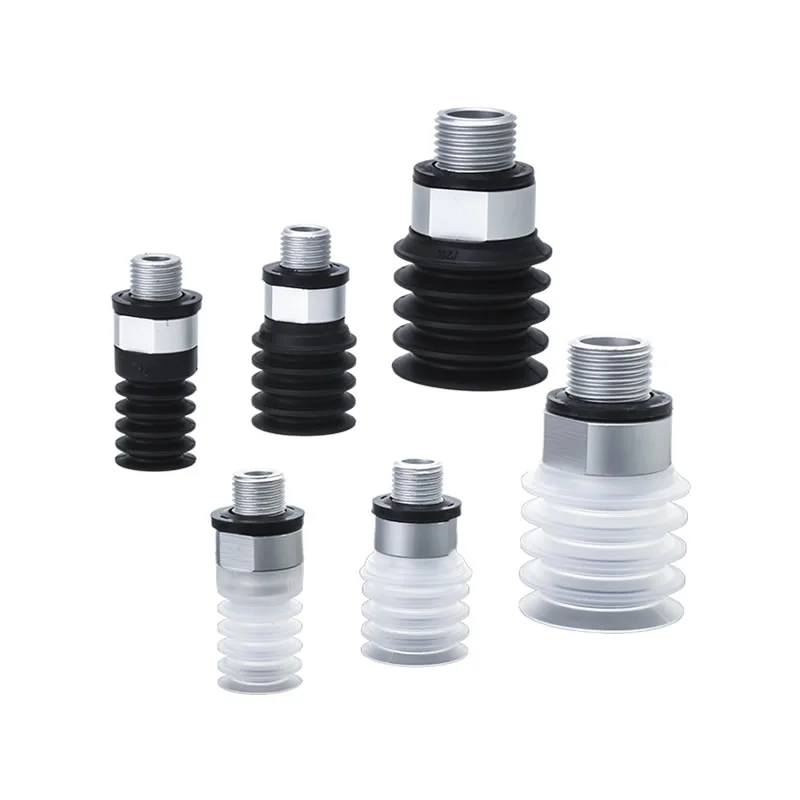

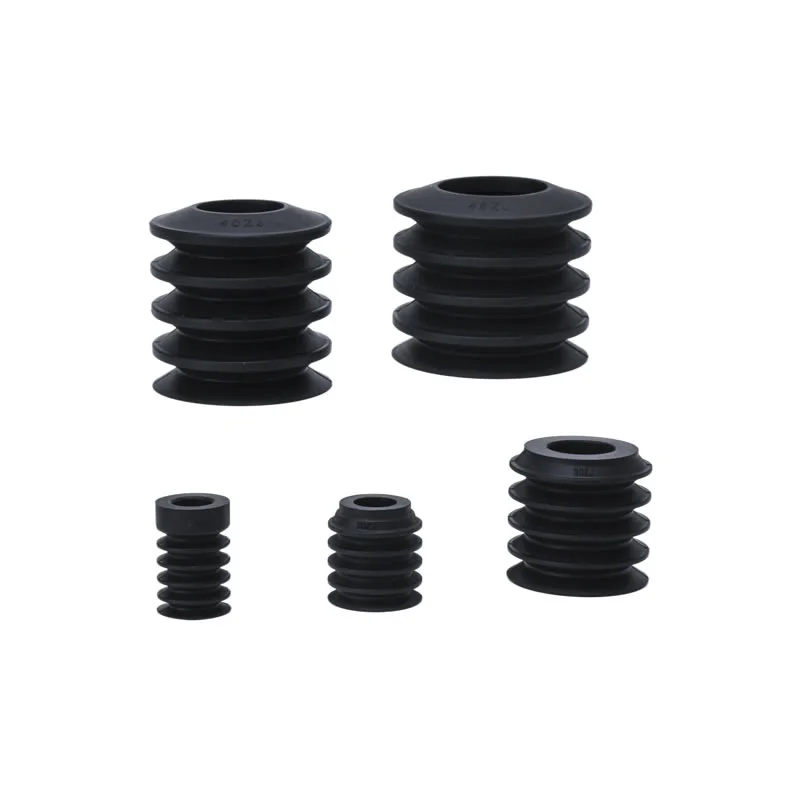

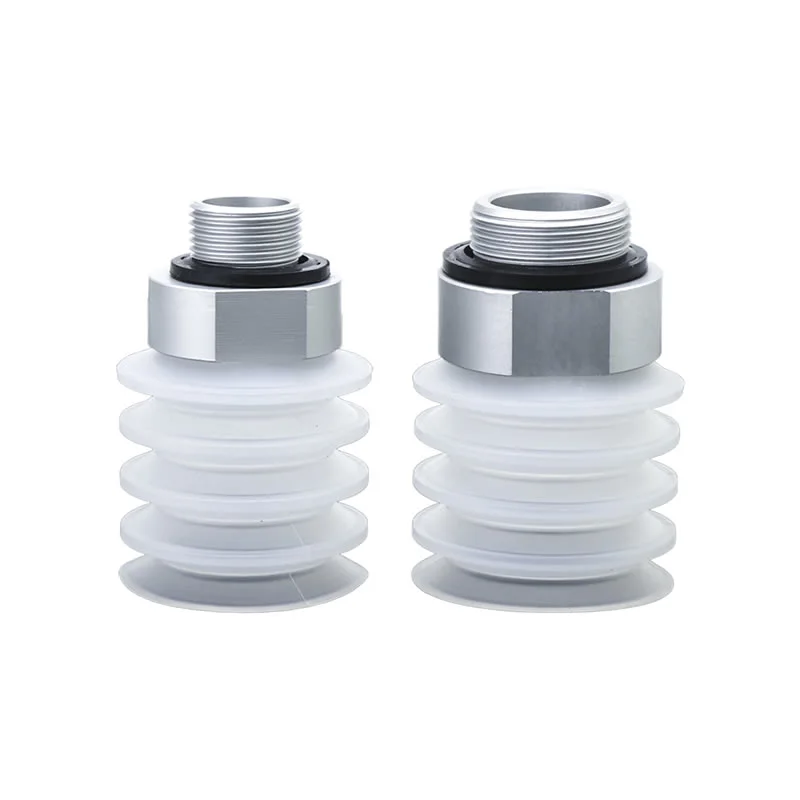

Vákuové prísavky vlnovcové ZP2-ZJ

Vákuové prísavky vlnovcové ZP2-ZJ

Vákuová podložka radu ZP2

Séria ZP2-T s mechovou vákuovou podložkou

Výhody vlnovcových vákuových prísaviek ZP2-ZJ

Vysokorýchlostná manipulácia

Vynikajúca prispôsobivosť

Kompaktný / úsporný

Rozmanitosť materiálu

Možnosti bez značiek

Faq

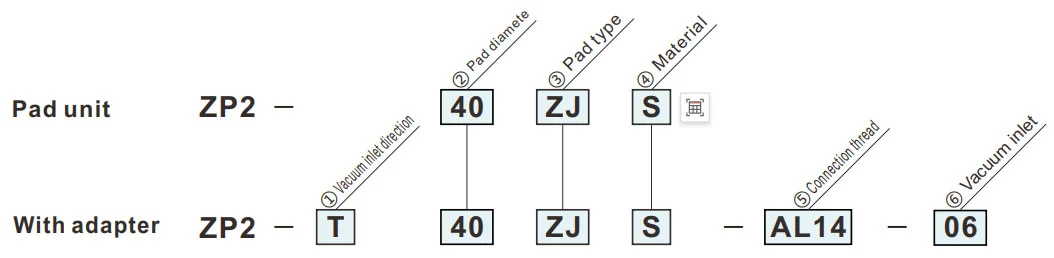

Ako objednať

Rozmery (mm)

Materiál a vlastnosti podložky

Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach

③Typ podložky
ZJ	Mechy (4,5-stupňové)
