Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

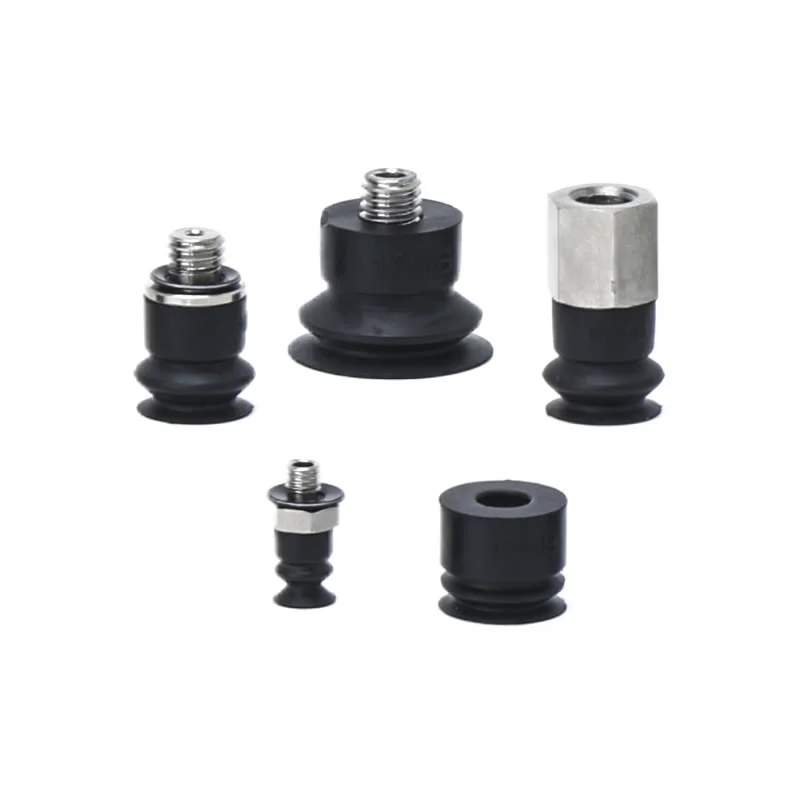

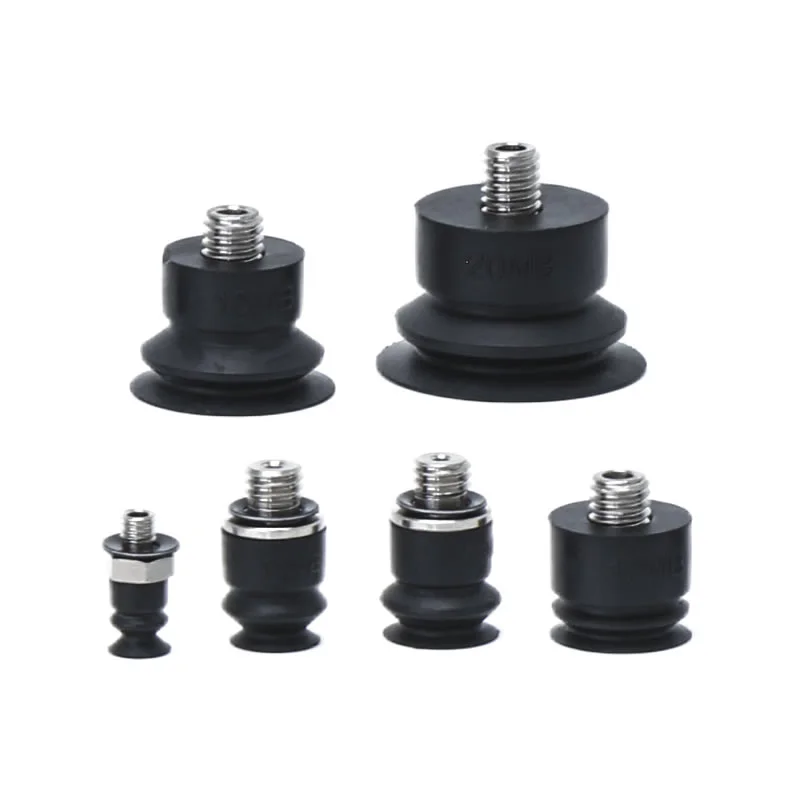

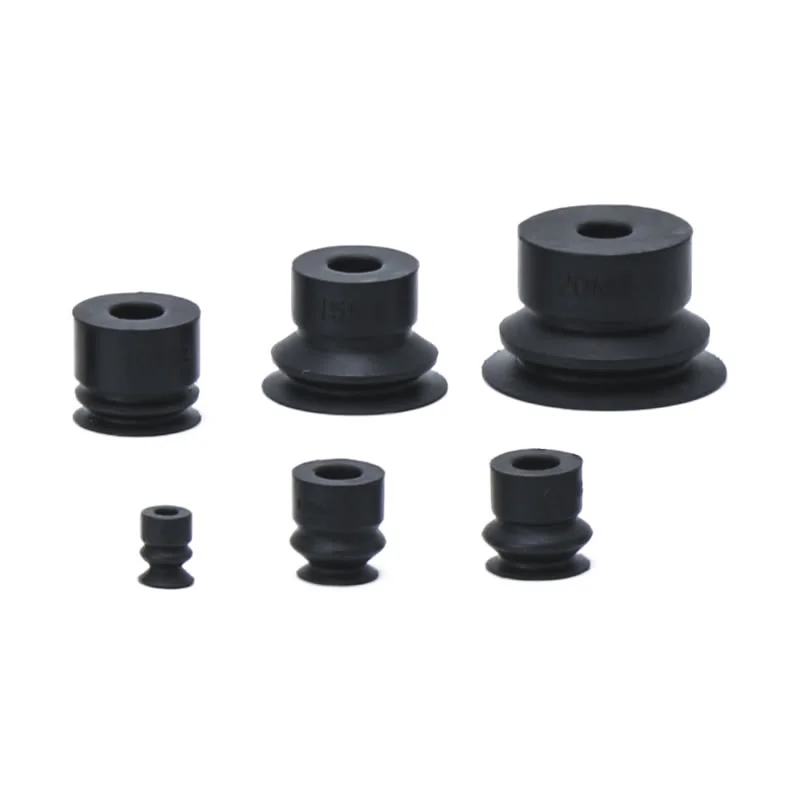

Vákuové prísavky vlnovcové ZP2-MB
Ako popredný výrobca v Číne ponúka naša továreň vlnovcové vákuové prísavky ZP2-MB (priemer ø4–20 mm) špeciálne navrhnuté pre naklonené alebo guľovité obrobky. Ponúkame riešenia s jedinečnou vlnitou (akordeónovou) štruktúrou, ktorá umožňuje zabudovanú funkciu odpruženia bez potreby ďalšieho priestoru. Udržujeme hotové zásoby z NBR, silikónu a antistatických materiálov a ponúkame možnosti závitového rozhrania M3/M5.
Kliknite a spustite výber
》Späť na informácie o produkte
Vákuové prísavky vlnovcové ZP2-MB
Vákuová podložka radu ZP2
Séria ZP2-T s mechovou vákuovou podložkou
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Zhejiang Comma Electric Co., Ltd. profesionálne vyrába vysoko kvalitné vlnovcové vákuové prísavky ZP2-MB. Naša továreň tiež poskytuje prispôsobené služby a bezplatné vzorky pre vás. Ide o miniatúrny flexibilný sací komponent v rámci pneumatických automatizačných systémov, špeciálne navrhnutý pre nepravidelné, guľovité alebo naklonené povrchy.
Základné technológie
Vysoká kompatibilita s nepravidelnými povrchmi:Mechové vákuové prísavky ZP2-MB s vlnovcovou štruktúrou v štýle harmoniky sa automaticky prispôsobujú a pevne sa prispôsobujú guľovým, nakloneným alebo nepravidelne tvarovaným povrchom obrobku, čím zaisťujú bezpečný a stabilný proces uchopenia.
Integrovaný dizajn odpruženia:Skladaná štruktúra poskytuje prirodzenú fyzickú elasticitu, účinne absorbuje kontaktné nárazy bez potreby ďalších odpružených držiakov nárazníkov – čím výrazne šetrí inštalačný priestor.
Presné aplikácie miniaturizácie:Špeciálne navrhnuté pre malé, presné komponenty; slúži ako základné riešenie pre manipuláciu s mikrosúčiastkami vo výrobe elektroniky, presnej montáži a kompaktných automatizačných systémoch.
Využiteľnosť vo viacerých odvetviach:Široko používaný na uchytenie miniatúrnych sférických elektronických komponentov, nepravidelných kovových častí a naklonených plastových armatúr; sa bezproblémovo integruje do malých robotických systémov a presných baliacich zariadení.
Kompaktné prispôsobenie priestoru:Nevyžaduje sa žiadny dodatočný inštalačný priestor vyrovnávacej pamäte (pružinového typu). Integrovaná štruktúra je navrhnutá pre priestorovo obmedzené automatizačné zariadenia alebo hroty robotických ramien, čo umožňuje bezproblémovú integráciu do rôznych kompaktných výrobných liniek.
Kľúčové špecifikácie:Možnosti priemeru: Pieskovaná séria vlnovcových vákuových prísaviek ZP2-MB je k dispozícii vo viacerých štandardných priemeroch, vrátane φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm a φ20 mm.
Výber materiálu:K dispozícii je široká škála materiálov na splnenie rôznych prevádzkových požiadaviek, vrátane nitrilového kaučuku (NBR, s 'N' v označení modelu), silikónového kaučuku (označeného 'S'), polyuretánového kaučuku, ako aj špeciálnych materiálov, ako je vodivý nitrilový kaučuk a vodivý silikónový kaučuk (označený 'GS'). Tieto materiály sú navrhnuté tak, aby spĺňali antistatické vlastnosti a odolnosť voči špecifickým chemickým prostrediam.
Možnosti pripojenia:K dispozícii sú viaceré závitové pripojenia, vrátane A3 pre vonkajšie závity M3×0,5 (kompatibilné s prísavkami φ4mm) a A5/H5 pre vonkajší závit M5×0,8 (kompatibilné s prísavkami φ6mm, φ8mm a väčšími). Niektoré modely tiež podporujú spoje s vnútorným závitom B5, čo umožňuje bezproblémovú integráciu s vákuovými potrubiami a príslušenstvom robotických ramien.

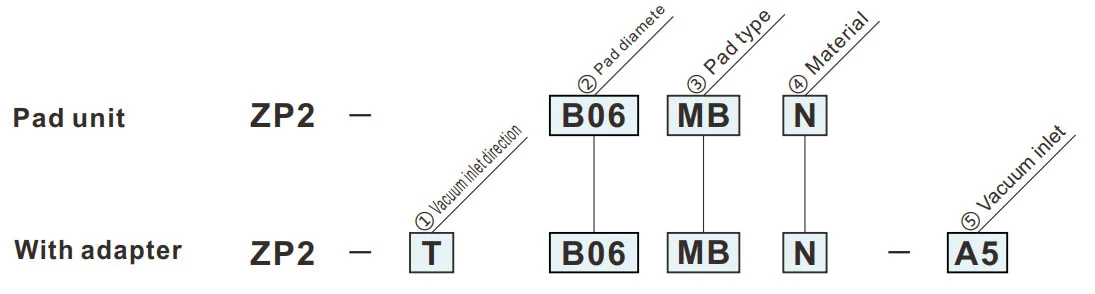

Ako objednať
- Na použitie tam, kde nie je priestor pre nárazník (pružinový typ).
- Obrobky so šikmým adsorpčným povrchom.
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ③Typ podložky | |
| MB | Mechy |
|
⑤ Prívod vákua
② Priemer podložky (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (muž) | ● | — | — | — | — | — |
| H5 | M5x0,8 (samec) | — | ● | ● | ● | ● | ● |

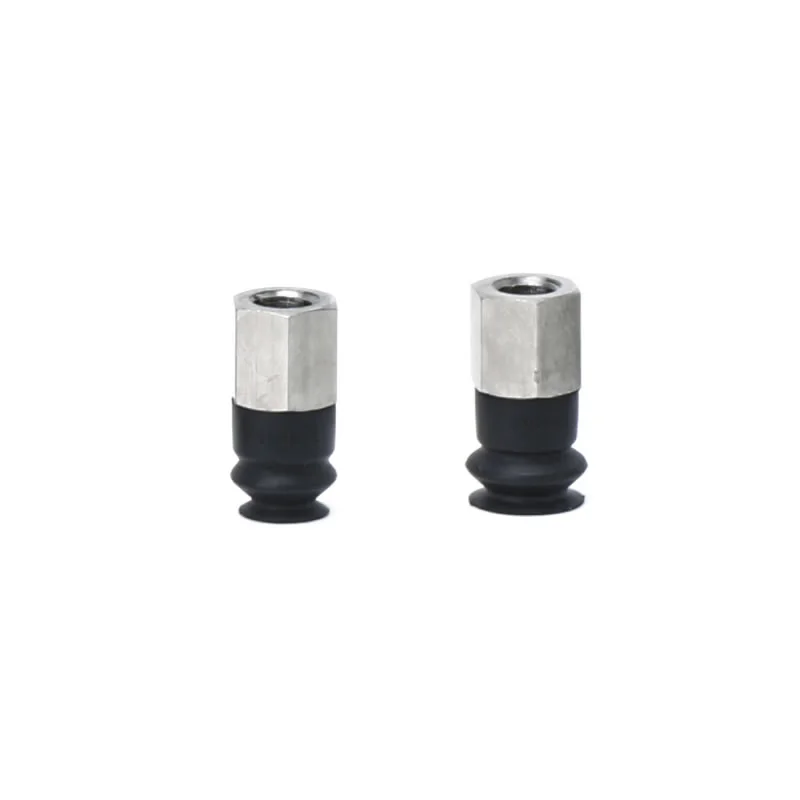

| B5 | M5x0,8 (samica) | — | ● | ● | — | — | — |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
MB
Mechy
B04
| Model | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Referenčný model: ZP2-B04MBS
Montážne rozmery adaptéra
MB
Mechy
B06, B08
| Model | øA | øB | øC | øD | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Referenčný model: ZP2-B06MBN
Montážne rozmery adaptéra
MB
Mechy
B10, B15, B20
| Model | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Referenčný model: ZP2-B10MBN
Montážne rozmery adaptéra
Použiteľná podložka: B10MB B15MB
Použiteľná podložka: B20 MB
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
