Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).
Vysoko pevné vákuové prísavky ZP2
Ako popredný čínsky výrobca naša továreň ponúka prispôsobené vysokopevné vákuové prísavky ZP2 (Ø150-250 mm) pre náročné úlohy. Vďaka výkyvnému dizajnu pre šikmé povrchy a NBR/silikón/antistatické možnosti, tento nástroj priamo od dodávateľa zaisťuje stabilnú adsorpciu a zmiernenie nárazu.
Kliknite a spustite výber
》Späť na informácie o produkte
Vysoko pevné vákuové prísavky ZP2

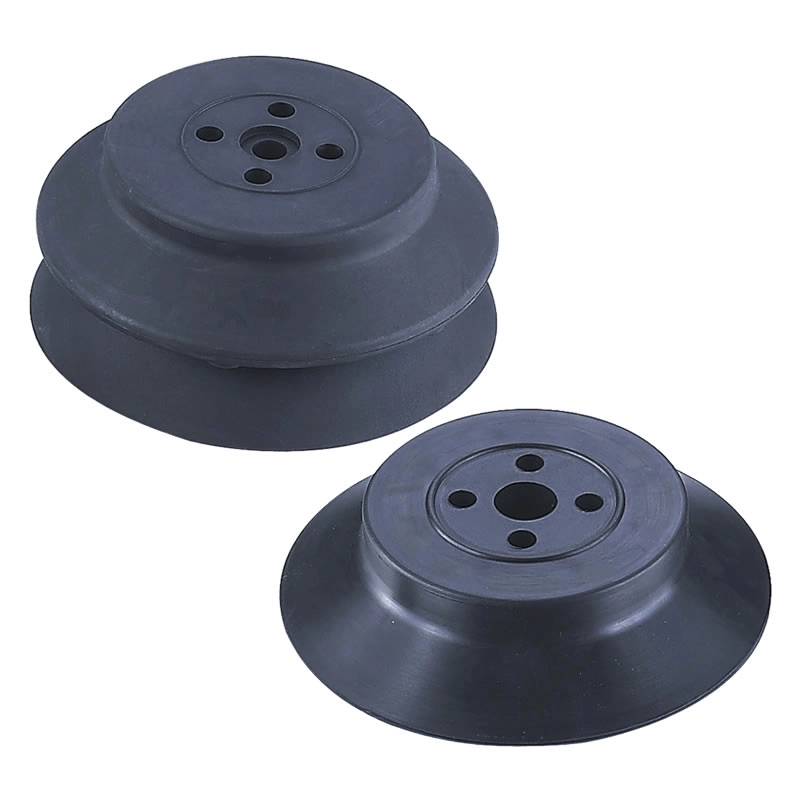

Vysokovýkonná podložka série ZP2

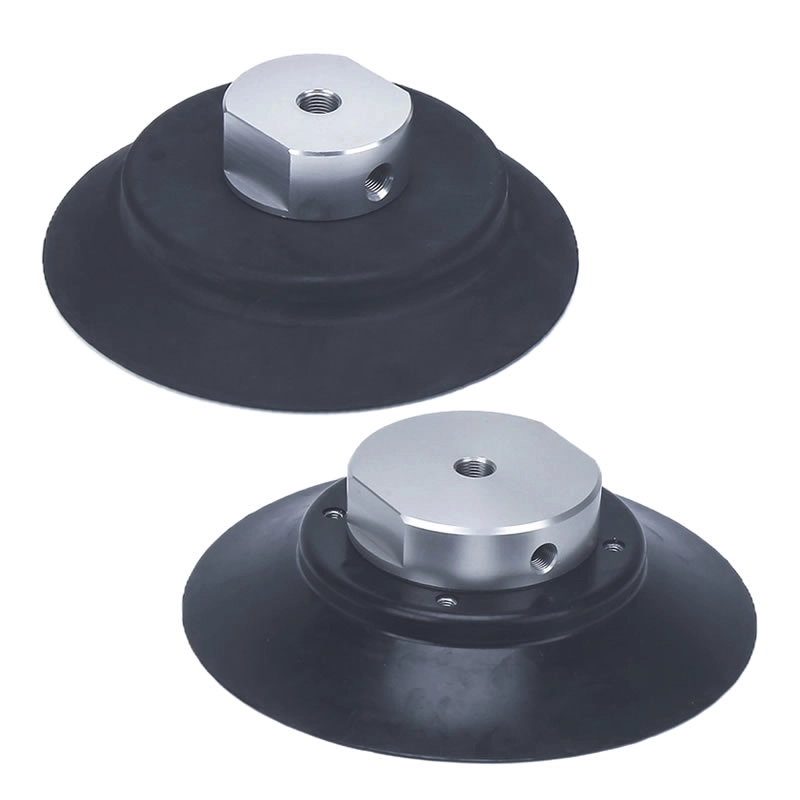

ZP2-T Séria Heavy-Duty s adaptérom vákuových podložiek
ZP2-T Séria Heavy-Duty s vyrovnávacími vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Nakupujte prispôsobené vysokopevné vákuové prísavky ZP2 od spoločnosti Zhejiang Comma Electric Co., Ltd., ktorá je jedným z výrobcov a dodávateľov v Číne. ZPT Heavy-duty Vacuum Cup je špecializovaný nástroj na manipuláciu s ťažkými obrobkami. Je k dispozícii vo viacerých priemeroch (φ150, φ200, φ250) a obsahuje rôzne materiály vrátane NBR, silikónovej gumy, polyuretánovej gumy, fluorokaučuku a EPR. Každý materiál ponúka odlišné vlastnosti, ako je tvrdosť, rozsah prevádzkových teplôt a chemická odolnosť, čo umožňuje prispôsobený výber na základe špecifických pracovných prostredí a požiadaviek na obrobky. Čalúnený dizajn, ktorý je k dispozícii vo verziách s výplňou aj bez výplne, účinne zmierňuje nárazové sily počas kontaktu s obrobkom, vďaka čomu je ideálny pre krehké povrchy. Vákuový výstup je orientovaný vertikálne, s možnosťou montáže pomocou vonkajších alebo vnútorných závitov.
Faq
Aké veľkosti sú k dispozícii?
Vysokopevnostné vákuové prísavky Commaelec ZP2 sú dostupné v štandardných priemeroch: φ40, φ50, φ63, φ80, φ100 a φ125.
Menšie veľkosti: vhodné pre ľahšie alebo presné diely
Väčšie veľkosti: poskytujú silnejšie sanie pre náročnú manipuláciu
Továreň Commaelec udržiava pravidelné zásoby a tiež podporuje prispôsobené veľkosti pre konkrétne projekty.
Kedy by sa mali vymeniť?
Výmena sa odporúča, keď:
Pera vykazuje opotrebovanie, praskliny alebo deformácie
Sacia sila sa stáva nestabilnou alebo klesá
Počas prevádzky dochádza k častému úniku vzduchu
Pri automatizácii s vysokým cyklom je dôležitá pravidelná kontrola. Commaelec používa vysokokvalitné materiály (NBR, silikón, PU atď.) na predĺženie životnosti, ale včasná výmena zaisťuje bezpečnosť a účinnosť.
Pracujú s nárazníkmi?

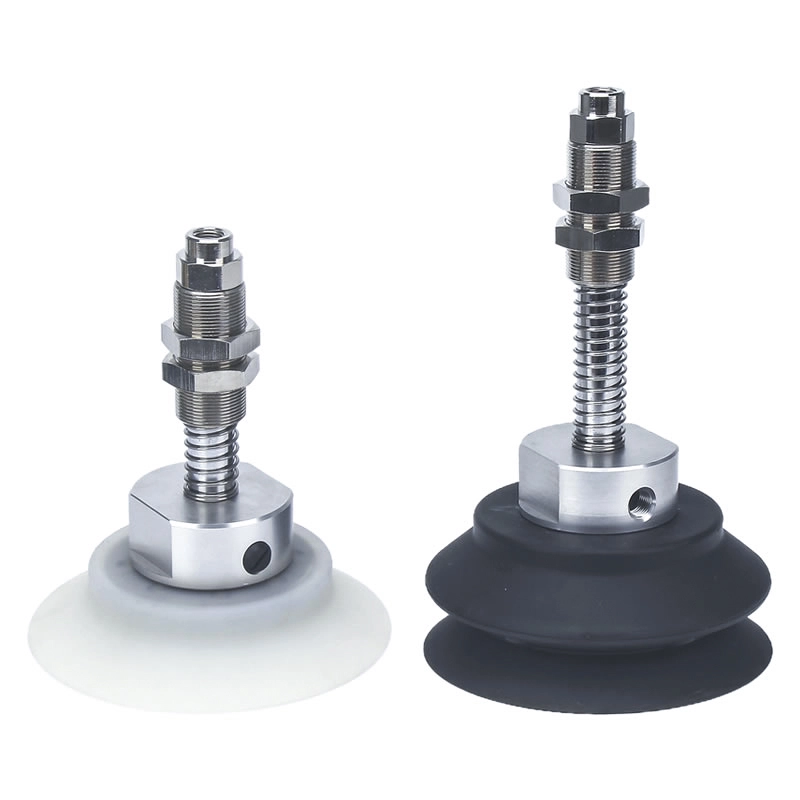

áno. Vákuové prísavky ZP2 s vysokou tuhosťou môžu byť vybavené tlmiacimi (odpruženými) držiakmi.
Znižuje nárazy pri kontakte s obrobkom
Chráni krehké povrchy, ako je sklo alebo potiahnuté materiály
Zlepšuje presnosť polohovania v automatizovaných systémoch
Commaelec poskytuje kompatibilné držiaky nárazníkov a adaptéry pre flexibilnú integráciu.
Aké sú typické aplikácie?
Tieto prísavky sú široko používané v:
Robotické ramená a automatizované výrobné linky
Manipulácia s plechmi, sklenenými panelmi a ťažkými komponentmi
Nerovné alebo mierne naklonené povrchy, kde sa vyžaduje stabilné uchopenie
Lítiové batérie a elektronický priemysel (s príslušenstvom z nehrdzavejúcej ocele)

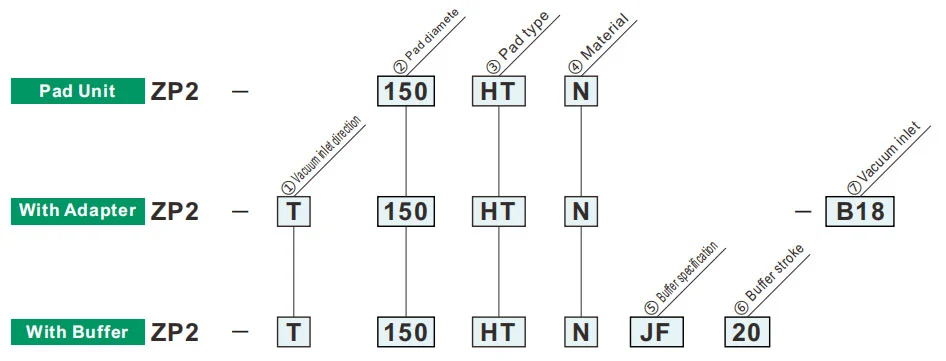

Ako objednať
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ② Priemer podložky ③Typ podložky (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Tenký plochý s rebrom | ● | ● | ● | |
| HB | Typ vlnovca | ● | - | - | |
| ⑦ Prívod vákua | B16 | M16 x 1,5 | ● | ● | - |
| B18 | M18 x 1,5 | ● | ● | ● | |
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| JF | Rotujúce (oceľ, s puzdrom) |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| ⑥ Zdvih vyrovnávacej pamäte | |
| 20 | 20 mm |
| 50 | 50 mm |
| Zdvih nárazníka (mm) | Reaktívna sila pružiny[N] | |
| Pri 0 zdvihu | Pri plnom zdvihu | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

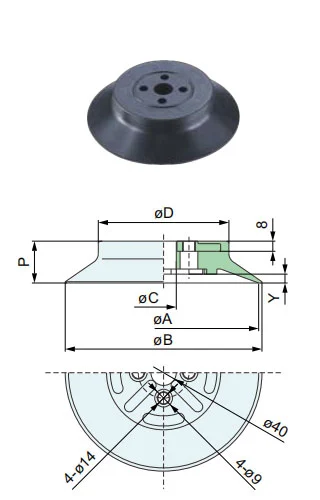

Dimensions(mm)
HT
Tenký plochý s typom rebier
150 200
| øA | øB | øC | øD | P | Y | ||||
| Model | ②Priem. | ③Typ podložky | ④ Materiál podložky | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Odporúčaný model: ZP2-150HTN

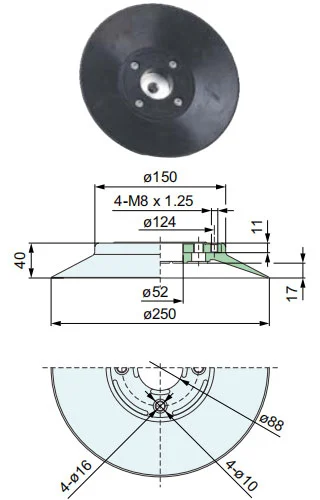

HT
Tenký plochý s typom rebier
250
| Model | ②Priem. | ③Typ podložky | ④ Materiál podložky |
| ZP2 | 250 | HT | NS |
Referenčný model: ZP2-250HTS
HT
Tenký plochý s typom rebier
150 200
| Model | ②Priem. | ③Typ podložky | ④ Materiál podložky |
| ZP2 | 150 | HB | NS |
Referenčný model: ZP2-150HBS
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
