Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

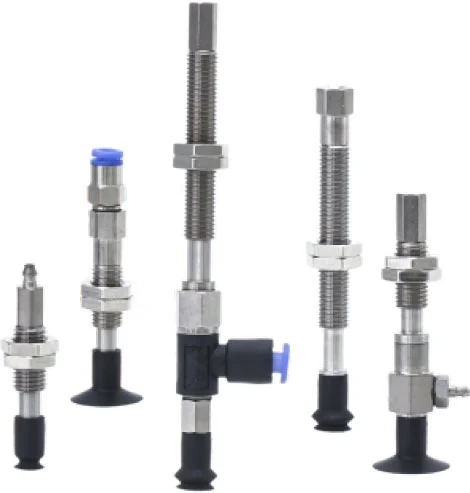

Základné bez poistného krúžku Vákuové prísavky ZP
Vákuové prísavky ZP Basic bez poistného krúžku vyrobené v Číne majú významné výhody a prednosti: Po prvé, ponúkajú vysokú nákladovú efektívnosť. Využitím vyspelej výrobnej základne efektívne kontrolujú náklady a zároveň zabezpečujú výkonnosť produktu, čím znižujú obstarávacie náklady pre zákazníkov; Po druhé, poskytujú rôzne kategórie produktov s viacerými špecifikáciami a modelmi; Po tretie, ich technológia je vyspelá. Použitím prvotriednych materiálov, ako je silikón a pokročilá technológia udržiavania tlaku vo vákuu, zaisťujú silnú priľnavosť a stabilitu a zaručujú bezpečnú manipuláciu s materiálom; Po štvrté, ich dodávateľský reťazec je stabilný, podporovaný robustným domácim priemyselným reťazcom a silnou výrobnou kapacitou na zabezpečenie včasnej dodávky. Vďaka týmto výhodám sú domáce vákuové prísavky vysoko konkurencieschopné v oblasti priemyselnej automatizácie.
Kliknite a spustite výber
》Späť na informácie o produkte
Základné Bez uzamykacieho krúžku Pad Nástroj ZP
Jednotka podložiek série ZP
Séria ZPT s adaptérovými vákuovými podložkami
Séria ZPT s vyrovnávacími vákuovými podložkami
Séria ZPR s adaptérovými vákuovými podložkami
Séria ZPR s vyrovnávacími vákuovými podložkami
Séria ZPY s adaptérovými vákuovými podložkami
Séria ZPY s vyrovnávacími vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj

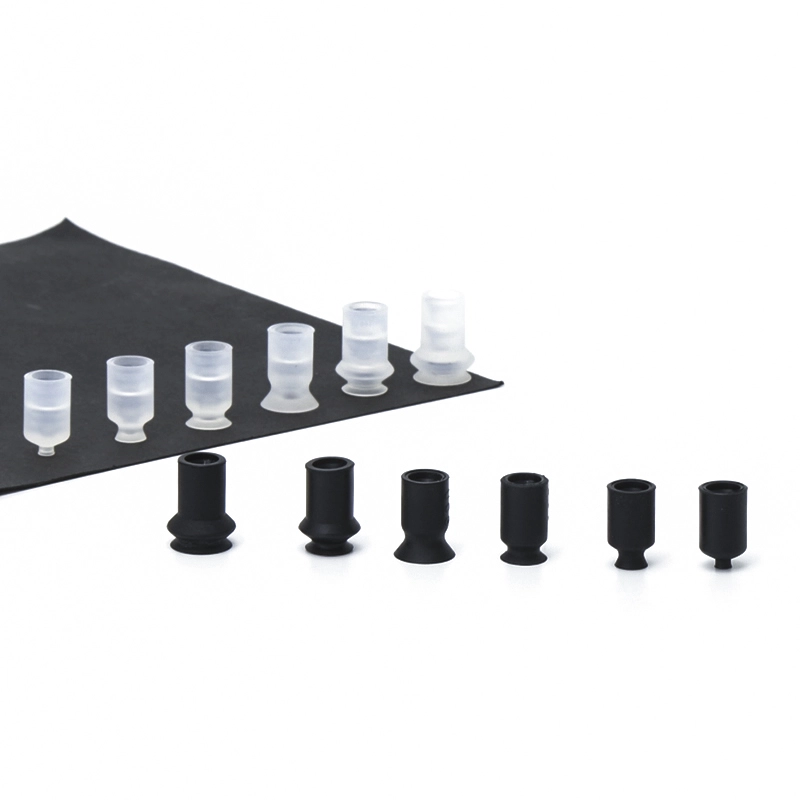

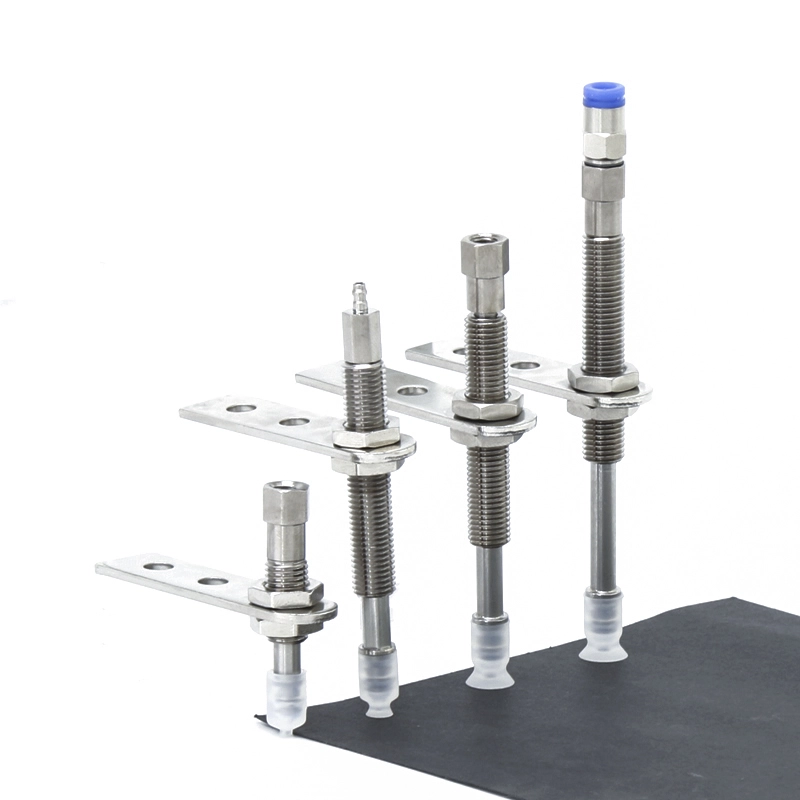

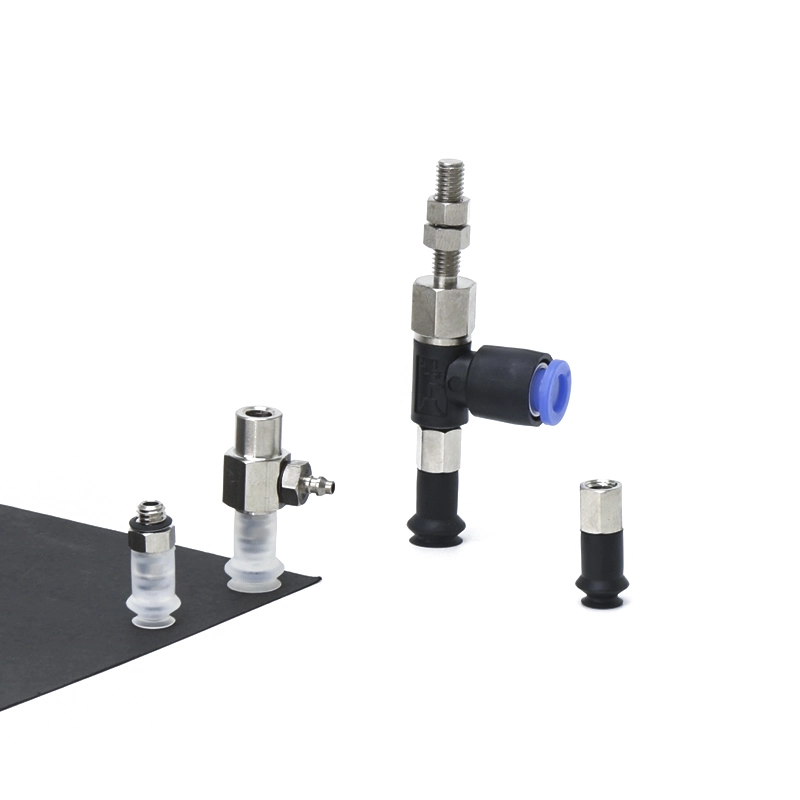

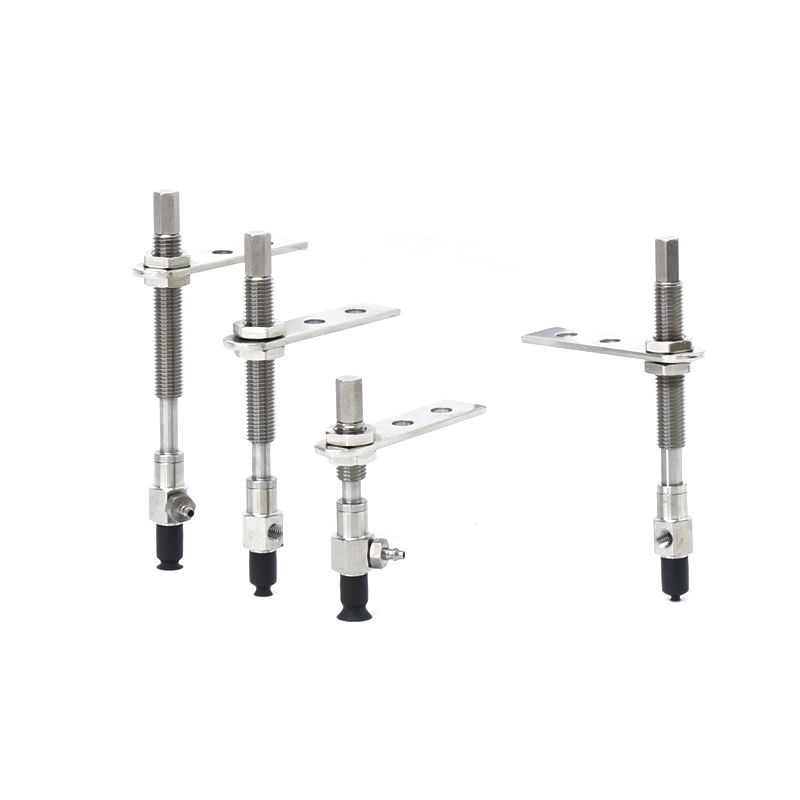

Aké sú základné vákuové prísavky ZP bez poistného krúžku?
Definícia a funkcia
• Vákuový uchopovací nástroj:Vytvára tesnenie s povrchom obrobku, čo umožňuje zdvíhanie a polohovanie
• Flexibilná aplikácia:Vhodné pre hladké, rovné alebo mierne zakrivené povrchy
• Podpora automatizácie:Používa sa v robotických ramenách, dopravníkoch a manipulačných systémoch
Štrukturálne vlastnosti
• Vyrobené z odolných elastomérov, ako je silikón alebo polyuretán
• Ľahká konštrukcia pre zníženie zaťaženia robotických systémov
• Dostupné vo viacerých priemeroch a tvaroch pre rôzne aplikácie
Hlavné výhody
Flexibilná a jednoduchá inštalácia
• Žiadna štruktúra poistného krúžku zjednodušuje montáž a výmenu
• Znižuje čas inštalácie a náklady na údržbu
Spoľahlivý tesniaci výkon
• Zaisťuje stabilné vákuové uchytenie na hladkých a neporéznych povrchoch
• Udržuje konzistentné sanie počas vysokorýchlostných operácií
Nákladovo efektívne riešenie
• Jednoduchá konštrukcia znižuje výrobné náklady a náklady na výmenu
• Ideálne pre rozsiahle aplikácie alebo aplikácie s vysokým cyklom
Odolné a odolné voči opotrebovaniu
• Vysokokvalitné materiály poskytujú dlhú životnosť
• Odolné voči oderu a opakovanému použitiu
Široká kompatibilita
• Kompatibilné s rôznymi vákuovými generátormi a montážnymi systémami
• Vhodné pre viaceré priemyselné prostredia
Proces prispôsobenia a výroby
Možnosti prispôsobenia
Na splnenie rôznych požiadaviek priemyselnej automatizácie je možné vákuové prísavky Basic bez poistného krúžku ZP plne prispôsobiť od výberu materiálu až po konštrukčný dizajn:
• Výber materiálu
o Silikón (SI): Odolnosť voči vysokým teplotám, ideálny pre elektroniku a čisté prostredie
o Polyuretán (PU): Vynikajúca odolnosť proti opotrebovaniu pre vysokocyklové operácie
o NBR: Nákladovo efektívne riešenie pre všeobecné priemyselné aplikácie
o Voliteľné antistatické alebo potravinárske materiály pre špecializovaný priemysel
• Veľkosť a geometria
o Široká škála priemerov, ktoré zodpovedajú rôznym nosnostiam
o Ploché alebo mierne vlnovcové štruktúry pre rôzne povrchové podmienky
• Tvrdosť a elasticita (Shore A)
o Mäkšie materiály pre jemné alebo krehké výrobky
o Tvrdšie zmesi pre ťažkú alebo vysokorýchlostnú manipuláciu
o Optimalizovaná rovnováha medzi flexibilitou a odolnosťou
• Montáž a kompatibilita rozhrania
o Prispôsobenie rôznym držiakom a vákuovým systémom
o Zhoda veľkosti závitu a typu pripojenia (metrické, BSP, NPT)
o Integrácia s rôznymi montážnymi prvkami alebo adaptérmi
• Dizajn špecifický pre aplikáciu
o Protišmykové povrchové vzory pre lepšiu priľnavosť
o Materiály odolné voči olejom alebo chemikáliám pre drsné prostredie
o Prispôsobenie výkonu pri vysokej alebo nízkej teplote
Ako objednať
|

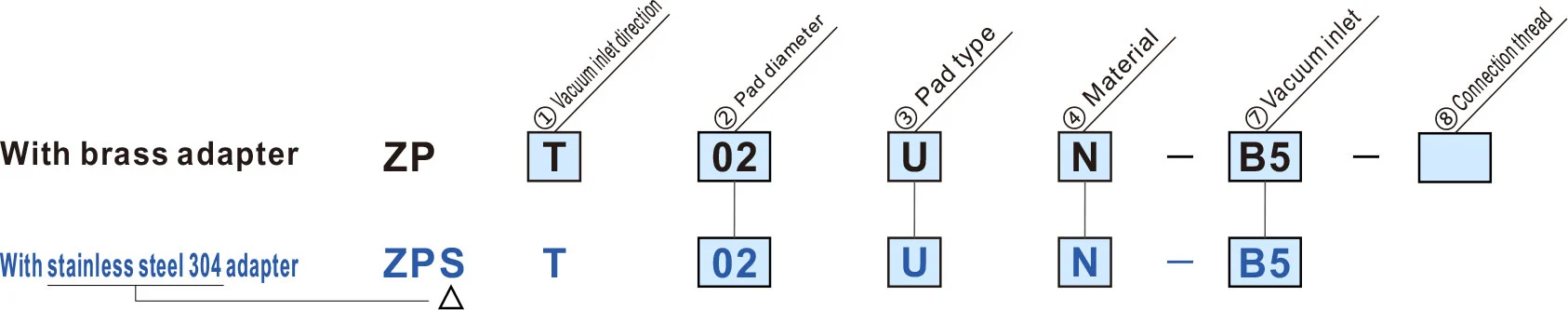

③ Typ podložky
② Priemer podložky (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Plochý typ/oválny typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ vlnovca | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tenký plochý typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tenký plochý typ s rebrami | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Modrý symbol sú prispôsobené modely
| Montážne rozmery adaptéra | |
| Ak bude adaptér vyrobený zákazníkom, navrhnite adaptér s rozmermi uvedenými vpravo. |
|
| ① Smer vstupu vákua | ⑦ Prívod vákua | ⑧ Pripojovací závit | |||||||
| T | Vertikálne |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Bočné |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Typ priemeru podložky (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5 x 7 | 4x10 | ||
| U | Plochý typ/oválny typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ vlnovca | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tenký plochý typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tenký plochý typ s rebrami | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Modrý symbol sú prispôsobené modely.
| ⑧ Pripojovací závit | ||
| Malá niť | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Ženská niť | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Prívod vákua | |||
| Malá niť | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženská niť | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Kovanie na tyče | U4 | Pre mäkké hadičky ø4 | M-5AU-4 |
| N4 | Pre nylonové hadice ø4 | M-5AN-4 | |
| U6 | Pre mäkké hadičky ø6 | M-5AU-6 | |
| N6 | Pre nylonové hadice ø6 | M-5AN-6 | |
| Zapínanie jedným dotykom | 04 | ø4 | |
| 06 | ø6 | ||
| ① Smer vstupu vákua | ⑦ Prívod vákua | |||||||||
| T | Vertikálne |
|
B3B5U4N4U6N60406 |
|||||||
| R | Bočné |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Typ podložky
② Priemer podložky (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Plochý typ/oválny typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ vlnovca | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tenký plochý typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tenký plochý typ s rebrami | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Modrý symbol sú prispôsobené modely.

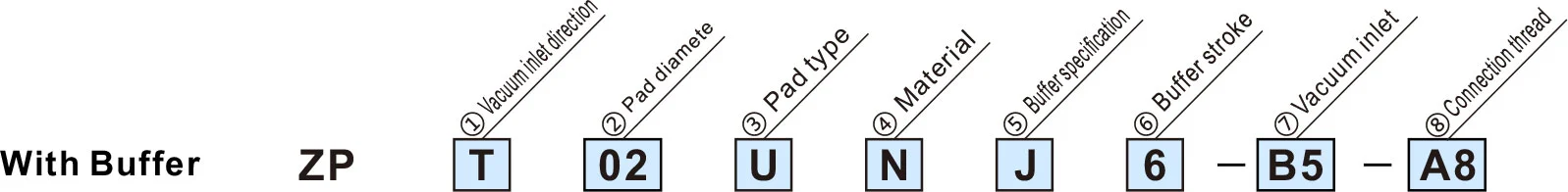

| ⑤ Špecifikácia vyrovnávacej pamäte | |
| J | Otáčanie |
| K | Neotáčavé |
| JN | Otáčanie (Bez nárazníkovej platne) |
| KN | Neotáčavé (Bez nárazníkovej platne) |
| ⑥ Zdvih vyrovnávacej pamäte | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Prívod vákua | |||
| Malá niť | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženská niť | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Ozubené kovanie | U4 | Pre mäkké hadičky ø4 | M-5AU-4 |
| N4 | Pre nylonové hadice ø4 | M-5AN-4 | |
| U6 | Pre mäkké hadičky ø6 | M-5AU-6 | |
| N6 | Pre nylonové hadice ø6 | M-5AN-6 | |
| Zapínanie jedným dotykom | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Pripojovací závit | |
| A8 | M8 x 1,0 |
Špecifikácie
| Poistný krúžok/ typ podložky | Priemer/rozmery podložky | Aplikácia | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez uzamykacieho krúžku | Plochý typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pre obrobky s rovným a nedeformovaným povrchom |
| Oválny typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pre obrobky s obmedzeniami na adsorpčnom povrchu | |
| Tenký plochý typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pre mäkké obrobky, ako sú tenké plechy alebo vinyl. Zvrásnenie alebo deformácia počas adsorpcie môže byť znížená. | |
| Tenký plochý typ s rebrami (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pre mäkké obrobky, ako sú tenké plechy alebo vinyl. Obrobky je možné odobrať ľahko vďaka rebrinám |
|
| Typ vlnovca (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Na použitie tam, kde nie je priestor pre tlmič alebo pre obrobky so šikmými plochami | |
| S poistným krúžkom | Plochý typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pre obrobky s rovným a nedeformovaným povrchom |
| Plochý typ s rebrami (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pre obrobky, ktoré sa ľahko deformujú. Obrobky sa dajú ľahko vybrať vďaka rebrám | |
| Typ vlnovca (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Na použitie tam, kde nie je priestor pre tlmič alebo pre obrobky so šikmými plochami | |
| Hlboký typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pre obrobky so zakrivenými povrchmi alebo pre guľovité obrobky | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) na povrch (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
Hot Tags: Základné vákuové prísavky bez poistného krúžku ZP, Čína, výrobca, dodávateľ, továreň
Odoslať dopyt
Kontaktné informácie
-
Adresa
Obec Xiaruan Mesto Baishi Mesto Yueqing Provincia Zhejiang Čína
-
Tel
-
E-mail
V prípade otázok o vákuových prísavkách, vákuových generátoroch, príslušenstve pneumatických komponentov alebo cenníku nám zanechajte svoj e-mail a my sa vám ozveme do 24 hodín.
