Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

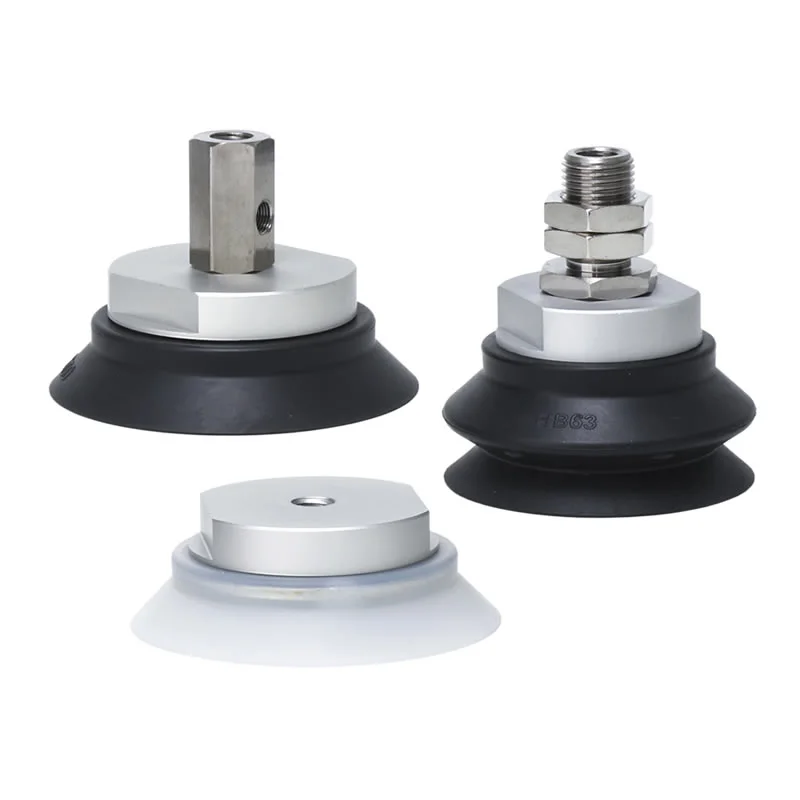

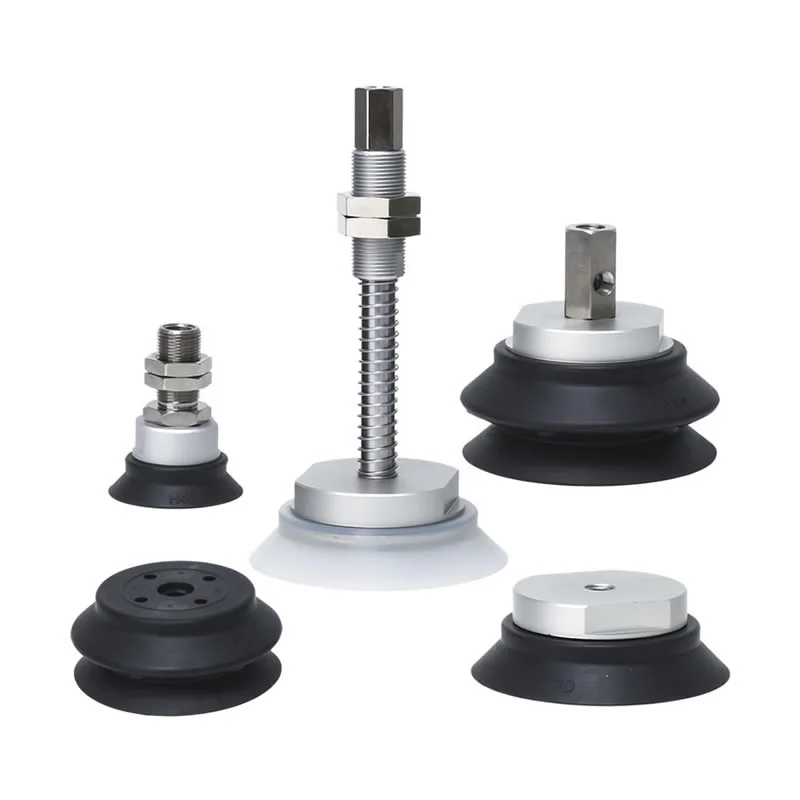

Vysokopevnostné vákuové prísavky ZP
Ako popredný čínsky výrobca ponúka naša továreň prispôsobené vysokopevné vákuové prísavky ZP (Ø40-125 mm) pre náročné úlohy. Ako špičkový dodávateľ poskytujeme NBR, silikón a antistatické materiály s odpruženým dizajnom na zmiernenie nárazov. Ideálne pre krehké povrchy a vedenia lítiových batérií.
Kliknite a spustite výber
》Späť na informácie o produkte
Vysokopevnostné vákuové prísavky ZP
Jednotka podložiek série ZP pre veľké zaťaženie
ZPT Séria Heavy-Duty s adaptérom vákuových podložiek
ZPT Séria Heavy-Duty s adaptérom vákuových podložiek
Séria ZPX Heavy-Duty s adaptérom vákuových podložiek
Séria ZPX Heavy-Duty s vyrovnávacími vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Vysoko pevné vákuové prísavky ZP predstavujú priemyselné riešenie uchopenia špeciálne navrhnuté na manipuláciu s veľkými, ťažkými alebo ľahko deformovateľnými obrobkami. Ako špecializovaný výrobca v Číne sme tento produkt navrhli so zosilnenou základnou prísavkou a zostavou držiaka; to zaisťuje výnimočnú odolnosť voči bočným silám a zachováva vynikajúcu stabilitu pri uchopení ťažkých bremien, čo z neho robí nepostrádateľný prispôsobený pneumatický komponent v oblasti ťažkej priemyselnej automatizácie.
Technické špecifikácie a všestrannosť
1. Možnosti veľkého priemeru pre maximálny zdvih
Na prispôsobenie sa rôznym požiadavkám na zaťaženie sú vákuové prísavky ZP s vysokou tuhosťou dostupné v niekoľkých veľkých priemeroch:
φ40, φ50, φ63, φ80, φ100 a φ125 mm.
Tieto veľkosti umožňujú vysokú kontaktnú plochu vákua a poskytujú potrebnú zdvíhaciu silu pre ťažké priemyselné komponenty.
2. Výber viacerých materiálov pre rôznorodé prostredia
Pracovné prostredie určuje materiál. Ponúkame rôzne vysokokvalitné elastoméry, aby sme zaistili, že vaša prísavka bude prosperovať pri jej špecifickom použití:
NBR (nitrilový kaučuk):Vynikajúca odolnosť voči olejom pre automobilové a obrábacie prostredie.
Silikónová guma:Ideálne pre aplikácie pri vysokých teplotách a bezpečnosť potravín.
Polyuretán a fluórkaučuk:Vysoká odolnosť proti opotrebovaniu a chemická stabilita pre špecializované priemyselné čistiace alebo lakovacie linky.
Antistatické materiály:Dôležité pre elektronickú montáž a manipuláciu s polovodičmi.
3. Integrované odpruženie a montáž
Bezpečnosť a presnosť idú ruka v ruke. Naša ponuka vysokopevnostných vákuových prísaviek ZP:
Čalúnené verzie:Účinne zmierňuje nárazové sily počas kontaktu, chráni krehké povrchy a znižuje vibrácie systému.
Verzie bez odpruženia:Pre aplikácie, kde je preferovaný pevný, priamy kontakt.
Flexibilná montáž:Dostupné s vonkajším alebo vnútorným závitom a vertikálnymi vákuovými výstupmi, aby vyhovovali vašim existujúcim usporiadaniam strojového zariadenia.
Prečo si vybrať vysoko pevné vákuové prísavky Commaelec Factory ZP?
1. Dizajn zosilnenej základne:Vákuové prísavky Commaelec ZP s vysokou tuhosťou sa vyznačujú zvýšenou tuhosťou v mieste spojenia medzi prísavkou a armatúrou a účinne odolávajú bočným šmykovým silám.
2. Široká škála veľkostí:Tieto prísavky sú k dispozícii v rôznych veľkostiach od φ40 do φ125 mm a sú špeciálne navrhnuté na manipuláciu s ťažkými predmetmi, ako sú ťažké plechy, kameň a veľkoplošné sklo, čím zaisťujú pevnú priľnavosť.
3. Ako dodávateľ s vlastným výrobným zariadením ponúka Commaelec tri materiálové možnosti:
Antistatické:Navrhnuté špeciálne pre elektronický a polovodičový priemysel, aby sa zabránilo poškodeniu citlivých komponentov statickým výbojom.
Celonerezové komponenty:Zvlášť vhodné pre priemysel lítium-iónových batérií, spĺňajúce požiadavky na materiály bez obsahu medi a zinku, s vysokou odolnosťou proti korózii a čistotou.
Fluorokarbónová guma (FKM) a EPR:Ideálne pre chemické prostredie alebo vysokoteplotné operácie (ako je demontáž dielov vyrobených vstrekovaním), ponúka vynikajúcu chemickú stabilitu a odolnosť voči poveternostným vplyvom.

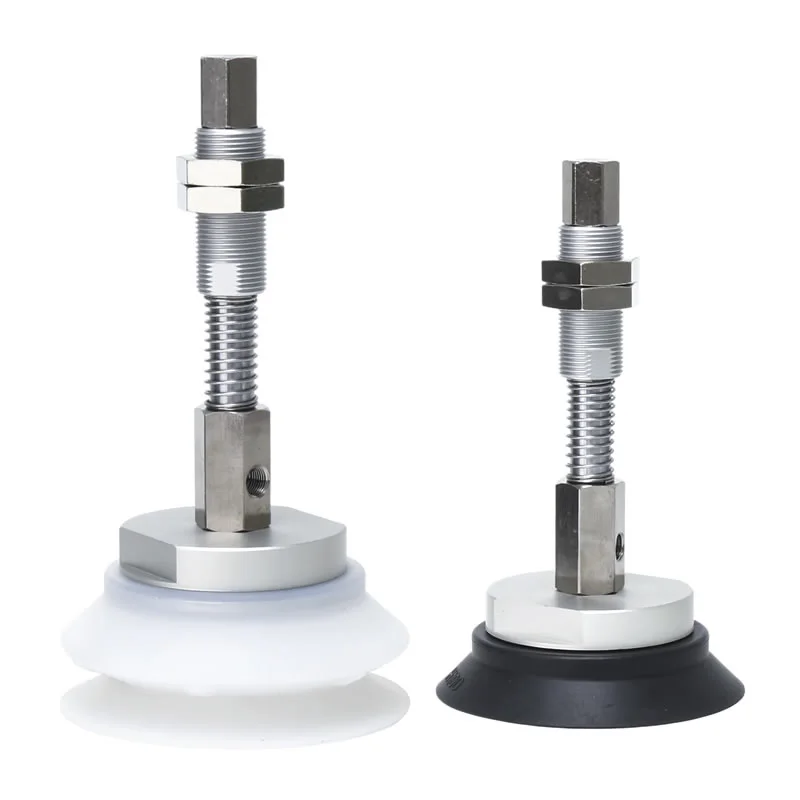

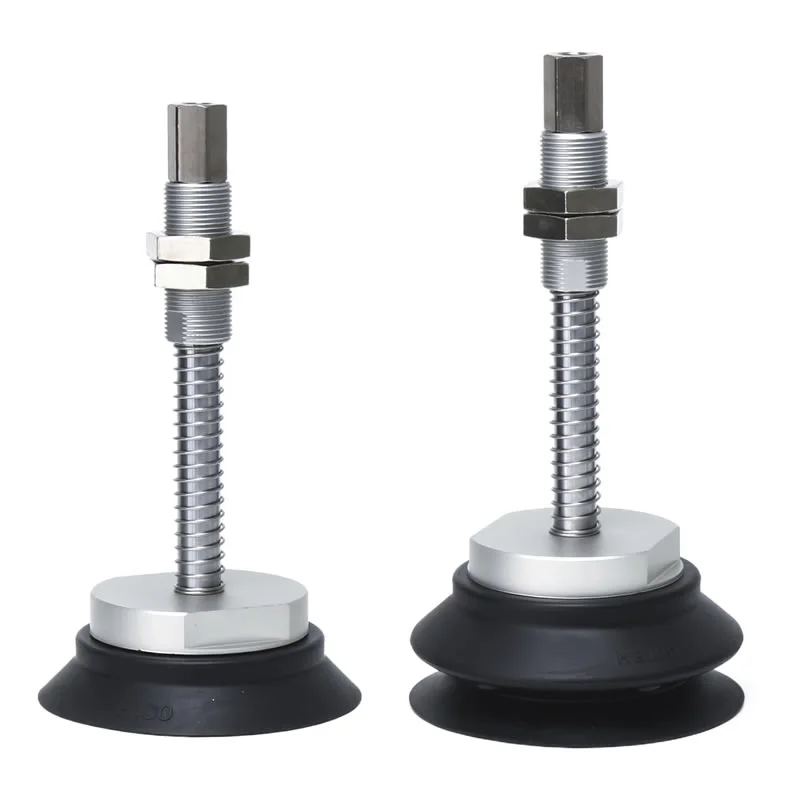

4. Technológia presného odpruženia:Dostupné vo verzii Cushioned s rozsahom zdvihu 6 mm – 50 mm. Keď sa prísavka dotkne krehkých povrchov (ako je ultratenké sklo), tlmiaci držiak absorbuje okamžitú energiu nárazu, čím výrazne znižuje hluk a predlžuje životnosť zariadenia.
5. Viacsmerné vákuové riešenia:Montážna konzola pre vysoko pevné vákuové prísavky ZP podporuje konfigurácie vertikálneho aj bočného vákuového portu s prepínateľnými možnosťami vnútorného a vonkajšieho závitovania; tento dizajn výrazne zjednodušuje priestorové usporiadanie a proces inštalácie na rozhraní nástrojov na konci ramena (EOAT).

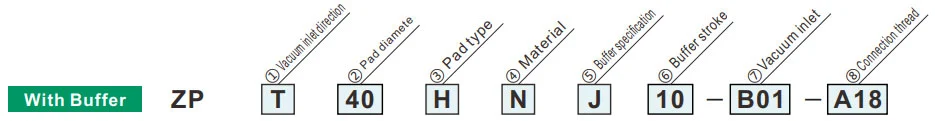

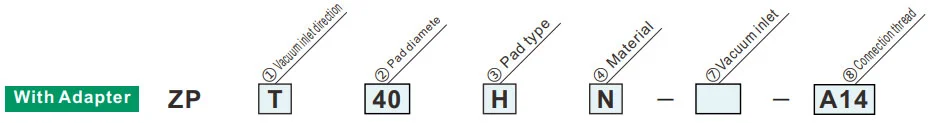

Ako objednať
| ②Priemer vankúšika | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podložky | |
| H | Ploché s rebrom |
| HB | Typ vlnovca |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
Zelený symbol sú prispôsobené modely
| ① Smer vstupu vákua | Priemer podložky | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertikálne |
|
⑦ Vákuová vaňa | Ženské vlákno | B6 | M6x1 | ● | — | — | ||||
| B8 | M8 x 1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12 x 1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Samec závit | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Bočné |
|
Ženské vlákno | B8 | M8 x 1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12 x 1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ② Priemer podložky | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
Zelený symbol sú prispôsobené modely
| ③Typ podložky | |
| H | Ploché s rebrom |
| HB | Typ vlnovca |
| ① Smer vstupu vákua | |
| T | Vertikálne |
| X | Bočné |
| ③Typ podložky | |
| H | Ploché s rebrom |
| HB | Typ vlnovca |
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| J | Otočné (hliník, bez puzdra) |
| JB | Otočné (mosadzné, s puzdrom) |
| JF | Rotujúce (oceľ, s puzdrom) |
| KB | Neotáčavé (mosadz, s puzdrom) |
| ⑦ Prívod vákua | |
| B01 | Rc1/8 |
| ② Priemer podložky | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
Zelený symbol sú prispôsobené modely
| Priemer podložky | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Zdvih vyrovnávacej pamäte | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Vlákno pripojenia | Samec závit | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22 x 1,5 | — | — | ● | |||||||
Reaktívna sila pružiny
| Pripojovací závit | Uťahovací moment ±5%[N·m] | Zdvih nárazníka (mm) | Reaktívna sila pružiny[N] | |||
| hliník (J) | Mosadz, s puzdrom (JB/KB) | Oceľ, s puzdrom (JF) | Pri 0 zdvihu | Pri plnom zdvihu | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22 x 1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
