Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).
Základné vákuové prísavky s guľovým kĺbom ZP
Ako popredný čínsky výrobca poskytujeme prispôsobené vákuové prísavky so základným guľovým kĺbom ZP (Ø10-32mm) pre nepravidelné obrobky. Vďaka otočným hlavám, zdvihu nárazníka (6-50 mm) a vysokokvalitnej silikónovej/antistatickej gume zaisťuje náš priamy dodávateľ z výroby stabilitu a zníženie hluku. Najlepšie pre lítiové batérie s možnosťami z nehrdzavejúcej ocele.
Kliknite a spustite výber
》Späť na informácie o produkte

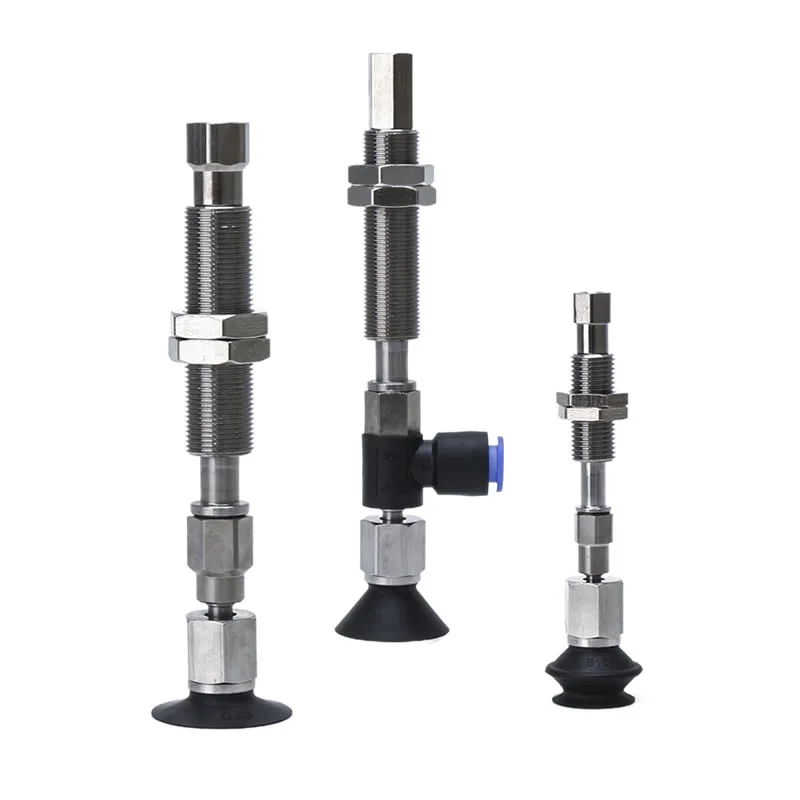

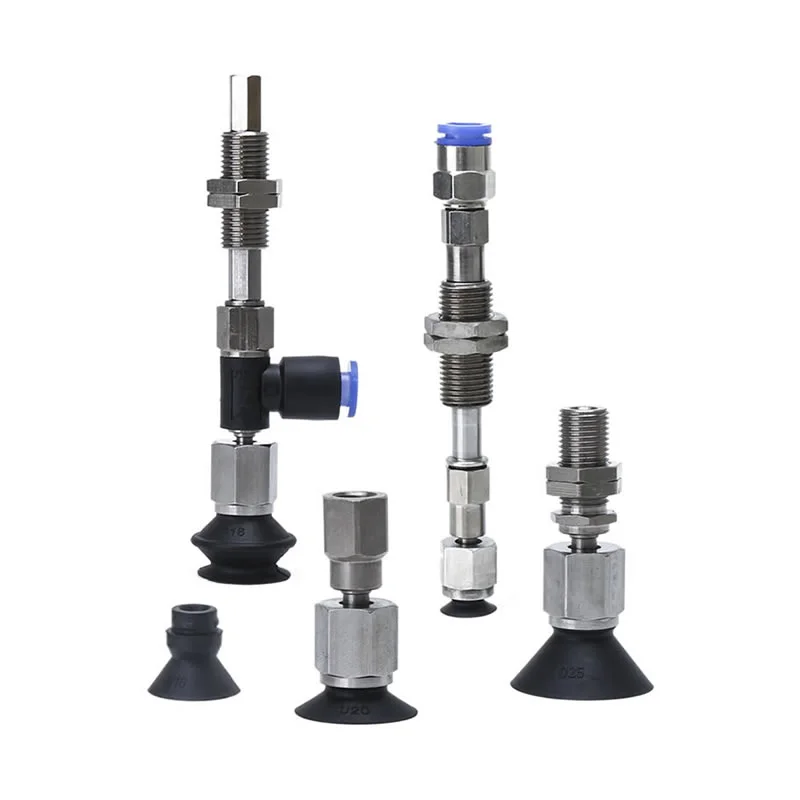

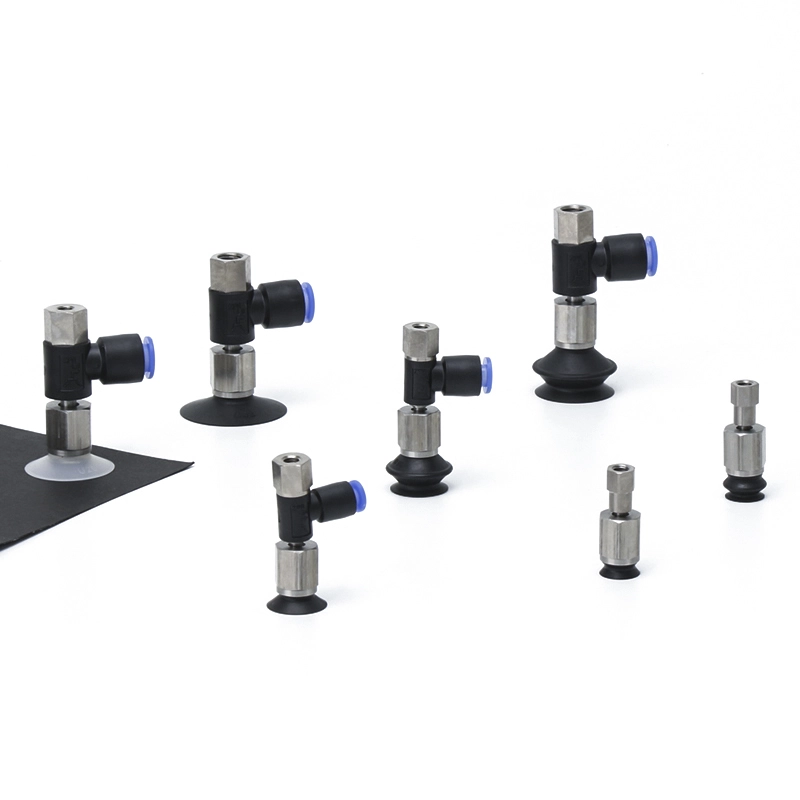

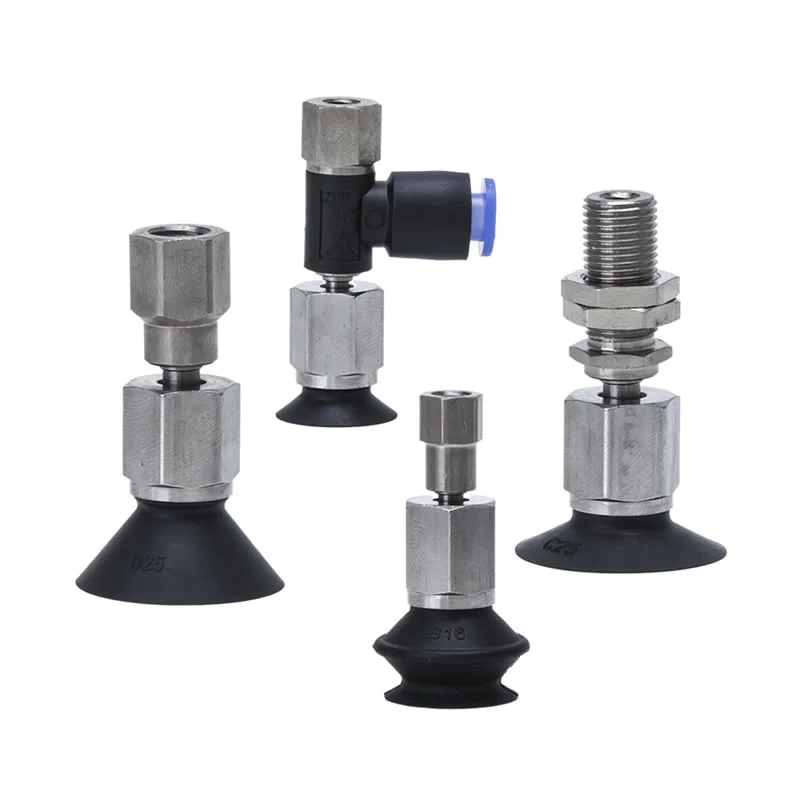

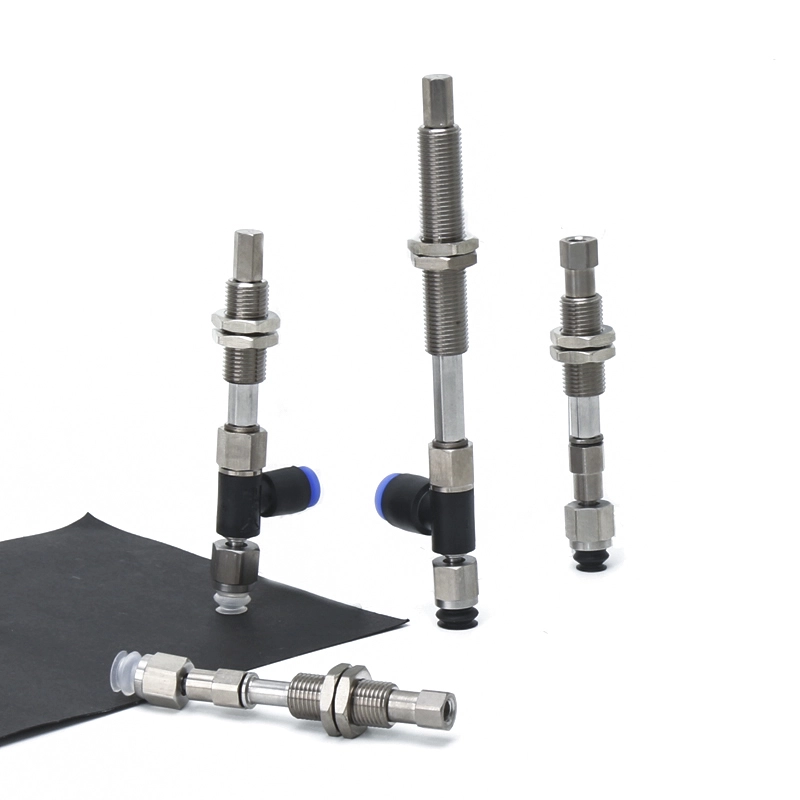

Základné vákuové prísavky s guľovým kĺbom ZP
Typ guľového kĺbu série ZPTF s adaptérovými vákuovými podložkami
Typ guľového kĺbu série ZPTF s nárazníkovými vákuovými podložkami
Typ guľového kĺbu série ZPRF s adaptérovými vákuovými podložkami
Typ guľového kĺbu série ZPRF s nárazníkovými vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Commaelec je popredný čínsky výrobca, vákuová prísavka základného typu s guľovým kĺbom radu ZP je vysoko výkonný pneumatický komponent špeciálne navrhnutý na uchopenie nepravidelných, naklonených alebo zakrivených obrobkov. Jeho dizajn zahŕňa mechanizmus guľového kĺbu – pripomínajúci ľudský kĺb – v bode pripojenia prísavky; táto funkcia umožňuje automatické zarovnanie, vďaka čomu sa guľový kĺb voľne otáča, keď sa miska dostane do kontaktu so šikmým povrchom. Automaticky kompenzuje uhlové odchýlky počas robotických uchopovacích operácií, čím zabraňuje úniku vákua spôsobenému nedokonalým utesnením. K dispozícii v priemeroch od 10 mm do 32 mm, séria tiež ponúka voliteľné modely vybavené nárazníkovým mechanizmom (Buffer) so zdvihom medzi 6 mm a 50 mm, ktorý chráni obrobky pred poškodením spôsobeným mechanickým nárazom.
Technická nadradenosť
Základné vákuové prísavky ZP s guľovým kĺbom nie sú len štandardné komponenty; sú to všestranné nástroje určené pre vysokovýkonné prostredia.
1. Dizajn adaptívnej otočnej hlavy
Hlavnou výhodou modelu ZPTF je otočný mechanizmus s guľovým kĺbom. To umožňuje, aby sa prísavka nakláňala a otáčala, pričom sa automaticky vyrovnáva s uhlom obrobku. Táto vlastnosť výrazne zvyšuje stabilitu pri priemyselnej manipulácii, najmä v prípade častí karosérií automobilov alebo lisovaných plastov.
2. Komplexný rozsah veľkostí a tvarov
Aby sme splnili požiadavky rôznych aplikácií, ponúkame široký výber:
Rozsah priemeru:Presné veľkosti od minimálne 10 mm do 32 mm.
Typy pohárov:Dostupné v plochých, rebrovaných, akordeónových (mechových) a hlbokých typoch, aby ste zvládli všetko od tenkých plechov až po ťažké textúrované predmety.
3. Flexibilné vákuové výstupy a inštalácia
Priestorové obmedzenia v moderných strojových zariadeniach vyžadujú flexibilné usporiadanie. Funkcia našich základných vákuových prísaviek s guľovým kĺbom ZP:
Možnosti duálnej zásuvky:Vertikálne a horizontálne vákuové vstupy pre bezproblémovú integráciu do kompaktných priestorov.
Odroda montáže:Možnosti zahŕňajúce adaptéry alebo špecializované držiaky nárazníkov pre prispôsobenú inštaláciu.
Hlavné výhody
Stabilita úchopu:Najmä pri manipulácii so zakrivenými panelmi karosérie automobilov, nepravidelne tvarovanými dielmi vyrobenými vstrekovaním alebo baliacimi krabicami, konštrukcia vákuových prísaviek s guľovým kĺbom ZP so základným guľovým kĺbom zaisťuje, že úrovne vákua zostávajú konštantne vysoké.
Zníženie hluku a otrasov:V spojení s držiakom nárazníka efektívne absorbuje kinetickú energiu pri kontakte, čím predlžuje celkovú životnosť systému.
Adaptabilita na špeciálne prevádzkové podmienky:Napríklad v priemysle lítium-iónových batérií môžu byť vyrobené na mieru výlučne z nehrdzavejúcej ocele; naopak, v elektronickom priemysle možno použiť antistatické materiály.
Aplikačné scenáre
Automobilové diely:Uchopenie zakrivených komponentov, ako sú čelné sklá alebo výplne dverí.
Logistické triedenie:Manipulácia s balíkmi s nerovným povrchom.
3C elektronika:Dosiahnutie presného odsávania v stiesnených priestoroch pomocou nastavenia univerzálneho kĺbu.
Ako objednať

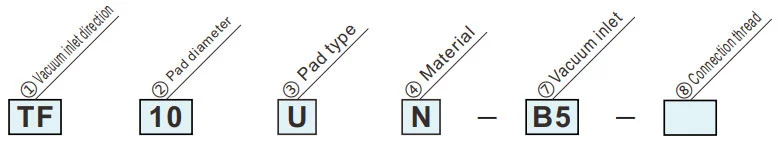

Typ guľového kĺbu s adaptérom
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivé NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely
|
③ Typ podložky
② Priemer podložky (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Plochý typ | ● | ● | ● | ● | ● | ● | |||||||
| C | Plochý typ s rebrami | ● | ● | ● | ● | ● | ● | |||||||
| B | Typ vlnovca | ● | ● | ● | ● | ● | ● | |||||||
| ① Smer vstupu vákua | D | Hlboký typ | ● | — | ● | — | ● | — | ||||||
| TF | Vertikálne |
|
⑦ Prívod vákua | Ženské vlákno | B5 | M5 x 0,8 | ● | ● | ||||||
| ⑧Vlákno pripojenia | Samec závit | A8 | M8 x 1,0 | ● | — | |||||||||
| A10 | M10 x 1,0 | — | ● | |||||||||||
|
⑦ Prívod vákua | Ženské vlákno | B5 | M5 x 0,8 | ● | — | ||||||||
| B8 | M8 x 1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Bočné |
|
Zapínanie jedným dotykom | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Vlákno pripojenia | Ženské vlákno | B5 | M5 x 0,8 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||||

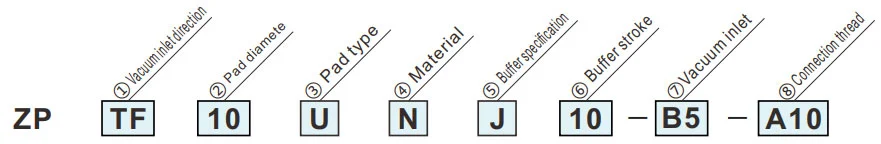

Typ guľového kĺbu s nárazníkom
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely
|
③ Typ podložky
② Priemer podložky (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Plochý typ | ● | ● | ● | ● | ● | ● | ||||||
| C | Plochý typ s rebrami | ● | ● | ● | ● | ● | ● | ||||||
| B | Typ vlnovca | ● | ● | ● | ● | ● | ● | ||||||
| D | Hlboký typ | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥ Zdvih vyrovnávacej pamäte | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ① Smer vstupu vákua | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertikálne |
|
⑦ Prívod vákua | Žena niť |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Jednodotykové kovanie | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Vlákno pripojenia | Samec závit | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Bočné |
|
⑦ Prívod vákua | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Vlákno pripojenia | Samec závit | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14 × 1,0 | 一 | ● | ||||||||||
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| J | Otáčanie |
| K | Neotáčavé |
Špecifikácie
| Poistný krúžok/ typ podložky | Priemer/rozmery podložky | Aplikácia | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez uzamykacieho krúžku | Plochý typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pre obrobky s rovným a nedeformovaným povrchom |
| Oválny typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pre obrobky s obmedzeniami na adsorpčnom povrchu | |
| Tenký plochý typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pre mäkké obrobky, ako sú tenké plechy alebo vinyl. Zvrásnenie alebo deformácia počas adsorpcie môže byť znížená. | |
| Tenký plochý typ s rebrami (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pre mäkké obrobky, ako sú tenké plechy alebo vinyl. Obrobky je možné odobrať ľahko vďaka rebrám |
|
| Typ vlnovca (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Na použitie tam, kde nie je priestor pre tlmič alebo pre obrobky so šikmými plochami | |
| S poistným krúžkom | Plochý typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pre obrobky s rovným a nedeformovaným povrchom |
| Plochý typ s rebrami (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pre obrobky, ktoré sa ľahko deformujú. Obrobky sa dajú ľahko vybrať vďaka rebrám | |
| Typ vlnovca (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Na použitie tam, kde nie je priestor pre tlmič alebo pre obrobky so šikmými plochami | |
| Hlboký typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pre obrobky so zakrivenými povrchmi alebo pre guľovité obrobky | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
