Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

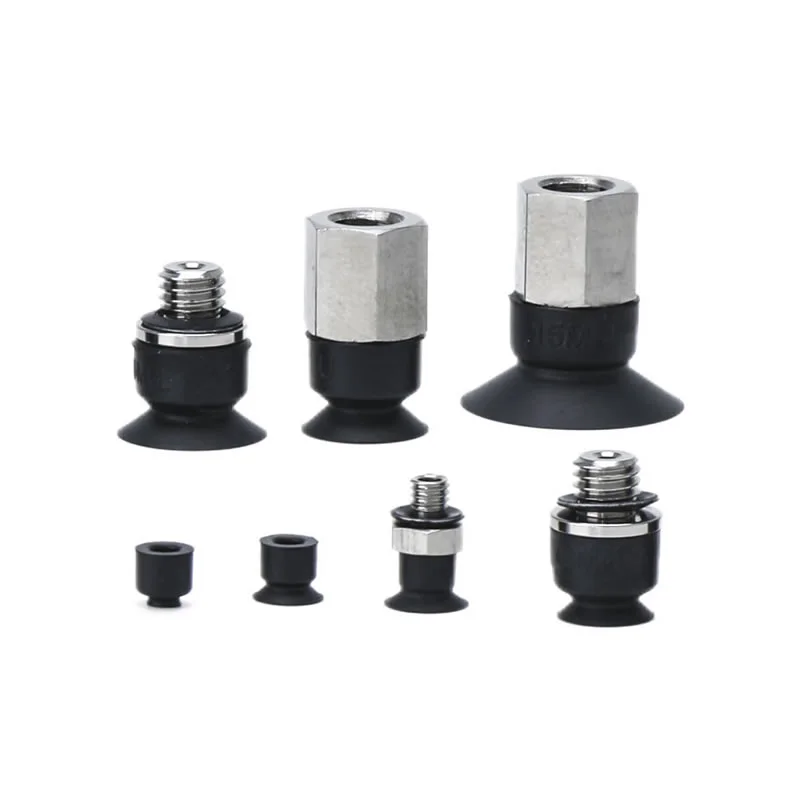

Krátke vákuové prísavky ZP2-MU
Ako popredný čínsky výrobca ponúka naša továreň prispôsobené krátke vákuové prísavky ZP2-MU (ø2-15mm). S nízkym profilom pre úzke priestory a antistatickým silikónom. Využitím dovážaných silikónových, NBR a antistatických materiálov v kombinácii s celonerezovými komponentmi je tento produkt vhodný na použitie v priemysle lítiových batérií a polovodičov.
Kliknite a spustite výber
》Späť na informácie o produkte
Krátke vákuové prísavky ZP2-EU
Jednotka vákuovej podložky série ZP2
Séria ZP2-T s adaptérom krátkej vákuovej podložky
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Krátke vákuové prísavky ZP2-MU sú navrhnuté s kompaktnou štruktúrou a poskytujú stabilnú a spoľahlivú adsorpciu.
Vlastnosti produktu:
Táto nízkoprofilová prísavka je ideálna pre inštalácie s obmedzeným priestorom. Jeho plochý kontaktný povrch zaisťuje tesné priliehanie k obrobku, poskytuje konzistentné sanie a zároveň minimalizuje deformácie, vďaka čomu je vhodný na presnú manipuláciu. Vybrané modely ponúkajú antistatické vlastnosti a spĺňajú požiadavky citlivých prostredí, ako je výroba elektroniky.
špecifikácie:
Dostupné v širokej škále malých priemerov, vrátane φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15, vhodné na manipuláciu s malými a ľahkými komponentmi.
Materiály:
Možnosti zahŕňajú NBR (nitrilový kaučuk), dovážaný silikón a antistatický silikón, čo umožňuje flexibilný výber na základe teploty, odolnosti proti opotrebovaniu a potrieb elektrostatickej ochrany.
Možnosti pripojenia:
Krátke vákuové prísavky ZP2-MU podporujú viaceré montážne konfigurácie vrátane vonkajších závitov (A3) a vnútorných závitov (B5), čo zaisťuje jednoduchú integráciu do širokej škály systémov zariadení.
FAQ
Aký je typ "MU" v ZP2?
Typ „MU“ označuje mini, ultrakompaktný (mikro) dizajn v rámci série ZP2.
Veľmi malé priemery (φ2–φ15) pre presnú manipuláciu
Nízkoprofilová konštrukcia pre tesné inštalačné priestory
Optimalizované pre ľahké, malé obrobky
Commaelec vyrába krátke vákuové prísavky ZP2-MU so stabilnou rozmerovou presnosťou, ktorá zaisťuje konzistentný výkon vo vysoko presných systémoch.
Aké sú kľúčové výhody ZP2-MU?
Kompaktná veľkosť: ideálne pre husté usporiadanie a obmedzený priestor
Stabilná adsorpcia: plochý dizajn zaisťuje spoľahlivé utesnenie malých častí
Precízna manipulácia: minimalizuje deformáciu počas vyberania a umiestňovania
Flexibilita materiálu: K dispozícii sú NBR, silikón a antistatické možnosti
Vysoká konzistencia: Kontrolovaná výroba Commaelec zaisťuje jednotnú kvalitu pri hromadnom použití
Aké sú aplikácie?
Elektronický priemysel: čipy, malé súčiastky, manipulácia s PCB (dostupné antistatické možnosti)
Presné montážne linky: malé plastové alebo kovové diely
Automatizácia balenia: ľahké položky a operácie s rýchlym cyklom
Manipulácia s mikrokomponentmi: kde je kritický priestor a presnosť

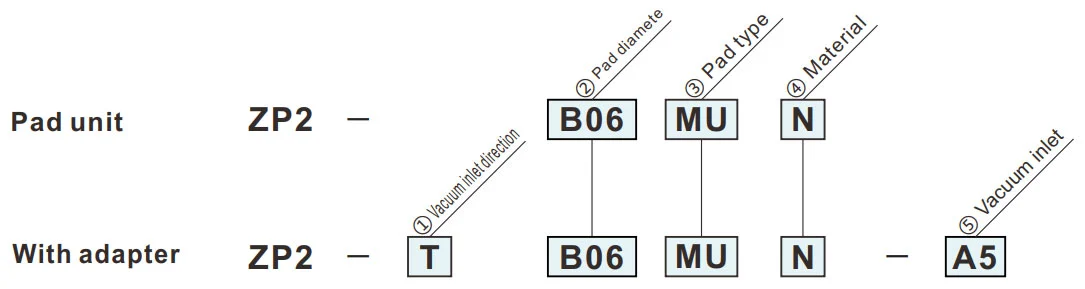

Ako objednať
- Úspora miesta v smere výšky.
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ③Typ podložky | |
| MU | Plochý typ |
|
⑤ Prívod vákua
② Priemer podložky (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (muž) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (muž) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (samica) | — | — | — | — | ● | ● | ● | ● |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
Rozmery (mm)
Zelený symbol sú prispôsobené modely.

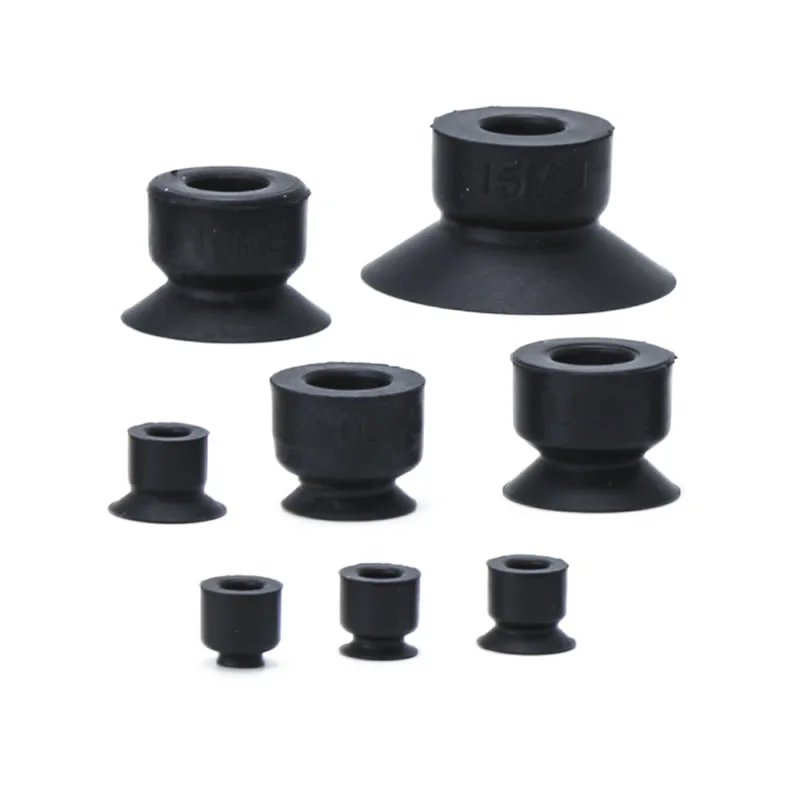

MU
Plochý typ
| Model | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Referenčný model: ZP2-B035MUN
Montážne rozmery adaptéra
Použiteľná podložka: B02MU/B035MU/B04MU/B05MU
Použiteľná podložka: B06MU/B08MU/B10MU/B15MU

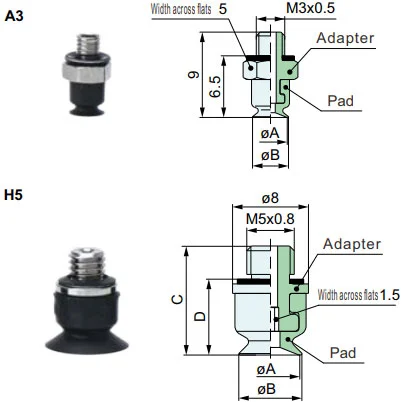

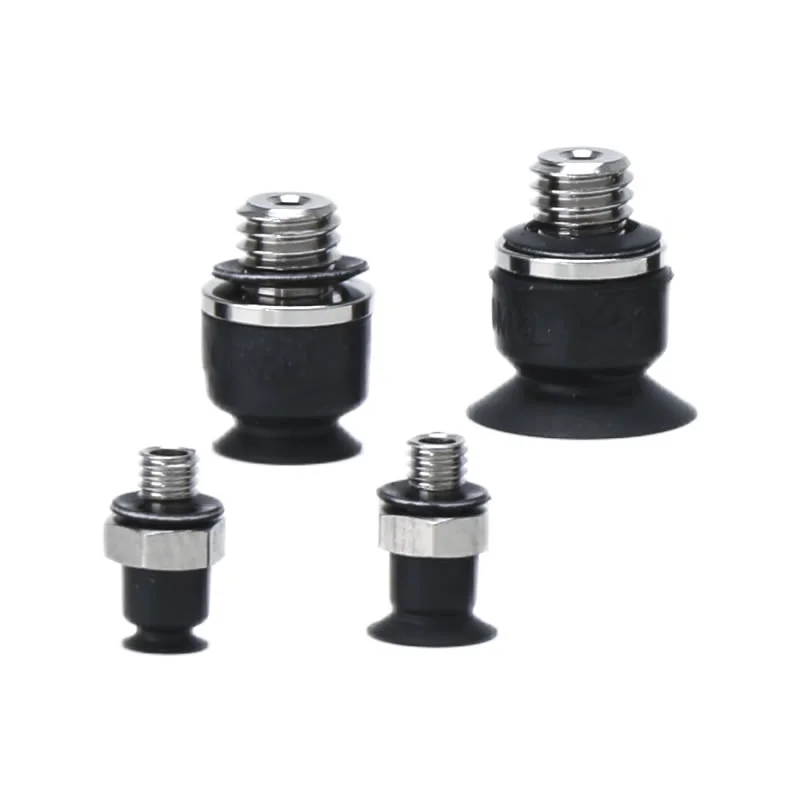

ZP2-T
Vertikálne
A3, H5
| Model | øA | øB | C | D | Adaptér | |||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Odporúčaný model: ZP2-TB10MUGS-H5

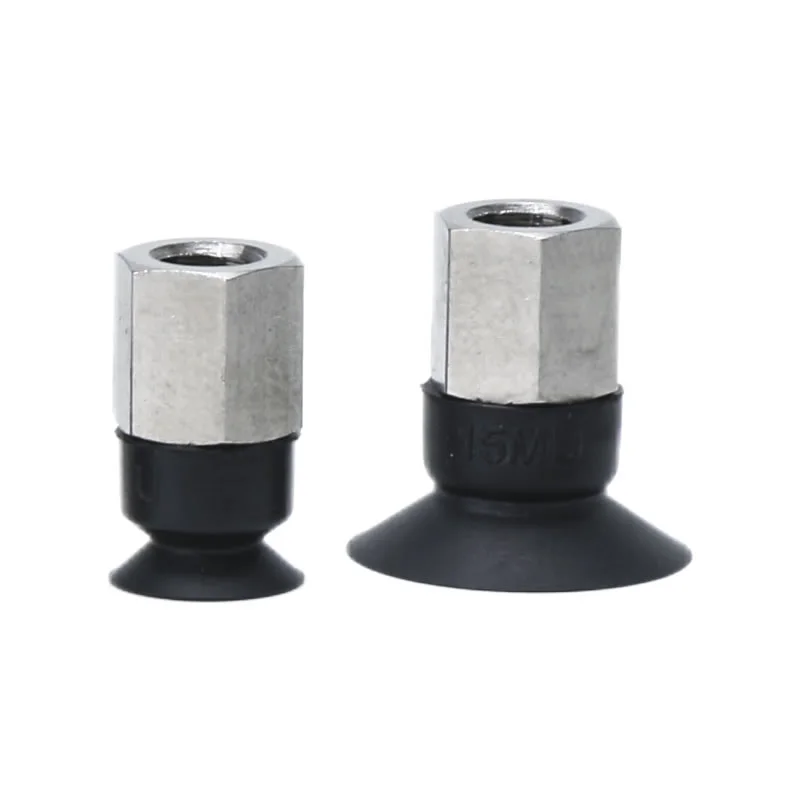

ZP2-T
Vertikálne
B5
| Model | øA | øB | C | D | Adaptér | |||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Odporúčaný model: ZP2-TB10MUGS-B5
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
