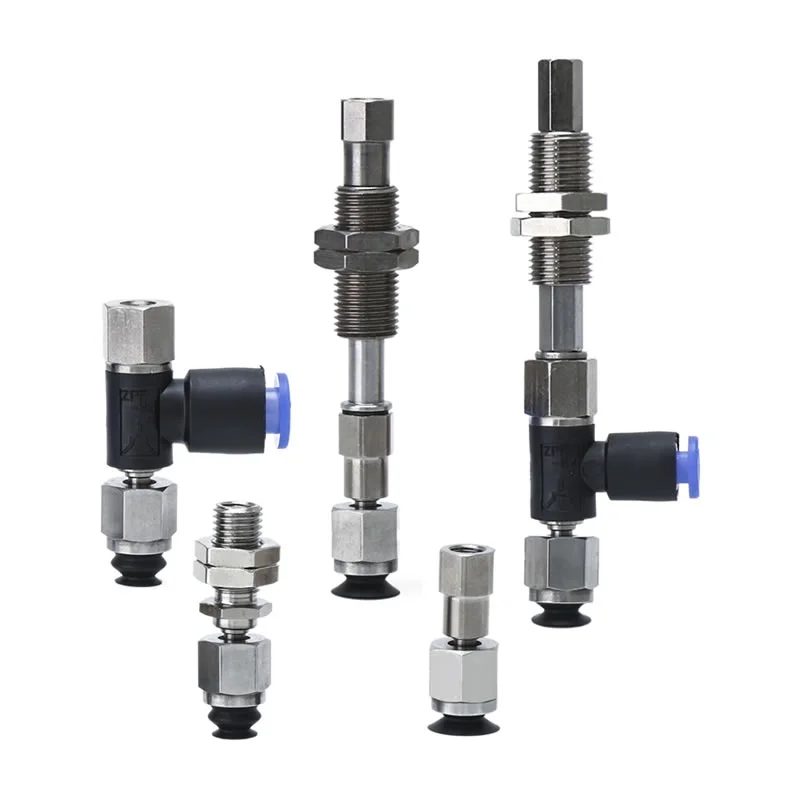

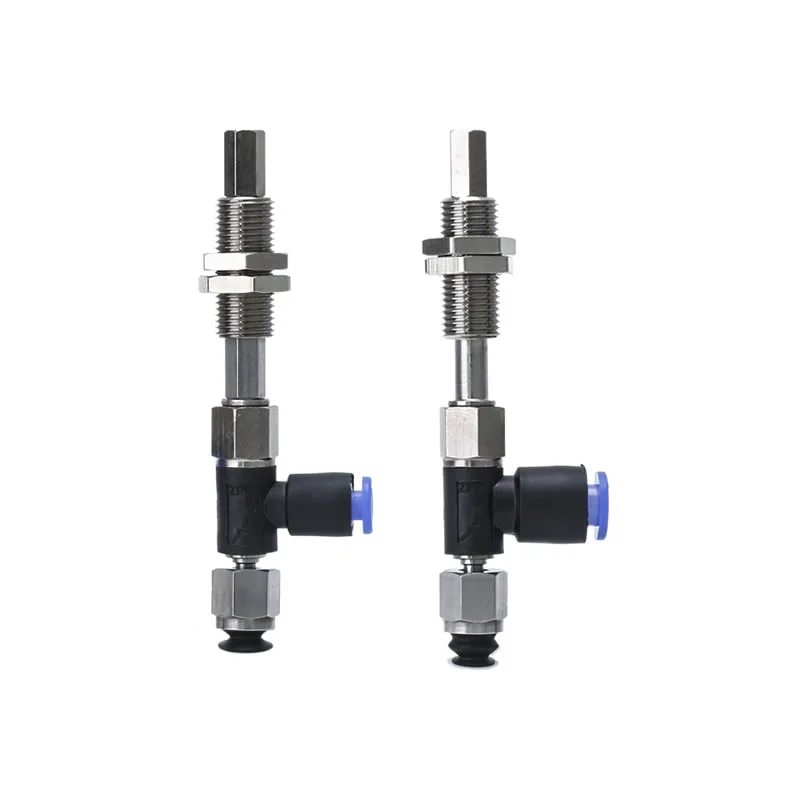

Vákuové prísavky s guľovým kĺbom ZP2-J

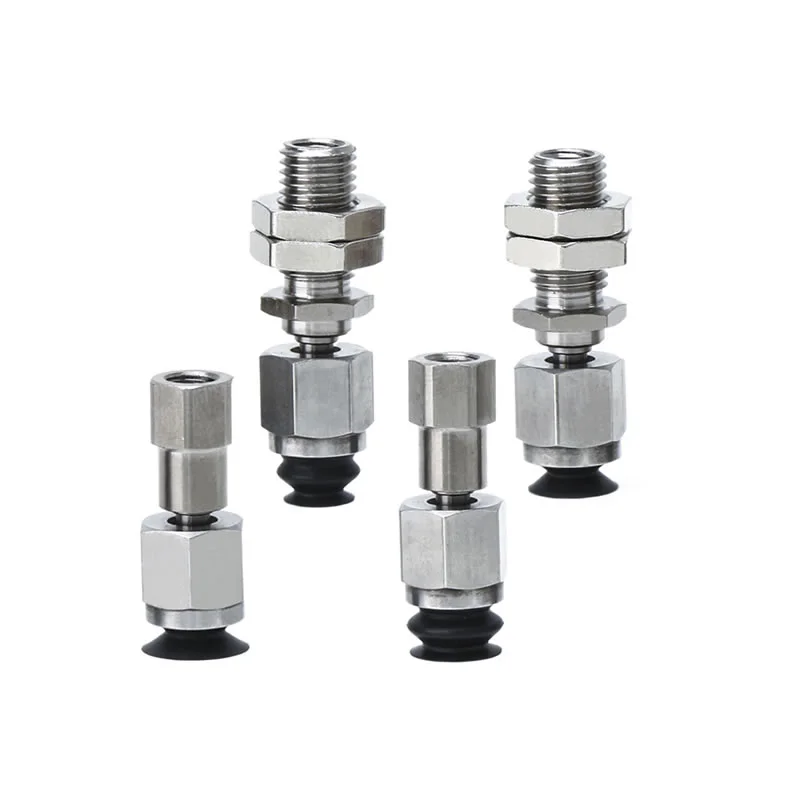

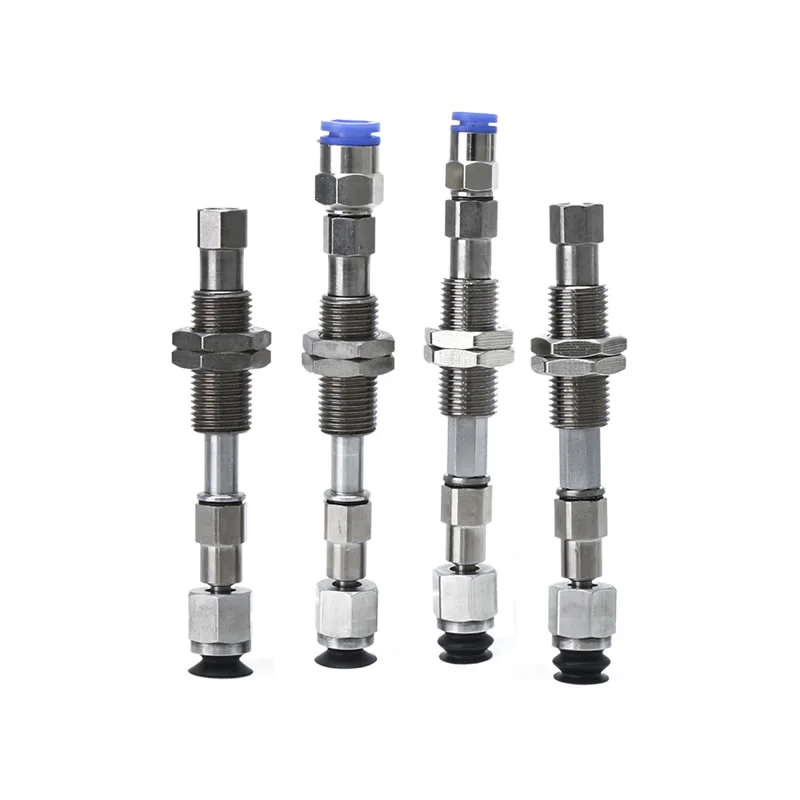

Typ guľového kĺbu série ZP2-TF s adaptérovými vákuovými podložkami
Typ guľového kĺbu série ZP2-TF s vyrovnávacími vákuovými podložkami

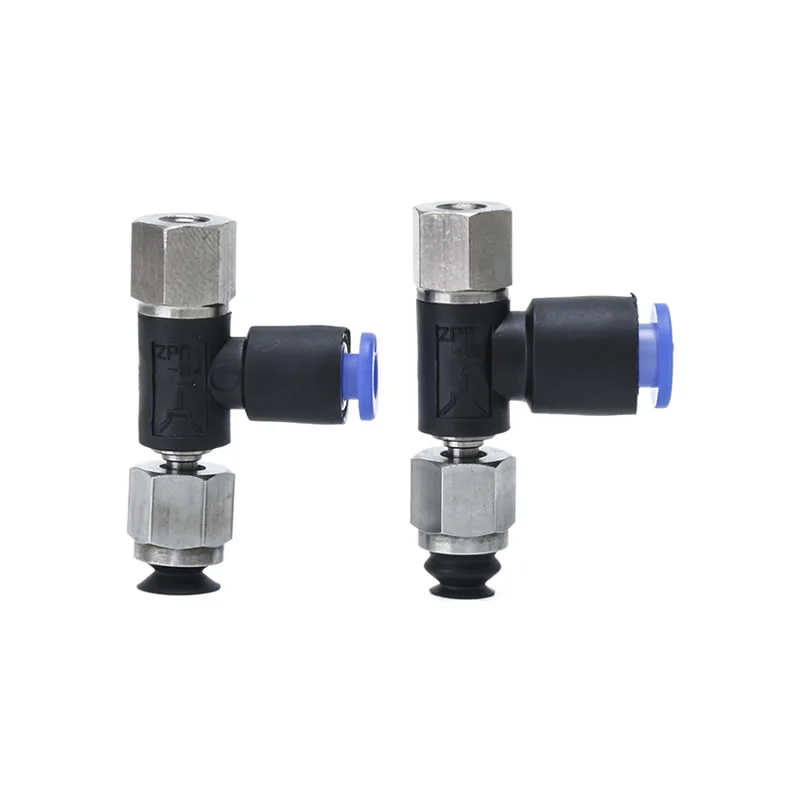

Typ guľového kĺbu série ZP2-RF s adaptérovými vákuovými podložkami
Typ guľového kĺbu série ZP2-RF s nárazníkovými vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Commaelec je popredný výrobca, vákuové prísavky s guľovým kĺbom ZP2-J sú určené na manipuláciu s obrobkami s nerovným povrchom alebo uhlovými odchýlkami. S flexibilnou otočnou štruktúrou zaisťujú stabilnú adsorpciu v zložitých priemyselných prostrediach, najmä v automatizovaných a robotických aplikáciách.
Hlavné výhody
Nákladovo efektívna a spoľahlivá dodávka
Čínsky výrobca so silnou kontrolou nákladov a stabilnou kvalitou
Vyspelý výrobný proces zabezpečuje konzistentný výkon
Veľká výrobná kapacita zaručuje rýchle dodanie a hromadné dodávky
Dizajn flexibilného guľového kĺbu
Všesmerové otáčanie umožňuje automatické nastavenie uhla
Účinne kompenzuje vychýlenie počas uchopenia
Zaisťuje tesné utesnenie aj na naklonených alebo nepravidelných povrchoch
Vylepšená stabilita v zložitých podmienkach
Znižuje riziko odtrhnutia spôsobeného zlým kontaktom s povrchom
Udržuje stabilné sanie počas pohybu a polohovania
Vákuové prísavky s guľovým kĺbom ZP2-J sú vhodné pre dynamické automatizačné prostredia
Voliteľný Buffer & Anti-Rotation Structure
Mechanizmus nárazníka pomáha absorbovať nárazy počas kontaktu s obrobkom
Kompenzuje výškové a uhlové rozdiely
Voliteľný dizajn proti rotácii J/K vyvažuje flexibilitu a stabilitu polohovania
Viacero typov a veľkostí podložiek
Dostupné v plochých a vlnovcových typoch pre rôzne povrchové podmienky
Štandardné veľkosti: 6 mm, 8 mm, 10 mm
Jednoduché prispôsobenie rôznym tvarom obrobkov a požiadavkám na manipuláciu
Typické aplikácie
Priemyselná automatizácia
Robotické ramená a systémy pick-and-place
Montážne linky vyžadujúce kompenzáciu uhla
Komplexná manipulácia s obrobkom
Šikmé, zakrivené alebo nerovné povrchy
Aplikácie, kde je ťažké presné zarovnanie
Prečo si vybrať vákuové prísavky s guľovým kĺbom ZP2-J?
Silná adaptabilita na zložité pracovné podmienky
Stabilný a spoľahlivý sací výkon
Nákladovo efektívne riešenie s konzistentným zásobovaním
Podporované vyspelou technológiou výroby a materiálov

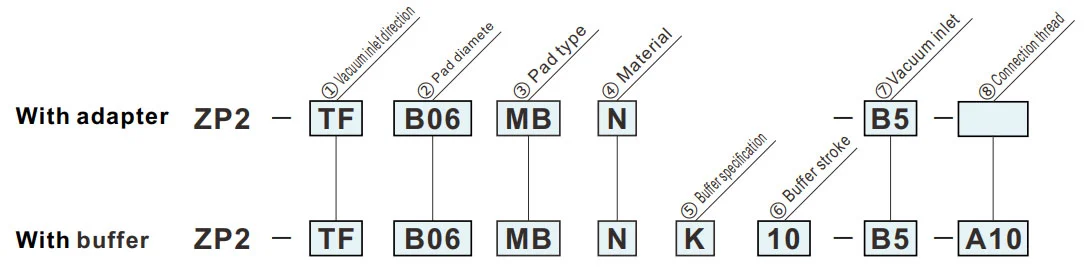

Ako objednať
| ① Smer vstupu vákua | ⑦ Prívod vákua | ⑧Vlákno pripojenia | ||
| TF | Vertikálne |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Bočné |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Typ podložky
② Priemer podložky (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Plochý typ | — | ● | ● |
| MB | Mechy | ● | ● | — |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑦ Prívod vákua | |
| B5 | M5x0,8 (samica) |
| 04 | ø4 Jednodotykové kovanie |
| 06 | ø6 Jednodotykové kovanie |
| ⑧Vlákno pripojenia | |
| A8 | M8x1 (muž) |
| B5 | M5x0,8 (samica) |
| A10 | M10x1 (muž) |
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| J | Otáčanie |
| K | Neotáčavé |
| ⑥ Zdvih vyrovnávacej pamäte | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.

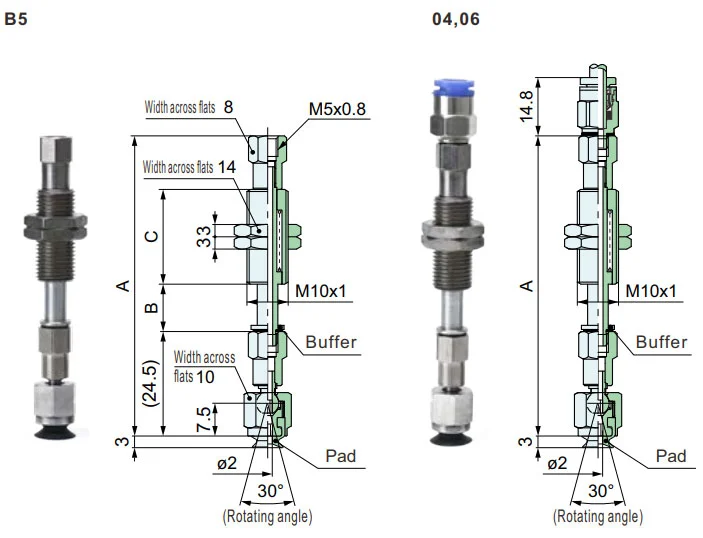

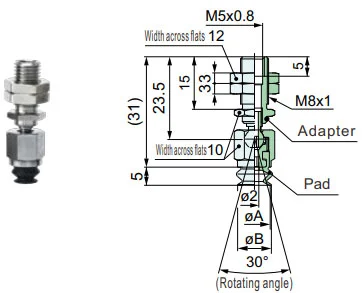

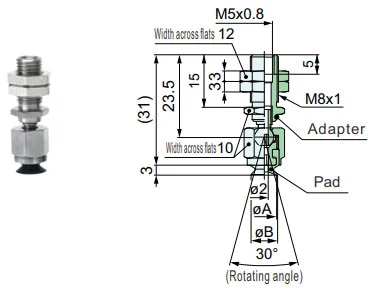

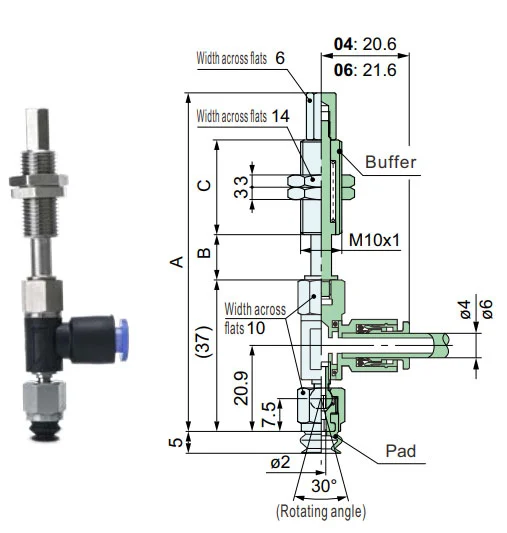

ZP2-TF
Vertikálne
MU
| Model | øA | øB | Adaptér | ||||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Model pre referenciu: ZP2-TFB08MUS-B5-A8
ZP2-TF
Vertikálne
MB
| Model | øA | øB | Adaptér | ||||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Odkaz na model: ZP2-TFB08MBN-B5-A8
ZP2-TF
Vertikálne
MU
| Model | øA | øB | Adaptér | |||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Referenčný model: ZP2-TFB10MUS-B5
ZP2-TF
Vertikálne
MB
| Model | øA | øB | Adaptér | |||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Odkaz na model: ZP2-TFB06MBN-B5

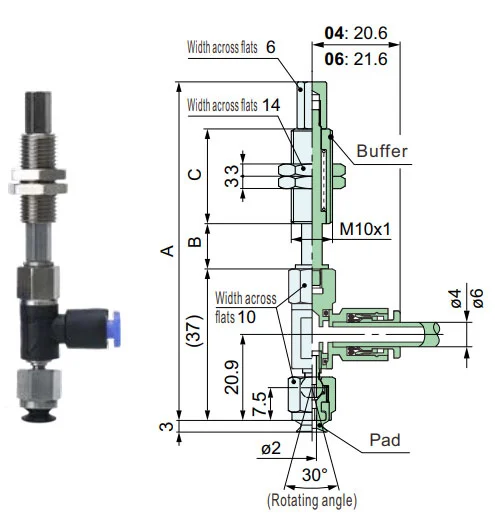

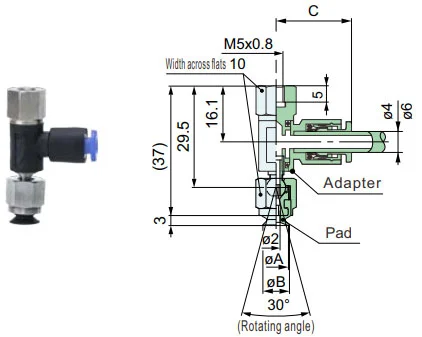

ZP2-TF
Bočné
MU
| Model | øA | øB | C | Adaptér | ||||||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Odkaz na model: ZP2-RFB08MUN-04-B5 Adaptér na odkaz: ZP2-RF1-04-B5

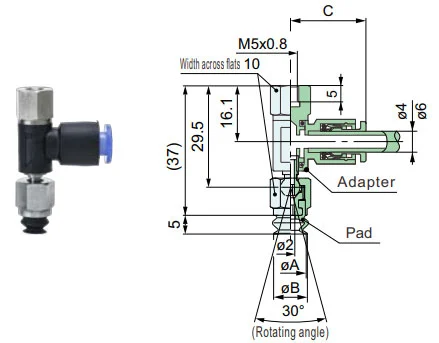

ZP2-TF
Bočné
MB
| Model | øA | øB | C | Adaptér | ||||||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Odkaz na model: ZP2-RFB08MBN-04-B5 Adaptér na odkaz: ZP2-RF1-04-B5

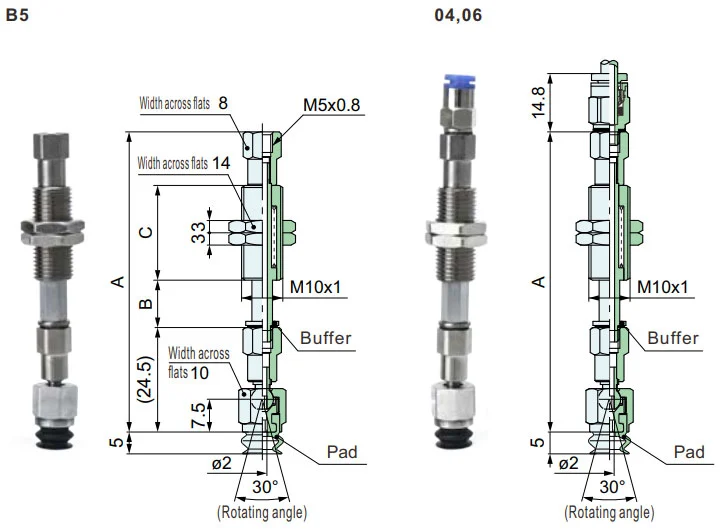

ZP2-TF
Vertikálne
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model pre referenciu: ZP2-TFB08MUSK10-B5-A10 Buffer pre referenciu: ZP2-TF1-K10-B5-A10
ZP2-TF
Vertikálne
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model pre referenciu: ZP2-TFB08MBSK10-B5-A10 Buffer pre referenciu: ZP2-TF1-K10-B5-A10
ZP2-RF
Bočné
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model pre referenciu: ZP2-RFB08MUSK10-06-A10 Buffer pre referenciu: ZP2-RF1-K10-06-A10
ZP2-RF
Bočné
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
⑤ Buffer špec. |
⑥ Buffer mŕtvica |
⑦ Vákuum vtok |
⑧ Pripojenie niť |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model pre referenciu: ZP2-RFB08MBSK10-06-A10 Buffer pre referenciu: ZP2-RF1-K10-06-A10
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
Hot Tags: Vákuové prísavky s guľovým kĺbom ZP2-J, Čína, Výrobca, Dodávateľ, Továreň
Odoslať dopyt
Kontaktné informácie
-
Adresa
Obec Xiaruan Mesto Baishi Mesto Yueqing Provincia Zhejiang Čína
-
Tel
-
E-mail
V prípade otázok o vákuových prísavkách, vákuových generátoroch, príslušenstve pneumatických komponentov alebo cenníku nám zanechajte svoj e-mail a my sa vám ozveme do 24 hodín.
