Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

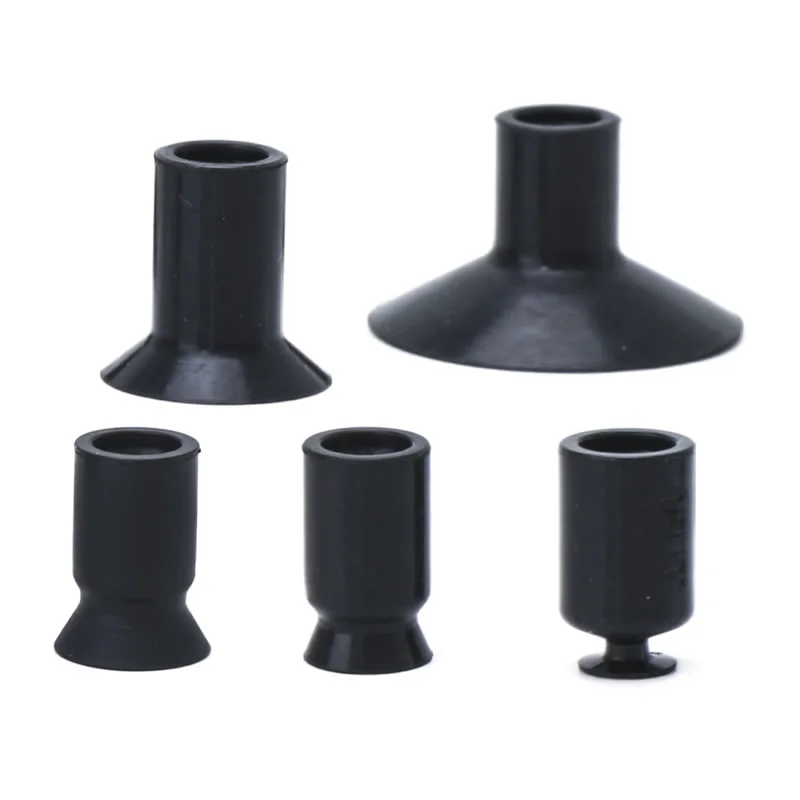

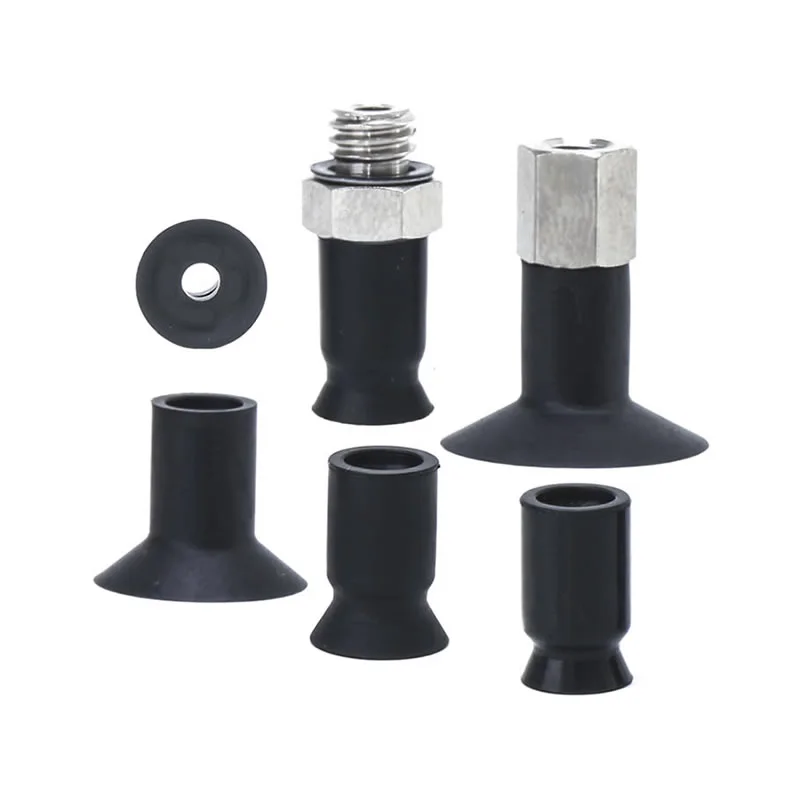

Kompaktné vákuové prísavky ZP2
Ako profesionálny čínsky výrobca naša továreň ponúka prispôsobené kompaktné vákuové prísavky ZP2 (ø6-8) s výstužou rebier pre vysokú nosnosť a odolnosť proti deformácii. Tenkú sériu UT ZP2 (ø5-20) dodávame aj s tenkým lemom pre manipuláciu s krehkými materiálmi bez vrások. Máme na sklade antistatické a nerezové možnosti pre elektroniku a lítiové batérie.
Kliknite a spustite výber
》Späť na informácie o produkte
Kompaktné vákuové prísavky ZP2
Kompaktná vákuová podložka radu ZP2
Séria ZP2-T s adaptérom na kompaktnú vákuovú podložku
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Ako popredný čínsky výrobca ponúka naša továreň prispôsobené riešenia kompaktných vákuových prísaviek ZP2 špeciálne navrhnuté pre presný priemysel s nasledujúcimi hlavnými výhodami:
Vysoký výkon, nízke náklady:Využitím vyspelého domáceho dodávateľského reťazca efektívne kontrolujeme náklady a zároveň zabezpečujeme výnimočný sací výkon, čím znižujeme obstarávacie náklady pre našich klientov.
Dizajn s vysokým zaťažením radu ZP2:Naše kompaktné vákuové prísavky ZP2 (ø6–8) majú jedinečnú štruktúru vystuženú rebrami. Dokonca aj pri extrémne malých rozmeroch poskytujú výnimočnú odolnosť voči deformácii a stabilitu zaťaženia, vďaka čomu sú preferovanou voľbou pre manipuláciu s tenkými plechmi a presnými plastovými komponentmi.
ZP2 séria UT s tenkým profilom:Táto séria, navrhnutá špeciálne pre flexibilné obrobky (ø5–20), má ultratenkú štruktúru obruby. Tento nízkoprofilový dizajn účinne bráni krehkým materiálom – ako sú tenké fólie a vinylové platne – v pokrčení alebo deformácii počas procesu nasávania.
Stabilné zásobovanie:S podporou vyspelých výrobných procesov používame vysokokvalitné materiály (ako je silikón) v spojení s pokročilou technológiou vákuového zadržiavania, aby sme zaistili bezpečné a stabilné uchopovacie operácie; okrem toho naše rozsiahle zásoby umožňujú rýchle dodanie, aby sme splnili požiadavky zákazníkov.
FAQ
Aké sú rôzne typy podložiek ZP2?
Kompaktné vákuové prísavky ZP2 ponúkajú niekoľko štruktúr podložiek, ktoré zodpovedajú skutočným pracovným podmienkam:
Plochý typ: pre hladké, pevné povrchy so stabilným tesnením
Ploché s rebrami: zlepšuje vákuové tesnenie na mierne drsných povrchoch
Typ vlnovca: vyrovnáva výškové rozdiely a poskytuje odpruženie
Commaelec poskytuje viacero konfigurácií na zabezpečenie lepšieho prispôsobenia a výkonu v automatizačných systémoch.
Aké rozsahy veľkostí sú k dispozícii?
Štandardné veľkosti zahŕňajú: φ40, φ50, φ63, φ80, φ100, φ125
Menšie priemery: vhodné pre presné alebo ľahké diely
Väčšie priemery: silnejšie sanie pre ťažké alebo veľké obrobky
Továreň Commaelec udržiava stabilné zásoby a podporuje prispôsobené veľkosti pre potreby projektu.
Ako sú na tom poháre ZP2 v porovnaní so ZP3 alebo ZP?
Séria ZP2: vyvážený dizajn s vyššou tuhosťou a prispôsobivosťou guľového kĺbu, vhodný pre všeobecné až ťažké použitie
Séria ZP3: typicky optimalizovaná pre ľahšiu, rýchlejšiu manipuláciu a kompaktnejšie nastavenia
Séria ZP (štandard): základné aplikácie s jednoduchšou štruktúrou
V porovnaní s ostatnými poskytujú kompaktné vákuové prísavky ZP2 lepšiu stabilitu na nerovnom povrchu pri zachovaní flexibility pri inštalácii a výbere materiálu.
Sú vhodné na jemné partie?
Áno, so správnou konfiguráciou:
Pre jemný kontakt používajte mäkké materiály ako silikón
Vyberte si vlnovce alebo tlmené typy na zníženie sily nárazu
Voliteľné držiaky nárazníkov pomáhajú chrániť krehké povrchy, ako sú sklenené alebo potiahnuté časti
Ako objednať
- Pridáva sa 8 typov ø6 až ø20.
- C: Pre obrobky, ktoré sa ľahko deformujú. Obrobky sa dajú ľahko vybrať vďaka rebrám.
- UT: Na adsorpciu mäkkých obrobkov, ako sú tenké plechy alebo vinyl. Znižuje sa zvrásnenie alebo deformácia počas adsorpcie.
- Použiteľné pre adaptér série ZP.
|
③ Typ podložky
② Priemer podložky (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Plochý typ s rebrami | — | — | ● | ● | ● | — | — | — | — |
| UT | Tenký plochý typ | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| Montážne rozmery adaptéra | |
| Ak bude adaptér vyrobený zákazníkom, navrhnite adaptér s rozmermi uvedenými vpravo. |
|
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
HT
Tenký plochý s typom rebier
| Model | øA | øB | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Referenčný model: ZP2-B06CGN
HT
Tenký plochý s typom rebier
| Model | øA | øB | øC | Y | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Model pre referenciu: ZP2-05UTN
Špecifikácie
| Poistný krúžok/ typ podložky | Priemer/rozmery podložky | Aplikácia | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez uzamykacieho krúžku | Plochý typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pre obrobky s rovným a nedeformovaným povrchom |
| Oválny typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pre obrobky s obmedzeniami na adsorpčnom povrchu | |
| Tenký plochý typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pre mäkké obrobky, ako sú tenké plechy alebo vinyl. Zvrásnenie alebo deformácia počas adsorpcie môže byť znížená. | |
| Tenký plochý typ s rebrami (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pre mäkké obrobky, ako sú tenké plechy alebo vinyl. Obrobky sa dajú ľahko vybrať vďaka rebrám | |
| Typ vlnovca (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pre použitie tam, kde nie je priestor pre nárazník alebo pre obrobky so šikmými plochami | |
| S poistným krúžkom | Plochý typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pre obrobky s rovným a nedeformovaným povrchom |
| Plochý typ s rebrami (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pre obrobky, ktoré sa ľahko deformujú. Obrobky sa dajú ľahko vybrať vďaka rebrám | |
| Typ vlnovca (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pre použitie tam, kde nie je priestor pre nárazník alebo pre obrobky so šikmými plochami | |
| Hlboký typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pre obrobky so zakrivenými povrchmi alebo pre guľovité obrobky | |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
