Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).
Kockové vákuové prísavky ZP2
Commaelec je popredná továreň ponúkajúca vysokokvalitné kockové vákuové prísavky ZP2. Flexibilná inštalácia, rôzne veľkosti, Prísavka môže byť dodávaná s adaptérom alebo nárazníkovou konzolou， Smer vstupu vákua je flexibilný, vrátane vertikálnych a bočných smerov. Existujú aj celonerezové doplnky vhodné pre priemysel lítiových batérií.
Kliknite a spustite výber
》Späť na informácie o produkte
Kockové vákuové prísavky ZP2
Jednotka vákuovej podložky radu ZP2
Séria ZP2-T s adaptérom Cube Vacu Pad
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj

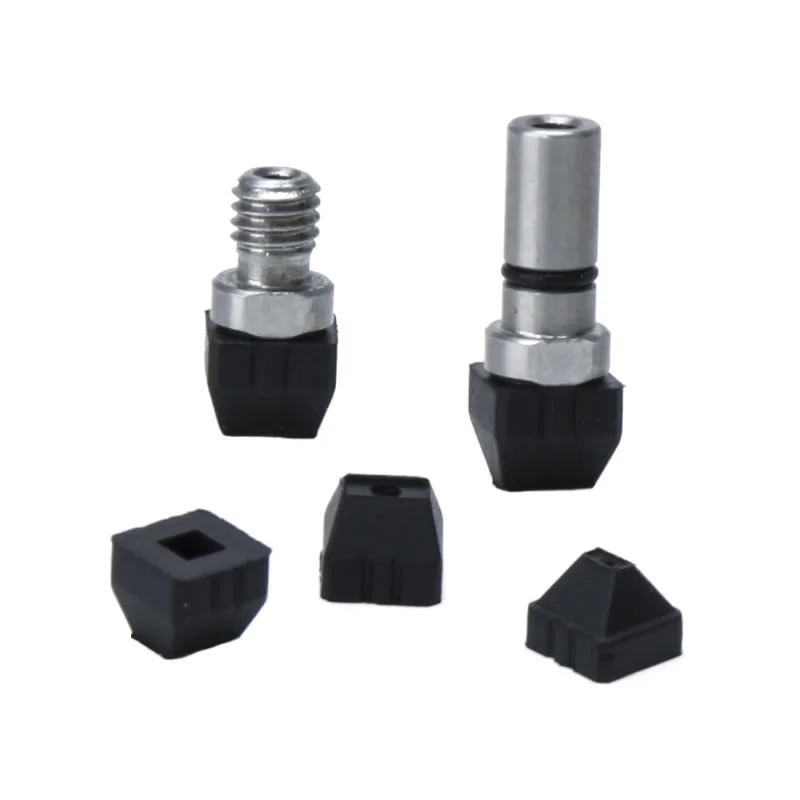

Vákuové prísavky Cube ZP2 sú ultra kompaktné prísavky štvorcového tvaru navrhnuté pre mikro a štvorcové/obdĺžnikové obrobky. Vďaka ultra kompaktným rozmerom a presnému uchopeniu sú ideálne na manipuláciu s jemnými komponentmi v presných automatizovaných výrobných linkách. Ako základný komponent pre mikroelektroniku a presný hardvér sú tieto misky extrémne ľahké, čo efektívne znižuje zaťaženie robotických koncových efektorov. Sú obzvlášť vhodné pre vysokorýchlostnú a vysokofrekvenčnú manipuláciu s malými obrobkami.
Typické scenáre aplikácie:
1.Elektronická výroba vrátane montáže čipov, mikroodporov/kondenzátorov a manipulácie s mikrospájkovanými súčiastkami PCB.
2. Presný hardvér:automatizované nakladanie a manipulácia s ultrakompaktnými komponentmi vrátane mikroskrutiek, štvorcových kovových pružinových dosiek a miniatúrnych ložísk.
3. Optické zariadenia:Bezprašné uchopenie a umiestnenie mikrošošoviek a štvorcových optických skiel, silikónový materiál nezanecháva odtlačky.
Kľúčové aspekty kockových vákuových prísaviek ZP2
Odrody podložiek
Plochý typ:Ideálne pre hladké, pevné povrchy so stabilným saním
Ploché s rebrami:Poskytuje extra utesnenie na mierne štruktúrovaných povrchoch
Typ vlnovca:Prispôsobí sa nerovným povrchom a znižuje nárazy pri kontakte
Viaceré typy podložiek umožňujú flexibilný výber pre rôzne potreby priemyselnej automatizácie
Materiály
NBR:Cenovo výhodné, odolné voči opotrebovaniu pre všeobecnú manipuláciu
Silikón:Odolný voči vysokým teplotám a šetrný k jemným povrchom
Polyuretán (PU):Odolné pre vysokocyklové operácie
FKM / EPR:Chemicky odolný pre špeciálne prostredia
Vlastné materiálové možnosti dostupné od Commaelec, aby vyhovovali špecifickým požiadavkám obrobku
FAQ
Aký je rozdiel medzi ZP a ZP2?
Séria ZP: Štandardné prísavky pre všeobecné použitie s jednoduchšou štruktúrou
Séria ZP2: Dizajn s vysokou tuhosťou guľového kĺbu umožňuje lepšiu prispôsobivosť nerovným alebo nakloneným povrchom
ZP2 poskytuje silnejšiu stabilitu, manipuláciu s ťažším nákladom a viac materiálových možností v porovnaní so ZP
Aké sú bežné typy podložiek ZP2?
Plochý typ, Plochý s rebrovaním a vlnovcový typ
Každý typ je optimalizovaný pre stav povrchu, veľkosť obrobku a manipulačné požiadavky
Commaelec ponúka viacero veľkostí a konfigurácií na zabezpečenie presnej aplikácie
Dodávajú sa poháre ZP2 s adaptérmi?
Áno, vákuové prísavky Cube ZP2 je možné použiť s adaptérmi alebo držiakmi nárazníkov
Podporuje vertikálne aj bočné vákuové vstupné pripojenia
Uľahčuje flexibilnú integráciu do automatizovaných systémov a robotických ramien

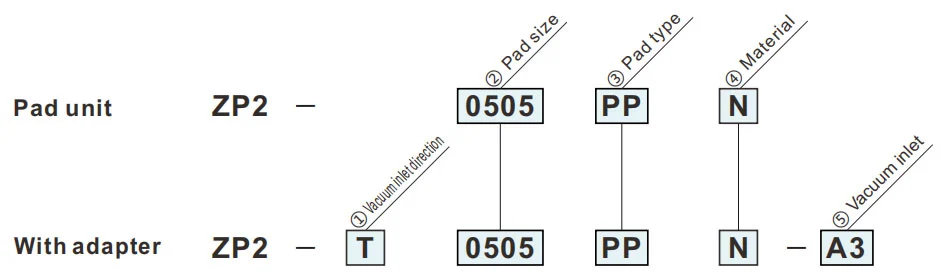

Ako objednať

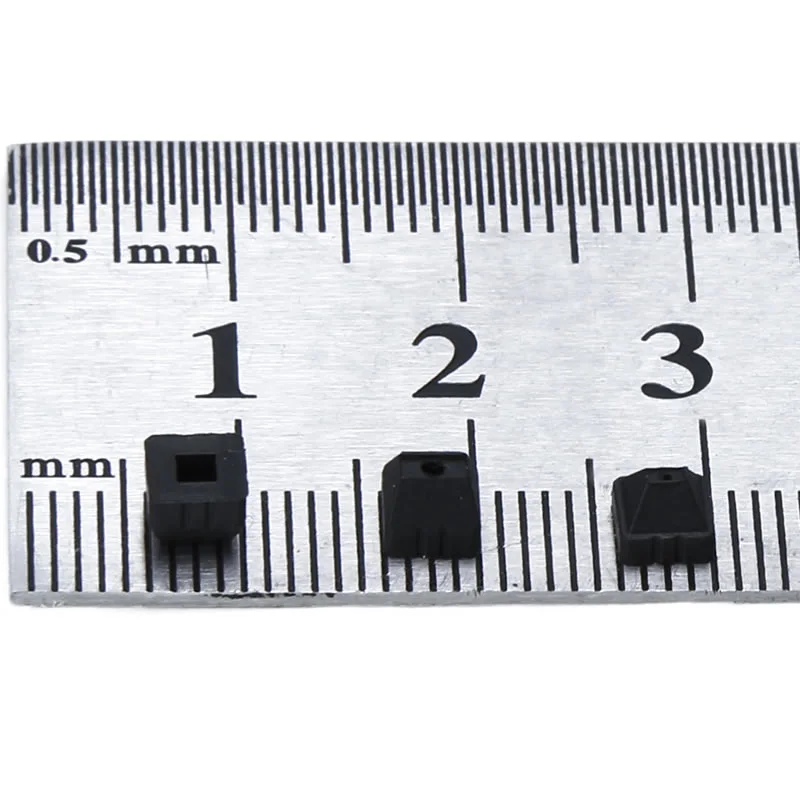

- Super malé prísavky v tvare štvorca.
- 5 druhov 0,5 x 0,5 až 2 x 2,8
- Pre malé obrobky, ako sú polovodičové čipy.
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ② Veľkosť podložky | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑤ Prívod vákua | |
| 03 | ø3 rovné |
| A3 | M3x0,5 (muž) |
| ③Typ podložky | |
| PP | Typ kocky |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
PP
Typ kocky

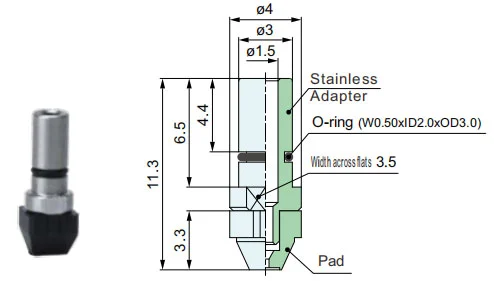

Montážne rozmery adaptéra
| Model | A | B | C | D | øE | |||
|
② Pad Veľkosť |
③ Pad typu |
④ Pad Materiál |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Referenčný model: ZP2-0505PPN
ZP2-T
Vertikálne
03
| Model | Adaptér | |||||
|
① Vákuum vtok smer |
② Pad Veľkosť |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Vertikálne
A3
| Model | Adaptér | |||||
|
① Vákuum vtok smer |
② Pad Veľkosť |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
