Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP2
Ako profesionálny výrobca sme odhodlaní poskytovať vám vysoko kvalitné vákuové prísavky s guľovým kĺbom ZP2 s vysokou pevnosťou. Naše produkty sa vyznačujú výnimočnou stabilitou, vďaka čomu sú obzvlášť vhodné na manipuláciu s ťažkými obrobkami a obrobkami s nerovným povrchom. Jedinečný dizajn guľového kĺbu sa automaticky prispôsobuje nakloneným povrchom, čím výrazne zvyšuje spoľahlivosť sania. Tento rad produktov je dostupný v širokej škále veľkostí a materiálov – vrátane NBR, silikónu, PU, FKM a EPR – a možno ho prispôsobiť tak, aby vyhovoval vašim špecifickým požiadavkám aplikácie. Okrem toho je k dispozícii voliteľná konštrukcia nárazníka, ktorá poskytuje komplexnú ochranu povrchu pre krehké obrobky.
Kliknite a spustite výber
》Späť na informácie o produkte

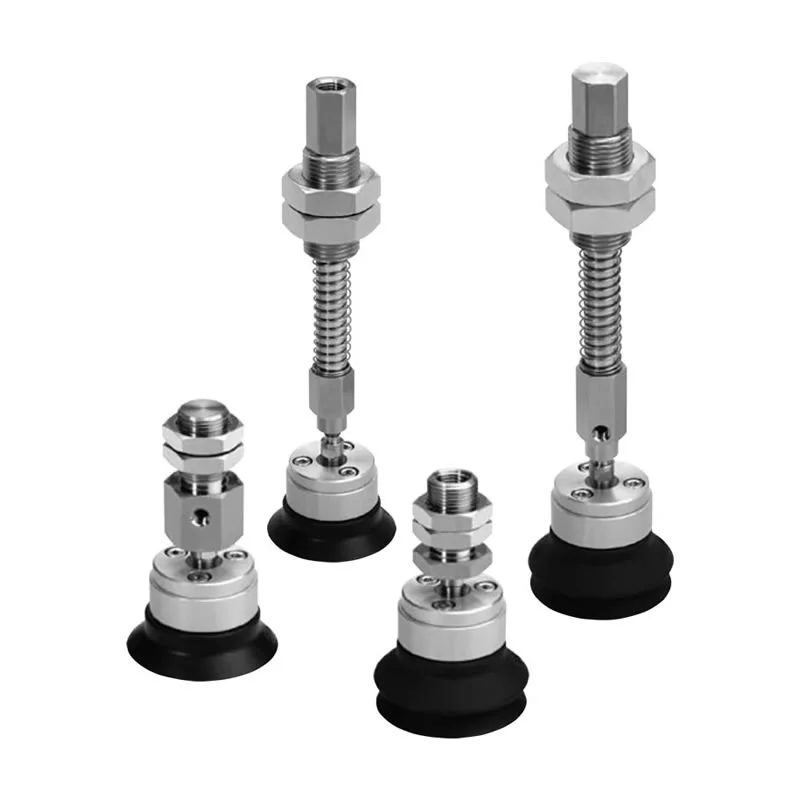

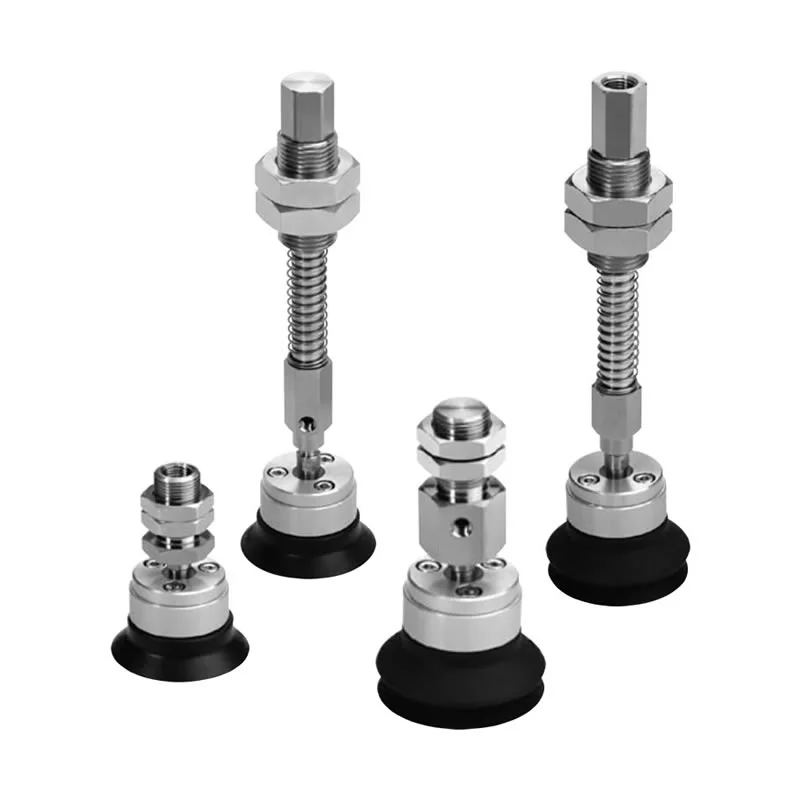

Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP2
Séria ZP2-TF Odolný typ s guľovým kĺbom s adaptérovými vákuovými podložkami
Séria ZP2-TF Odolný typ s guľovým kĺbom s vyrovnávacími vákuovými podložkami
Séria ZP2-XF Odolný typ s guľovým kĺbom s adaptérovými vákuovými podložkami
Séria ZP2-XF Odolný typ s guľovým kĺbom s vyrovnávacími vákuovými podložkami
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Ako výrobca cenovo výhodných, vysokopevných vákuových prísaviek ZP2 s guľovým kĺbom, Commaelec využíva pokročilé technológie vákuového tesnenia a udržiavania tlaku. Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP2 sú vysokovýkonné vákuové uchopovače určené pre aplikácie v oblasti priemyselnej automatizácie. Je špeciálne navrhnutý na uchopenie obrobkov, ktoré sú ťažké, majú nerovný povrch alebo sú umiestnené naklonene. Kombináciou vysokopevnej konštrukcie s mechanizmom s guľovým kĺbom táto prísavka zaisťuje silnú uchopovaciu silu a zároveň automaticky prispôsobuje svoj uhol tak, aby sa optimálne prispôsobil povrchu obrobku, čím sa zvyšuje stabilita sania a prevádzková bezpečnosť.
Kľúčové vlastnosti
Vysoká tuhosť konštrukcie:Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP2 sú ideálne pre ťažkú manipuláciu s obrobkami a sú vysoko odolné voči deformácii
Otočný dizajn guľového kĺbu:Prispôsobí sa nerovným alebo nakloneným povrchom.
Výkonné sanie:Zabezpečuje stabilnú a spoľahlivú manipuláciu.
Viaceré veľkosti a materiály:Prispôsobí sa rôznym prevádzkovým podmienkam.
Voliteľný tlmiaci mechanizmus:Minimalizuje kontaktné nárazy a chráni obrobok.
Výhody
Vysoká tuhosť a vysoké zaťaženie
Zosilnená konštrukcia určená na manipuláciu s ťažkými obrobkami bez deformácie
Udržuje stabilnú saciu silu počas nepretržitej priemyselnej prevádzky
Vyrobené spoločnosťou Commaelec s prísnou kontrolou kvality pre dlhú životnosť
Guľový kĺb / otočný dizajn
Umožňuje uhlové nastavenie tak, aby vyhovovalo nerovným alebo nakloneným povrchom
Zlepšuje tesniaci výkon a znižuje únik vzduchu
Zvyšuje stabilitu uchopenia v skutočných výrobných prostrediach
Rôzne typy podložiek
K dispozícii sú viaceré štruktúry podložiek, ktoré zodpovedajú rôznym podmienkam obrobku
Podporuje hladké aj mierne štruktúrované povrchy
Flexibilný výber na základe potrieb aplikácie
Ploché s rebrom
Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP2 sú vhodné na ploché a hladké povrchy, ako sú plechy a sklo.
Rebrovaný dizajn zlepšuje tesnenie a zabraňuje skĺznutiu
Poskytuje konzistentné sanie vo vysokorýchlostnej automatizácii
Mechy
Vhodné pre zakrivené alebo nerovné povrchy
Ponúka tlmiaci efekt a výškovú kompenzáciu
Znižuje chyby pri polohovaní počas úloh typu pick-and-place
Široká škála materiálov
NBR:Cenovo výhodné a odolné voči opotrebovaniu na všeobecné použitie
Silikón:Vhodné do prostredia s vysokou teplotou
PU:Vysoká odolnosť pre časté operácie
FKM:Vynikajúca chemická odolnosť
Vlastné materiály (napr. antistatické) dostupné od Commaelec
Veľké priemery
Vákuové prísavky s guľovým kĺbom s vysokou tuhosťou ZP2 sú dostupné v širokom rozsahu priemerov – od φ40 do φ125 – aby vyhovovali rôznym požiadavkám na zaťaženie.
Väčšie priemery poskytujú väčšiu uchopovaciu silu pre ťažké diely
Jednoduchý výber podľa hmotnosti a stavu povrchu
Flexibilná montáž
Podporuje vnútorné a vonkajšie závitové spojenia
Kompatibilné s adaptérmi a držiakmi nárazníkov
Vertikálne alebo bočné možnosti nasávania pre rôzne rozloženia
Možnosti ukladania do vyrovnávacej pamäte
Voliteľná odpružená štruktúra znižuje náraz pri kontakte
Chráni krehké povrchy ako sklo alebo potiahnuté materiály
Zlepšuje bezpečnosť manipulácie a kvalitu produktu
Aplikácie
Automatizované výrobné linky a robotické ramená
Manipulácia s plechmi, sklenenými panelmi a veľkými komponentmi
Lítiové batérie a elektronický priemysel (dostupné možnosti z nehrdzavejúcej ocele)
Akýkoľvek scenár vyžadujúci stabilné uchopenie ťažkých alebo nerovných obrobkov

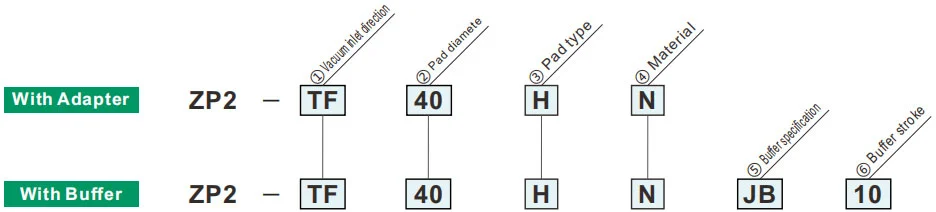

Ako objednať
| ① Smer vstupu vákua | |
| TF | Vertikálne |
| XF | Bočné |
| ② Priemer podložky | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
Zelený symbol sú prispôsobené modely
| ⑥ Zdvih vyrovnávacej pamäte | Priemer podložky | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Typ podložky | |
| H | Ploché s rebrom |
| HB | Typ vlnovca |
| ⑤ Špecifikácia vyrovnávacej pamäte | |
| JB | Otočné (mosadzné, s puzdrom) |
| JF | Rotujúce (oceľ, s puzdrom) |
Reaktívna sila pružiny
| Pripojovací závit | Uťahovací moment ±5%[N·m] | Zdvih nárazníka (mm) | Reaktívna sila pružiny[N] | ||
| Mosadz, s puzdrom (JB) | Oceľ, s puzdrom (JF) | Pri 0 zdvihu | Pri plnom zdvihu | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22 x 1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
