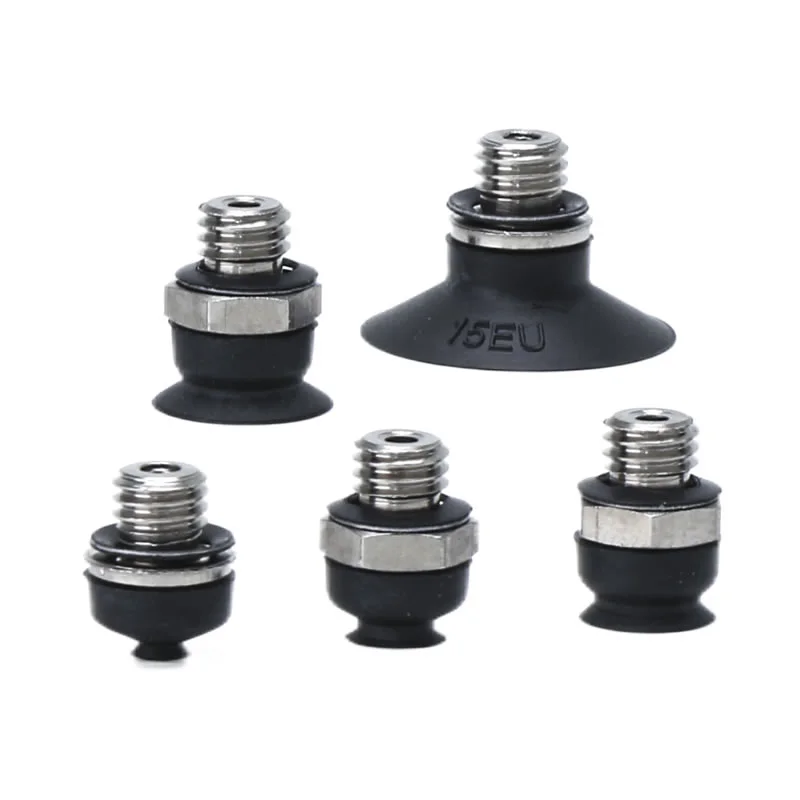

Krátke vákuové prísavky ZP2-EU
Ako popredný výrobca v Číne naša továreň ponúka prispôsobené krátke vákuové prísavky ZP2-EU (priemer ø2–15 mm). Vďaka ultra tenkému plochému profilu je táto séria špeciálne navrhnutá na použitie v stiesnených priestoroch. Použitím vysokokvalitného antistatického silikónového materiálu prináša Commaelec profesionálne riešenie, ktoré zaisťuje stabilný sací výkon bez vrások. Máme pripravený sklad so špecifikáciami závitov A5/H5 a armatúrami z nehrdzavejúcej ocele, vďaka čomu je táto séria ideálnou voľbou pre aplikácie vo výrobe elektroniky a výrobných linkách lítium-iónových batérií.
Kliknite a spustite výber
》Späť na informácie o produkte

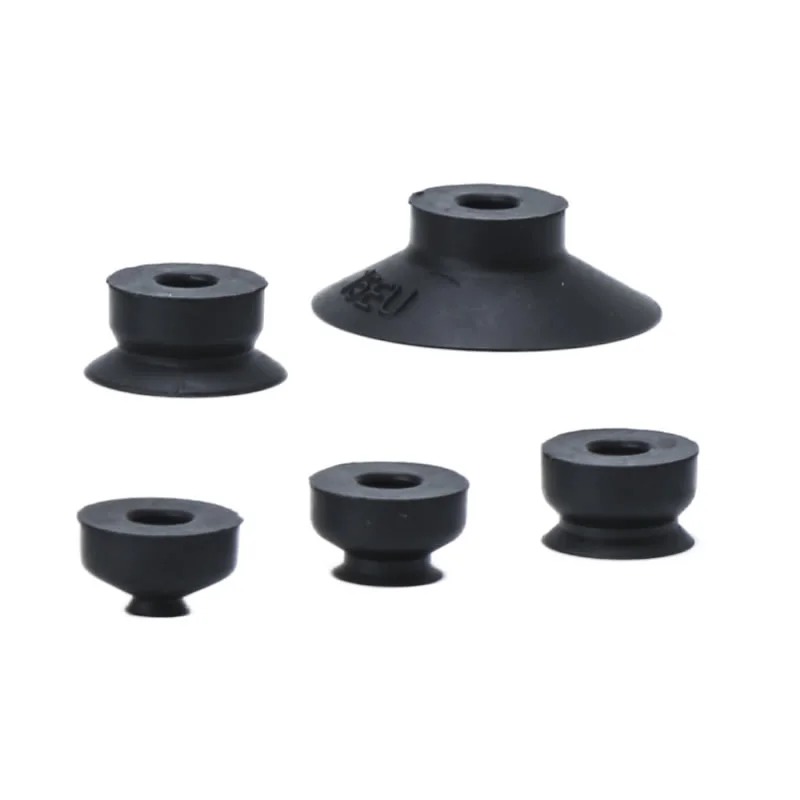

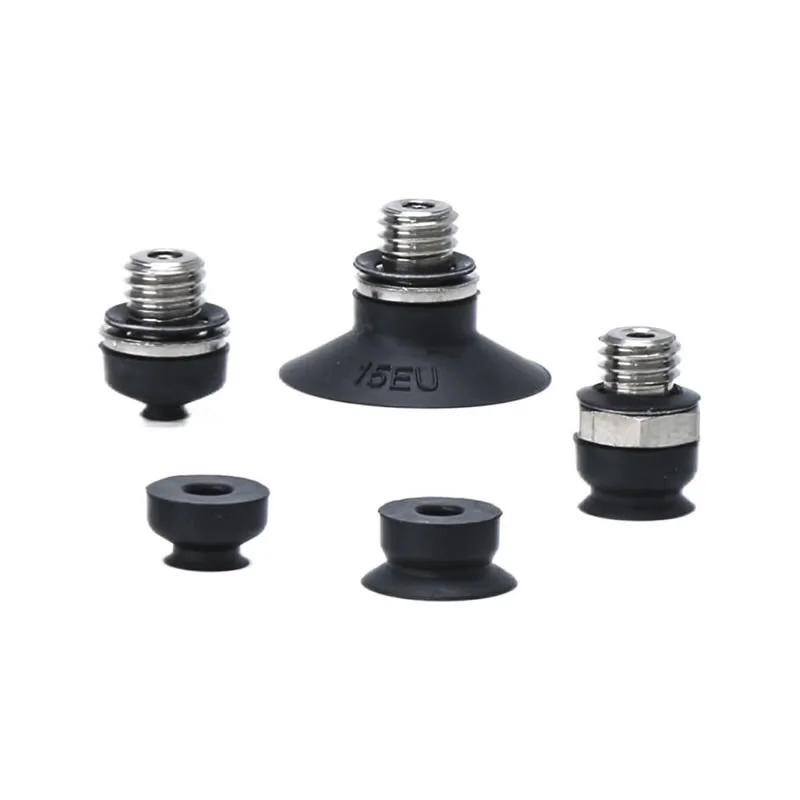

Krátke vákuové prísavky ZP2-EU
Jednotka vákuovej podložky série ZP2
Séria ZP2-T s adaptérom krátkej vákuovej podložky
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Krátke vákuové prísavky ZP2-EU vyrába spoločnosť Zhejiang Comma Electric Co., Ltd.; sme jedným z popredných výrobcov a dodávateľov v Číne. Nízkoprofilová plochá prísavka ZP2 EU sa vyznačuje malým objemom a stabilnou adsorpciou.
Vlastnosti produktu:Táto kompaktná prísavka sa vyznačuje nízkym profilom pre priestorovo úsporný dizajn, ideálny do stiesnených priestorov. Jeho plochý povrch zaisťuje priľnavosť k povrchu obrobku, poskytuje stabilnú priľnavosť a zároveň účinne zabraňuje deformácii počas prevádzky, vďaka čomu je ideálny na presnú manipuláciu. Vybrané modely zahŕňajú antistatické funkcie, ktoré spĺňajú prevádzkové požiadavky citlivých prostredí, ako je elektronický priemysel.
špecifikácie:Krátke vákuové prísavky ZP2-EU sú dostupné v rôznych priemeroch vrátane φ2, φ4, φ6, φ8 a φ15.
Materiály prísaviek:Bežne používané materiály zahŕňajú nitrilový kaučuk (NNBR), dovážaný silikón a antistatický silikónový kaučuk, pričom každý materiál je prispôsobený špecifickým pracovným prostrediam a požiadavkám na diely.
Možnosti pripojenia:Dostupné v rôznych typoch vrátane vonkajších závitov (A5) a vonkajších závitov (H5).
FAQ
Aké veľkosti sú dostupné?
Krátke vákuové prísavky ZP2-EU sú zvyčajne dostupné v štandardných priemeroch, ako sú φ40, φ50, φ63, φ80, φ100 a φ125.
Menšie veľkosti: vhodné pre kompaktné zariadenia a ľahké diely
Väčšie veľkosti: poskytujú silnejšie sanie pre väčšie obrobky
Comma factory udržiava stabilné zásoby a tiež podporuje prispôsobené veľkosti na základe požiadaviek projektu.
Čo je to „krátky typ“?
„Krátky typ“ označuje nízkoprofilovú kompaktnú štruktúru:
Znížená celková výška pre priestorovo obmedzené inštalácie
Rýchlejšia odozva vo vysokorýchlostných systémoch typu pick-and-place
Lepšia stabilita pri montáži v tesných robotických alebo automatizovaných zostavách
Tento dizajn je užitočný najmä tam, kde je obmedzený priestor na inštaláciu, ale výkon nemôže byť ohrozený.
Aký je rozdiel medzi EÚ a inými typmi ZP2?
ZP2-EU (krátky typ): kompaktnejší, optimalizovaný pre vybavenie v európskom štýle a priestorovo úsporné usporiadanie
Štandard ZP2: viac univerzálny, so širšími konštrukčnými konfiguráciami
Typ EU sa často zameriava na kompaktnosť, štandardizované rozhrania a rýchlu integráciu
Comma zaisťuje kompatibilitu a konzistentnú kvalitu v rôznych konfiguráciách, aby vyhovovali rôznym potrebám trhu.
Ako sú namontované?
Krátke vákuové prísavky ZP2-EU podporujú flexibilné možnosti montáže:
Vnútorné alebo vonkajšie závitové pripojenia
Kompatibilné s adaptérmi a držiakmi nárazníkov
Možnosť vertikálneho alebo bočného vákuového portu
Prečo zvoliť čiarku?
Silná schopnosť výskumu a vývoja:Profesionálny tím podporuje prispôsobené riešenia pre rôzne potreby automatizácie
Jednorazové zásobovanie:Široká škála produktov zjednodušuje obstarávanie a systémovú integráciu
Flexibilné prispôsobenie:Rozmery, materiály a štruktúra krátkych vákuových prísaviek ZP2-EU je možné prispôsobiť podľa vašich špecifických požiadaviek.
Rýchla odozva:Rýchla technická podpora a dodanie od dôveryhodného

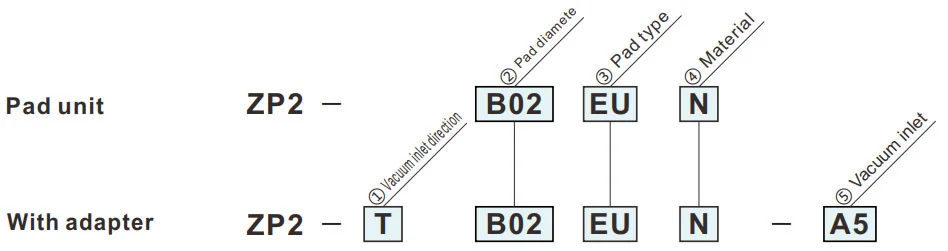

Ako objednať
- Úspora miesta v smere výšky.
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ③Typ podložky | |
| EÚ | Plochý typ |
| ②Priemer podložky (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑤ Prívod vákua | |
| A5 | M5x0,8 (Hexagon O.D.) |
| H5 | M5x0,8 (Hlava so šesťhrannou hlavou) |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
EÚ
Plochý typ
| Model | øA | øB | øC | D | Y | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
||||||
| ZP2 | B02 | EÚ |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Referenčný model: ZP2-B02EUS
Montážne rozmery adaptéra
ZP2-T
Vertikálne
A5
| Model | øA | øB | øC | D | E | Y | Adaptér | |||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||||||||
| ZP2 | T | B02 | EÚ |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Referenčný model: ZP2-TB06EUGS-A5
ZP2-T
Vertikálne
H5
| Model | øA | øB | øC | D | E | Y | Adaptér | |||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||||||||
| ZP2 | T | B02 | EÚ |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Referenčný model: ZP2-TB06EUGS-H5
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
