Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).
Tenké ploché vákuové prísavky ZP2
Ako popredný čínsky výrobca ponúka naša továreň prispôsobené tenké ploché vákuové prísavky ZP2 (ø10-30mm). Vďaka drážkovanej štruktúre „MT“ riešenie priamo od dodávateľa Commaelec zabraňuje deformácii filmov a tenkých plechov. Máme na sklade NBR a vodivý silikón, pričom diely z nehrdzavejúcej ocele sú k dispozícii pre priemysel lítiových batérií.
Kliknite a spustite výber
》Späť na informácie o produkte

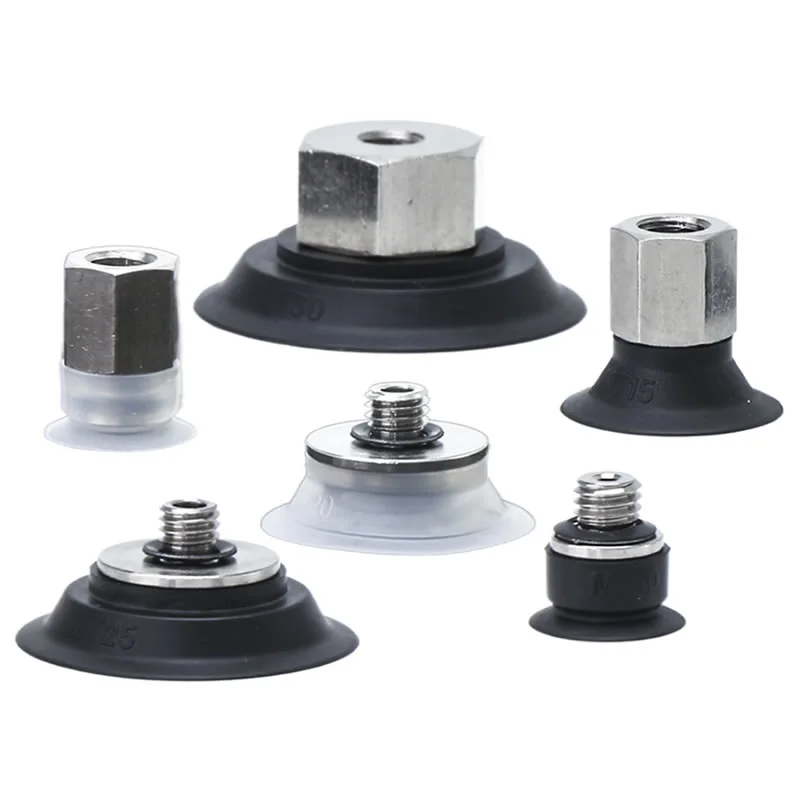

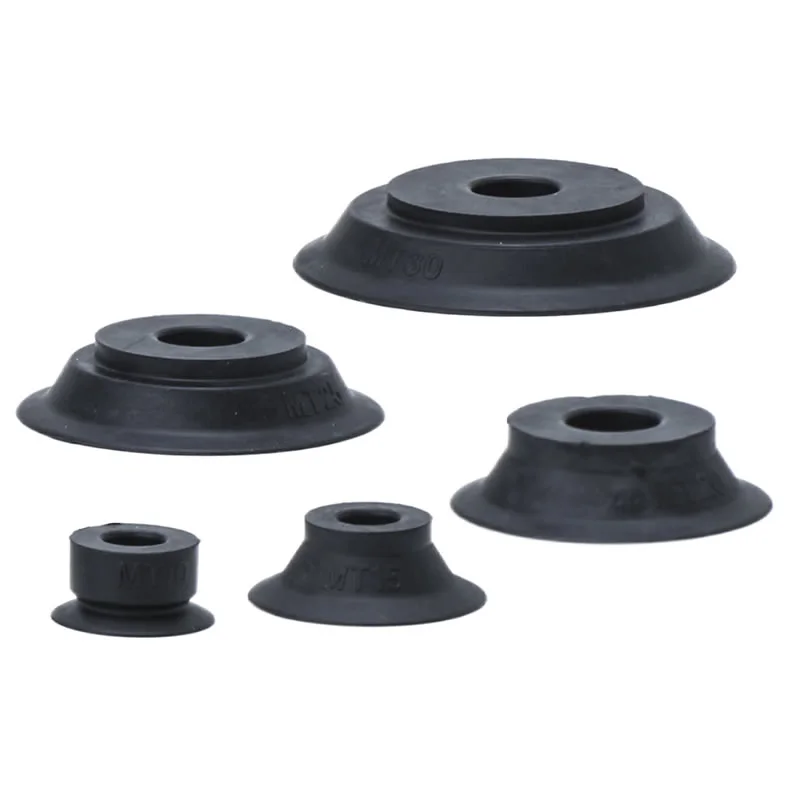

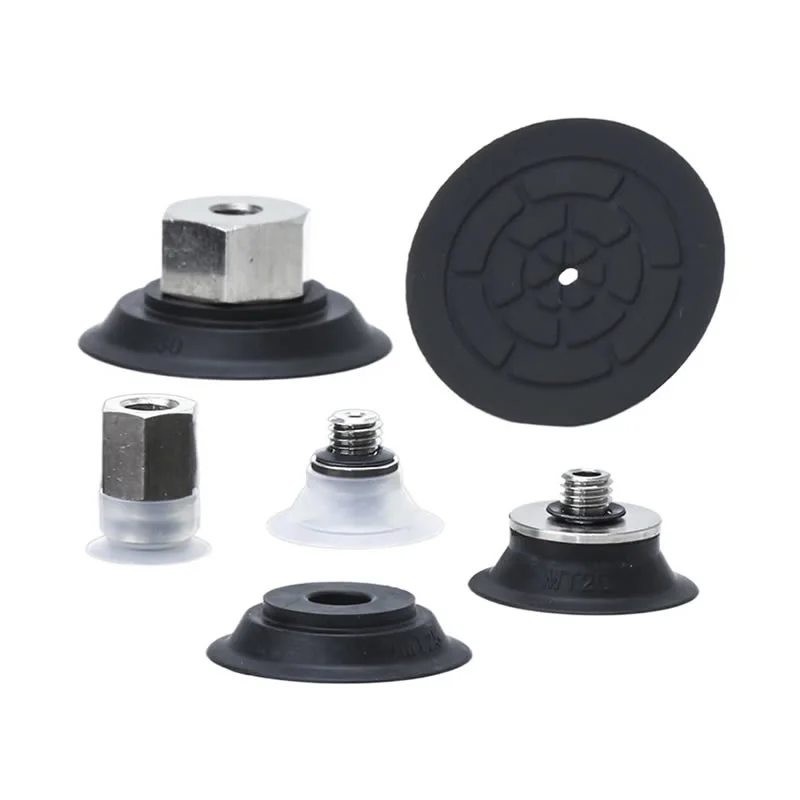

Tenké ploché vákuové prísavky ZP2
Jednotka tenkých plochých vákuových podložiek série ZP2
Séria ZP2-T s tenkou plochou vákuovou podložkou s adaptérom
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Tenké ploché vákuové prísavky ZP2 sú presné komponenty v rámci pneumatických uchopovacích systémov, špeciálne navrhnuté na manipuláciu s tenkými a ľahko deformovateľnými obrobkami. V priemyselných špecifikáciách majú zvyčajne štrukturálny kód "MT", čo znamená začlenenie špecializovaného drážkovaného dizajnu do ich vnútornej štruktúry.
Vlastnosti produktu:Táto prísavka účinne zabraňuje deformácii plochých obrobkov počas adsorpcie, vďaka čomu je ideálna pre tenké plechy, fólie a iné ľahko deformovateľné materiály.
špecifikácie:Prísavka je k dispozícii v rôznych priemeroch, vrátane φ10, φ15, φ20, φ25 a φ30.
Materiály prísaviek:Bežné možnosti zahŕňajú NNBR (nitrilový kaučuk) a GS (vodivý silikónový kaučuk), pričom každý materiál je prispôsobený špecifickým pracovným prostrediam a požiadavkám na diely.
Polia aplikácie:Tenké ploché vákuové prísavky ZP2 sú široko používané vo výrobe, automatizovaných výrobných linkách, robotike a logistike atď. Môžu byť použité na prenášanie ľahkých alebo stredne ťažkých plochých predmetov, ako je sklo, plast a kov.
FAQ
Aké materiály sú k dispozícii a aké sú ich rozdiely?
Tenké ploché vákuové prísavky ZP2 sú dostupné v niekoľkých materiáloch, aby zodpovedali skutočným pracovným podmienkam:
NBR: nákladovo efektívne, dobrá odolnosť proti opotrebovaniu na všeobecné použitie
Silikón: vynikajúca tepelná odolnosť a nezanecháva stopy, ideálne pre citlivé povrchy
PU (polyuretán): vysoká odolnosť pre vysokocyklové prevádzky
FKM (Fluororubber): silná chemická a olejová odolnosť
EPR: vhodné pre špecifické environmentálne požiadavky
Commaelec zaisťuje stálu kvalitu materiálu a podporuje prispôsobenie pre špeciálne aplikácie (napr. antistatické).
Na aké obrobky sú tenké ploché prísavky najvhodnejšie?
Hladké, rovné povrchy, ako sú plechy, sklo, plastové panely
Tenké alebo ľahké obrobky vyžadujúce stabilný a rovnomerný kontakt
Aplikácie, kde je potrebná minimálna deformácia a presné polohovanie
Tenký plochý dizajn zväčšuje kontaktnú plochu, zlepšuje tesnenie a znižuje únik vzduchu.
Aký je rozsah teplotnej odolnosti?
Typické rozsahy (v závislosti od materiálu):
NBR: -10 °C až 80 °C
Silikón: -40°C až 200°C
PU: -20 °C až 80 °C
FKM: do ~200°C so silnou chemickou stabilitou
Commaelec môže odporučiť vhodné materiály na základe vašej skutočnej teploty a prostredia.
Môžu byť použité s vertikálnym alebo horizontálnym vstupom vákua?
áno. Tenké ploché vákuové prísavky ZP2 podporujú flexibilnú inštaláciu:
Vertikálny vákuový vstup (štandard pre kompaktné zostavy)
Horizontálny/bočný vstup pre systémy s obmedzeným priestorom
Kompatibilné s adaptérmi a držiakmi nárazníkov
Commaelec poskytuje viacero možností pripojenia, aby vyhovovali rôznym usporiadaniam zariadení.
Ako ich správne udržiavať, aby ste predĺžili životnosť?
Pravidelne kontrolujte opotrebovanie, praskliny alebo deformácie na tesniacej manžete
Udržujte povrchy čisté, aby prach neovplyvňoval tesniaci výkon
Vyhnite sa nadmernému podtlaku alebo nesprávnemu vyrovnaniu
Na zníženie vplyvu pri vysokorýchlostných operáciách použite držiaky vyrovnávacej pamäte
Opotrebované poháre včas vymeňte, aby ste zachovali stabilitu systému

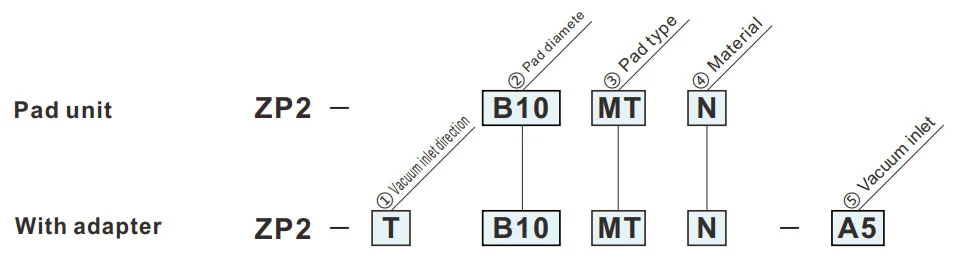

Ako objednať
- Na adsorpciu tenkých dosiek alebo filmov. Adsorpčná plocha s drážkou.
- Deformácia plochého povrchu počas adsorpcie je znížená.
- Nevhodné na prenášanie obrobkov, ktoré sú zaťažené.
- V závislosti od hrúbky plechu sa môže vytvoriť zvrásnenie.
- Pred použitím si overte hrúbku.
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ③Typ podložky | |
| MT | Tenký plochý (s drážkou) |
| ②Priemer podložky (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑤ Prívod vákua | |
| H5 | M5x0,8 (muž) |
| B5 | M5x0,8 (samica) |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
MT
Tenký plochý (s drážkou)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Referenčný model: ZP2-B10MTN
Montážne rozmery adaptéra
Použiteľná podložka: B10MT/B15MT
Použiteľná podložka: B20MT/B25MT/B30MT
ZP2-T
Vertikálne
H5
| Model | øA | øB | øC | D | Adaptér | |||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Odporúčaný model: ZP2-TB10MTGS-H5
ZP2-T
Vertikálne
B5
| Model | øA | øB | C | Adaptér | |||||
|
① Vákuum vstupný smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Odporúčaný model: ZP2-TB10MTGS-B5
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
Návod na inštaláciu
PDF na stiahnutie
Upozornenie + Upozornenie (Prečítajte si pred použitím)
PDF na stiahnutie
