Vákuové odsávanie je základným riešením pre "flexibilné uchopenie" v priemyselnej automatizácii so štyrmi základnými výhodami: nepoškodzujúce uchopenie, prispôsobivosť k viacmateriálovým/nepravidelným obrobkom, čistá a environmentálna ochrana a flexibilná prevádzka. Dá sa prispôsobiť rôznym priemyselným charakteristikám obrobkov (tenké/hrubé, presné/hrubé, sanitárne/štandardné).

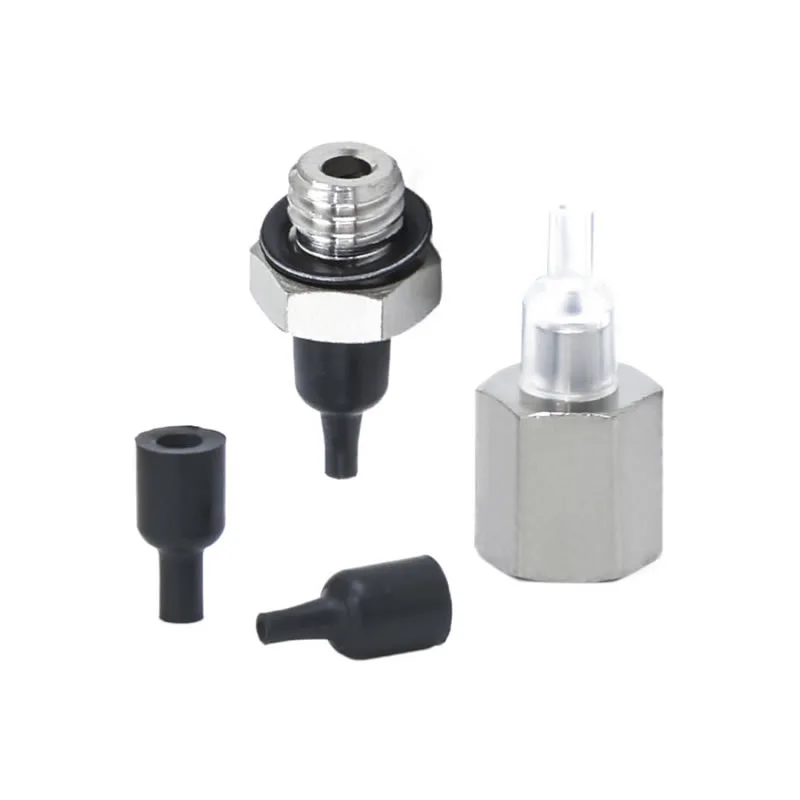

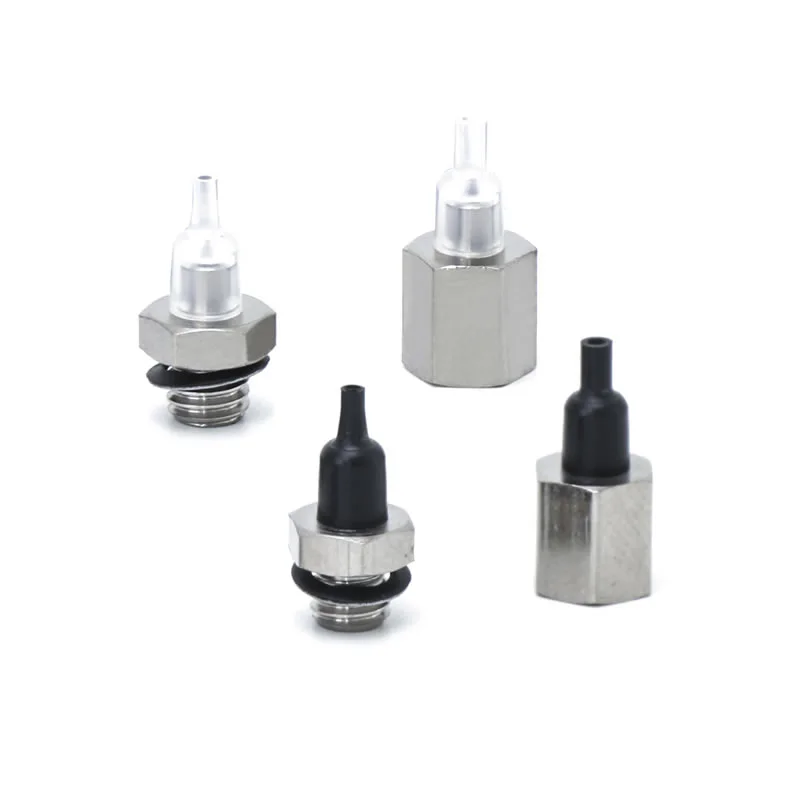

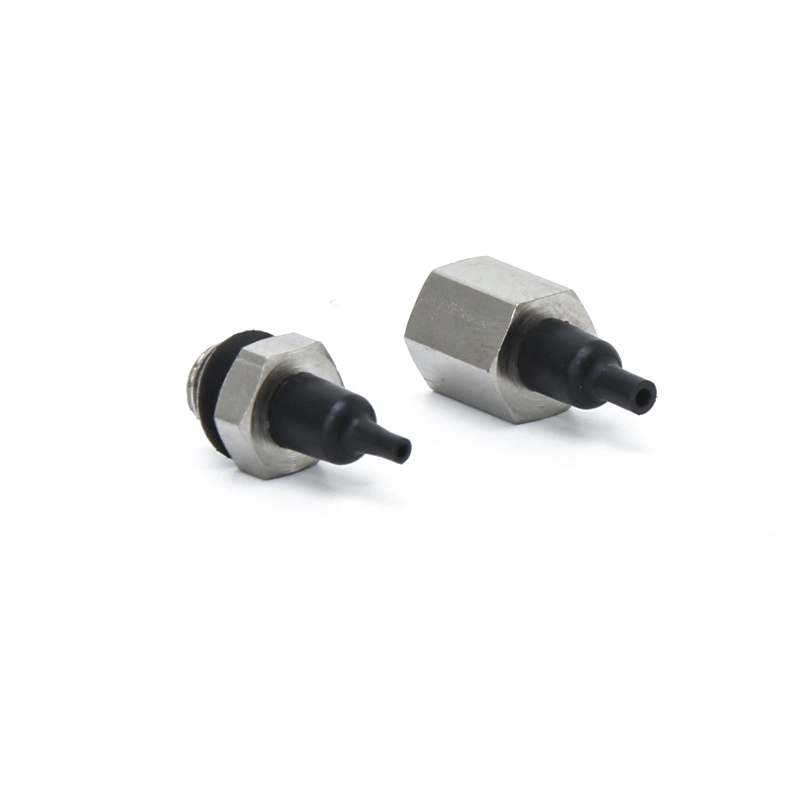

Tryskové vákuové prísavky ZP2
Ako popredný čínsky výrobca ponúka naša továreň prispôsobené vákuové prísavky dýz ZP2 pre obrobky s milimetrovou mierkou. Vďaka ultra kompaktným priemerom ø 0,8 mm – ø 1,1 mm a priestorovo úspornej integrovanej tryske je toto riešenie priamo od dodávateľa ideálne pre čipy a mikrošošovky. Máme na sklade antistatické a celonerezové diely pre priemysel elektroniky a lítiových batérií.
Kliknite a spustite výber
》Späť na informácie o produkte
Tryskové vákuové prísavky ZP2
Jednotka vákuovej podložky trysky série ZP2
Séria ZP2-T s vákuovou podložkou na hubicu s adaptérom
Popis
Ako objednať
Špecifikácie / Materiál
Aplikácie
Zdroj
Ako súčasť kategórie ultra-miniatúrnych prísaviek majú tieto vákuové prísavky ZP2 štandardné priemery ø8 mm a ø1,1 mm, čo predstavuje jeden z najmenších modelov v sérii ZP2. Sú kompatibilné s ultra-malými obrobkami s rozmermi v milimetrovej mierke. Kompaktná konštrukcia trysky integruje krátke rozhranie trysky priamo do tela podložky, čím sa eliminuje potreba ďalších adaptérov a výrazne sa znižuje priestor na inštaláciu. Nasávacia časť využíva dizajn tesniaceho okraja s úzkym okrajom, ktorý zaisťuje tesný kontakt s povrchmi mikroobrobkov a zaručuje optimálne vákuové tesnenie.
Typické aplikácie zahŕňajú
1. zostava čipu, mikroodpory/kondenzátory a manipulácia s mikrospájkovanými súčiastkami PCB pri výrobe elektroniky.
2. Polovodičový priemysel:bezprašná manipulácia s presnými komponentmi, ako sú polovodičové doštičky a mikrosnímače.
3. Presný hardvér:automatizované podávanie ultrakompaktných komponentov vrátane mikroskrutiek, kovových pružinových čepelí a miniatúrnych ložísk.
4. Optické zariadenia:presné uchopenie a umiestnenie optických komponentov, ako sú miniatúrne šošovky a konektory z optických vlákien.
FAQ
Na čo sa používajú podložky trysiek SMC ZP2?
Tryskové vákuové prísavky ZP2 sa bežne používajú vo vákuových ejektorových systémoch na rýchle operácie vyberania a umiestňovania.
Integrované s tryskami na vytváranie podtlaku priamo v šálke
Vhodné pre vysokorýchlostnú automatizáciu a robotickú manipuláciu
Široko používaný pre malé diely, obalové materiály a ľahké komponenty
Commaelec poskytuje poháre stabilnej kvality kompatibilné s podobnými systémovými návrhmi, čím zaisťuje spoľahlivý výkon v nepretržitej výrobe.
Ako si vybrať správny dizajn prísavky?
Výber by mal byť založený na skutočných pracovných podmienkach:
Povrch obrobku: hladký → plochý typ; nerovnomerný → mechový typ
Hmotnosť a veľkosť: ťažšie diely vyžadujú väčšie priemery
Prostredie: vysoká teplota alebo chemikálie → zvoľte silikón alebo FKM
Rýchlosť cyklu: vysokorýchlostné trate ťažia z ľahkého a citlivého dizajnu
Commaelec podporuje prispôsobené riešenia, ktoré pomáhajú prispôsobiť materiály, veľkosti a štruktúry špecifickým aplikáciám.
Aké sú hlavné typy podložiek v sérii ZP2?
Plochý typ: maximálna kontaktná plocha pre hladké povrchy
Ploché s rebrami: lepšie utesnenie na mierne drsných povrchoch
Typ vlnovca: prispôsobí sa nerovným povrchom a poskytuje odpruženie

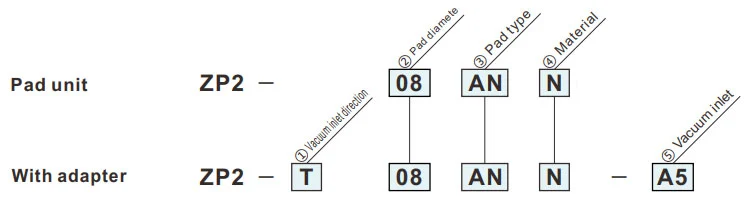

Ako objednať
- Na adsorpciu malých komponentov (ako sú IC čipy)
| ① Smer vstupu vákua | |
| T | Vertikálne |
| ②Priemer podložky (mm) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Typ podložky | |
| AN | Tryska |
| ④Materiál | |
| N | NBR |
| S | Silikónová guma |
| U | Uretánová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikónová guma |
Zelený symbol sú prispôsobené modely.
| ⑤ Prívod vákua | ||
| A4 | Ženské vlákno | M4 x 0,7 M5 x 0,8 |
| A5 | ||
| B4 | Samec závit | M4 x 0,7 |
| B5 | M5 x 0,8 | |
Rozmery (mm)
Zelený symbol sú prispôsobené modely.
AN
Podložka dýzy
| Model | øC | øD | |||
|
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Referenčný model: ZP2-11ANN
Montážne rozmery adaptéra
ZP2-T
Vertikálne
A4, A5
| Model | A | B | øC | øD | E | Adaptér | |||||
|
① Vákuum smer vstupu |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x 0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Odkaz na model: ZP2-T11ANN-A5
ZP2-T
Vertikálne
A4, A5
| Model | A | B | øC | øD | E | Adaptér | |||||
|
① Vákuum vtok smer |
② Pad priem. |
③ Pad typu |
④ Pad Materiál |
⑤ Vákuum vtok |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x 0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Referenčný model: ZP2-T11ANGN-B5
Materiál a vlastnosti podložky
⚪: Malý alebo žiadny vplyv △: Môže sa použiť v závislosti od podmienok X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometer HS (±5°) |
Farba z guma |
Prevádzkové teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Základňa odpor |
Acid odpor |
Odolnosť voči poveternostným vplyvom | Ozón odpor |
Obrusovanie odpor |
Vodotesný | Rozpúšťadlo odpor (benzén, toluén) |
Aplikácia |
| NBR | N | 50 | Čierna | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Prevod obecných prác, Vlnitá lepenka, Dyhový plech, Železný plech a iné |
| Silikónová guma | S | 45 ~ 50 | Biela | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič, Odstránenie z tlakového liatia, Tenká práca, Kuchynský robot |
| Uretánová guma | U | 50 ~ 60 | Hnedá | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dyhový plech |
| FKM | F | 60 | Čierna | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Všeobecná práca polovodiča (odpor statickej elektriny) | |
| Vodivá silikónová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodič (statická elektrina) |
Vyššie uvedená tabuľka pokrýva iba všeobecné charakteristiky predmetných gumených materiálov. Modrý symbol sú prispôsobené modely.
Aplikácia pneumatických komponentov (vákuová prísavka) v rôznych priemyselných oblastiach
I. Hlavné silné stránky
II. Extrakcia aplikácií podľa priemyslu
A. Medicína a medicínsky priemysel
A.1: Základné požiadavky:Čistý a bez znečistenia (v súlade s FDA/GMP), jemný a neškodí a zabraňuje krížovej kontaminácii
A.2 Kľúčové scenáre:
1. Farmaceutické balenie: fľaša s liekom / farmaceutická doska / odber infúzneho vrecka (potravinárska silikónová prísavka, bez uvoľňovania častíc)
2. Zostava zdravotníckej pomôcky: chirurgické nástroje/lekárske katétre/manipulácia s protézami (nastaviteľný podtlak, ochrana proti deformácii)
3. Biologické laboratórium: Petriho miska/centrifugačná skúmavka/prenos reagenčnej karty (odolné voči chemikáliám, sterilné kompatibilné)
B. Elektronický a polovodičový priemysel
B.1 Základné požiadavky:antistatické (10⁶-10¹¹Ω), presné polohovanie (chyba ≤0,01 mm), odolnosť proti poškriabaniu
B.2 Kľúčové scenáre:
1. Čip/polovodič: manipulácia s plátkami, balenie čipov (porézna keramická/antistatická silikónová prísavka, rovnomerný podtlak, aby sa zabránilo prasknutiu)
2. PCB/komponenty: Flexibilné PCB, mikro komponenty (odpory 0402) namontované na povrchu (tenké silikónové/gélové/mikro prísavky, aby sa zabránilo pokrčeniu/roztrhnutiu)
3. Displej: LCD/OLED panel, dotykové sklo (vysoko priehľadný materiál, bez škvŕn a škrabancov)
C. Automobilový priemysel a automobilový priemysel
C.1 Základné požiadavky:veľké sanie (jeden sací kotúč ≥500N), prispôsobenie pre viaceré špecifikácie (kov/plast/sklo), protišmykové
C.2 Kľúčové scenáre:
4. Výroba karosérie: zváranie pri manipulácii s oceľovým plechom / rámom dverí (guma s veľkým priemerom / rad s viacerými prísavkami, protišmyková textúra)
5. Sklo / interiér: Inštalácia čelného skla, prenos povrchu koženého sedadla (teplotne odolné silikónové / špongiové prísavky, ochrana proti deformácii)
6. Časti: telo valca motora / drapák skrine prevodovky (vákuum + mechanický zámok, ochrana proti pádu)
D. Potravinársky a obalový priemysel
D.1 Základné požiadavky:Materiál potravinárskej kvality (certifikovaný FDA), ľahko sa čistí, odolný voči rozdrveniu
D.2 Kľúčové scenáre:
1. Manipulácia s potravinami: pekárske výrobky / čerstvé mäso / triedenie ovocia (hubková prísavka s nízkou savosťou, bez zápachu a ľahko umývateľná)
2. Automatizácia balenia: otváranie baliaceho vrecka, tvarovanie sterilného kartónu (statická eliminácia/viacbodové odsávanie, vhodné pre tenké/tvrdé balenie)
E. Odvetvie logistiky a skladovania
E.1 Základné požiadavky:efektívne prispôsobenie (viaceré špecifikácie tovaru), stabilný tlak, ochrana proti pádu
E.2 Kľúčové scenáre:
1. Manipulácia s kartónmi: triedenie kartónov v elektronickom obchode (nastaviteľné sacie pole, podtlak)
2. Doska/rolka: Prenos z rolky z drevenej dosky/plastovej fólie (dlhý pás/prstencová prísavka, rovnomerná adsorpcia, aby sa zabránilo posunu)
F. Nová energetika a špeciálne odvetvia
F.1 Nová energia (lítiová batéria/pv):
1. Doska lítiovej batérie (antistatická porézna prísavka, proti prachu), fotovoltaické sklo (veľká silikónová prísavka, bez škrabancov)
F.2 Tlač a papier
1. Zachytenie papiera/tlačoviny (absorpčný papierový materiál, mierny podtlak, aby sa zabránilo roztrhnutiu a kontaminácii atramentom)
III. Zhrnutie základnej adaptačnej logiky
| Vlastnosti obrobku | Program na úpravu pipiet | Zodpovedajúce priemyselné scenáre |
| Tenký / Krehký / Presný | Silikón/keramický materiál, mikro podtlak, mikro sacia hubica | Elektronické polovodiče, liečivá |
| Ťažké predmety / veľká veľkosť | Gumový materiál, prísavka s veľkým priemerom, viacnásobné usporiadanie prísaviek | Automobily, logistické panely |
| Zdravie/Prevencia znečistenia | Silikón potravinárskej / lekárskej kvality, ľahko čistiteľná štruktúra | Lieky, jedlo |
| Mäkké / nepravidelné povrchy | Špongiový materiál, deformovateľná prísavka | Interiéry áut, jedlo |
| Antistatické požiadavky | Antistatický silikón, s iónovým vetrom | elektronický polovodič |
